Den här artikeln tar dig igenom stegen för att skapa en enkel takkupa:

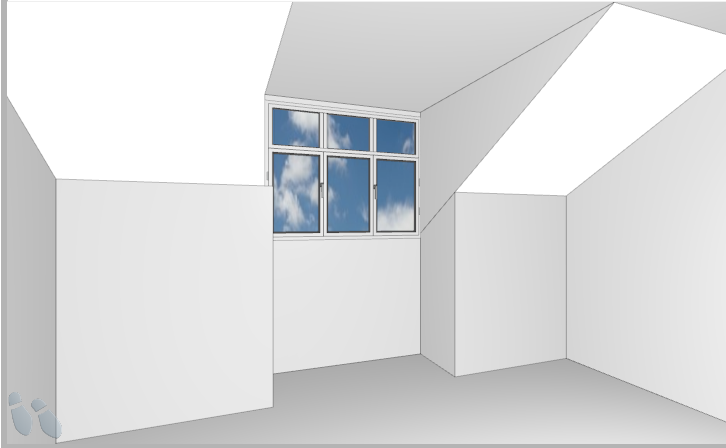

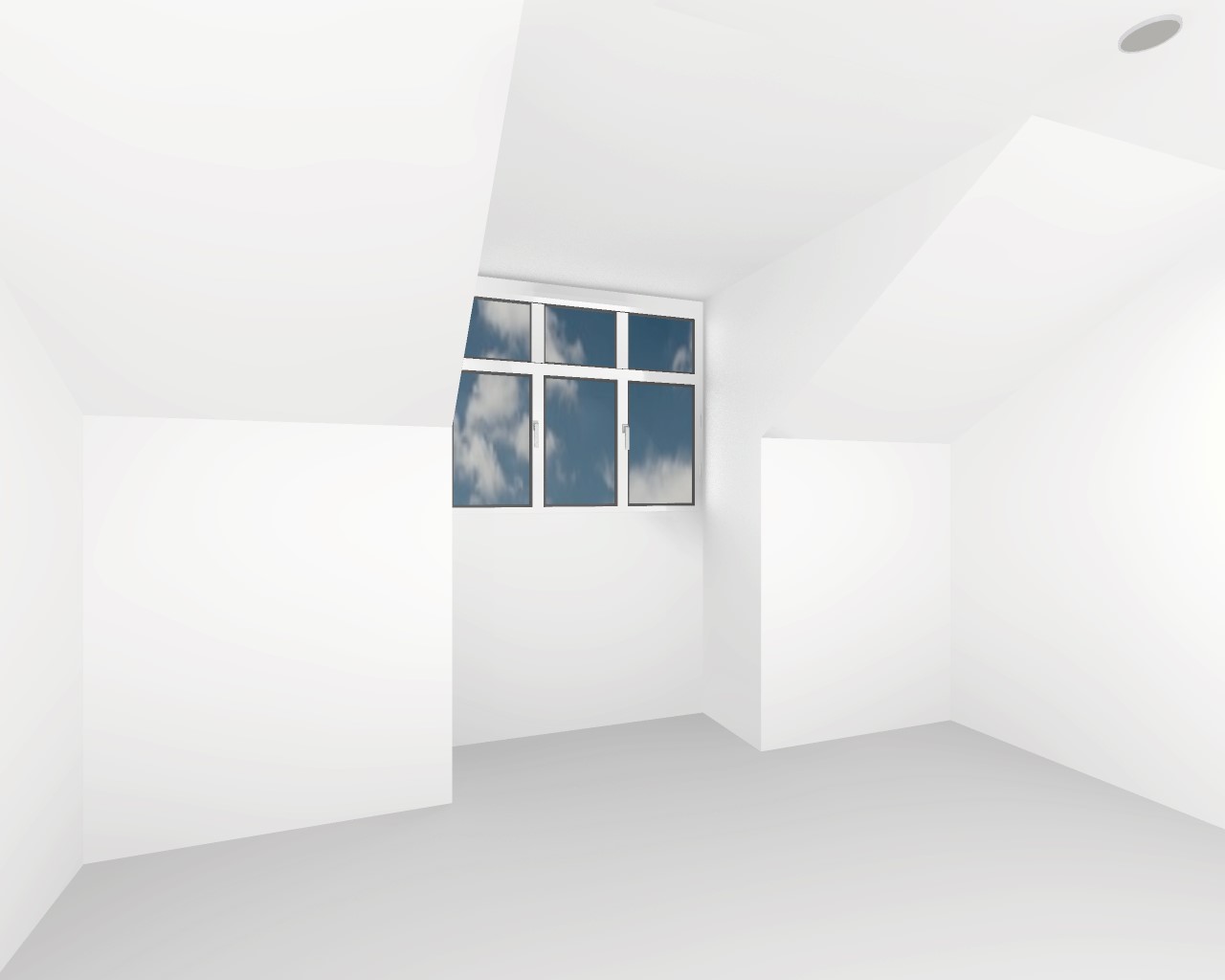

| Innan rendering: | Efter rendering: |
OBS! Om du behöver en mer komplex struktur kan dessa skapas med en kombination av sluttande takformer och innerväggar. Om du behöver hjälp med detta, kontakta ditt lokala Supportteam och förse dem med foton eller ett diagram över vad du vill uppnå.
Steg 1 - Skapa snedtaket med öppning
I Rumsdefinitions läget:
- Välj den yttervägg som takkupan ska fästas på.
- Högerklicka och välj Lägg till snedtaksobjekt.
- I Välj objekt fönstret, välj lämpligt tak för formen och klicka OK.
OBS! I vårt exempel har vi använt Snedtak med fyrkantig utskärning W005 009C. - Ställ in dina mått i Objektparametrar fönstret:
- Bredd - är förinställd på bredden på den valda ytterväggen men kan ändras vid behov.
- Höjd - hur långt ner på väggen sluttningen kommer.
- Djup - hur långt från ytter väggen lutningen skjuter in i rummet (lateral förskjutning).
- Höjdöppning - Om du vill ha toppen av öppningen i jämnhöjd med taket (som i vårt exempel) ställ in detta på samma som Höjd.
- Avstånd från vägg, vänster och Avstånd från vägg, höger - Avstånden från väggens vänstra och högra ände, mätt som om du stod vänd mot den valda väggen. I vårt exempel har vi gjort dem lika då vi ville att öppningen skulle vara central. Men dessa inställningar kan också användas för att förskjuta fönstret, om så önskas.
- Klicka på OK
Steg 2 - Skapa pelarna med innerväggar
I Rumsdefinitions läget:
- Klicka på Rita innervägg ikonen:
- Med den enda pennan vald klicka en gång och släpp där du vill börja rita innerväggen, dra sedan linjen ut.
OBS! För att möjliggöra inmatning av exakta mått högerklicka på den ritade linjen och välj Egenskaper. Du kan ange exakt vägglängd här. - Högerklicka och välj Slutför objekt med angiven tjocklek.
- I Komplett: ange tjocklek fönstret, ange den andra innerväggens dimension för att skapa pelaren och välj riktningen för att stänga figuren:
- Vänster = Moturs från markörpilens riktning.
- Höger = Medurs från markörpilens riktning.
OBS! Du kommer att kunna se en skuggad förhandsvisning av väggen i planritningen.
- I Innerväggsegenskaper är standarden för Höjd värdet rummets fulla höjd. Ändra inte detta, eftersom pelaren måste möta taklutningen för att bilda en sömlös sammanfogning. Klicka i stället OK.
Upprepa Steg 2 - Skapa pelarna med innerväggar för att skapa en andra pelare, om det behövs.
Steg 3 - Lägg till ett fönster
Se Lägga till ett fönster på en vägg för instruktioner om hur man lägger till ett fönster.
OBS! När du har lagt till ett fönster kan du dra och släppa för att placera om fönstret längs väggen. Du kan också Högerklicka och välj Objektegenskaper för att redigera parametrar, såsom ram, lister och djup.
