Vilken del som helst av din plan som är ritad (till exempel Arbetsytor, Väggar och Kakel), kan redigeras genom att dela en av de ritade linjerna/kanten i två eller flera nya linjer/kant.
Observera: Vårt exempel använder väggar för att illustrera metoden. Stegen kan dock även tillämpas på arbetsytor, täckpaneler, fyllnadsbitar, kakelkant etc.
- I ditt Alternativ, klicka för att markera den linje du vill dela.
Observera: Se till att du är i rätt definitionsläge (t.ex. för ytterväggar välj Rumsdefinitionsläge).
Du kan behöva välja det ritverktyg du använde för att ursprungligen skapa den ritade linjen och klicka på Markeringsverktyget i verktygsfältet:
- När linjen är markerad, klicka på ikonen Lägg till punkt i verktygsfältet (eller från version 12.5a6 underverktygsfält) eller högerklicka och välj Lägg till punkt.

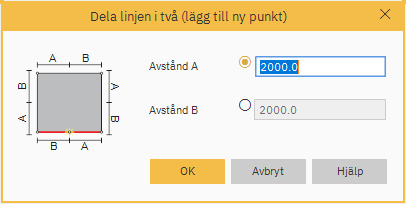

- Fönstret Dela linje i två (lägg till ny punkt) visas:

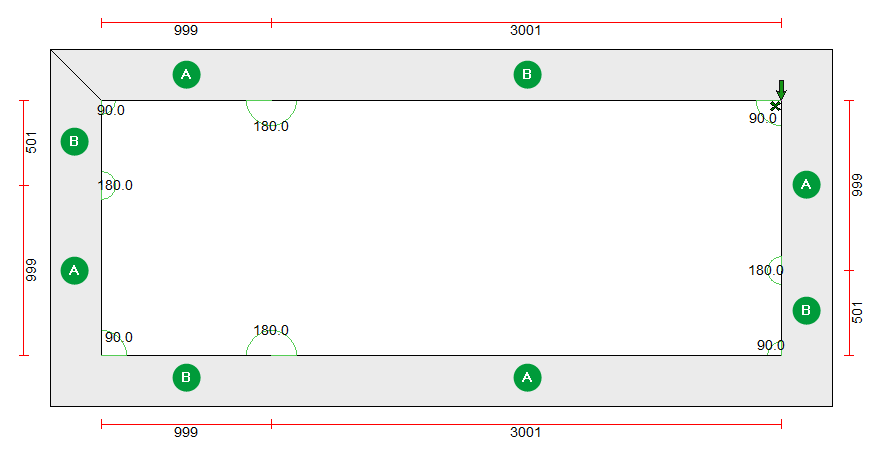

Positioneringen av A och B bilden är för att hjälpa till att visualisera avståndet för varje sektion i rummet.
Till exempel, om den övre väggen i din plan ska delas och vänstra sidan ska vara 999 mm, skriv 999 i Avstånd A. Om det är på den nedre väggen på vänstra sidan, skriv 999 i Avstånd B:
- Ange avstånd A eller avstånd B. Om du till exempel ändrar avstånd A så beräknar Winner automatiskt avstånd B.
- Klicka på OK.
Observera: Upprepa steg 1 till 5 om du vill skapa mer än två sektioner på en kant.
Var och en av sektionerna blir nu separata linjer/kant som kan markeras och ändras oberoende av varandra. Till exempel kan du ändra en kant till en båge eller ändra kantens egenskaper på en av linjerna. Du kan också flytta eller parallellförskjuta en kant.
