Slutför objekt genom att ange tjocklek är ett verktyg som används i följande ritalternativ:
| Rita yttervägg |  |
Passbit |
|
|
| Rita innervägg |  |
Bänkskiva |  |
|
| Rita dekor |  |
Baldakin |  |
|
| Friritning av kakel |  |
Det här verktyget är användbart när du behöver mycket specifika mått för djup, och även för att spara tid. Ikonen visas i verktygsfältet när du har ritat en linje.
Följ stegen nedan som ett exempel på hur du använder Slutför objekt genom att ange tjocklek:
I detta exempel skapas en innervägg. Detta kan göras i rumsdefinitionsläge eller möbleringsläge:

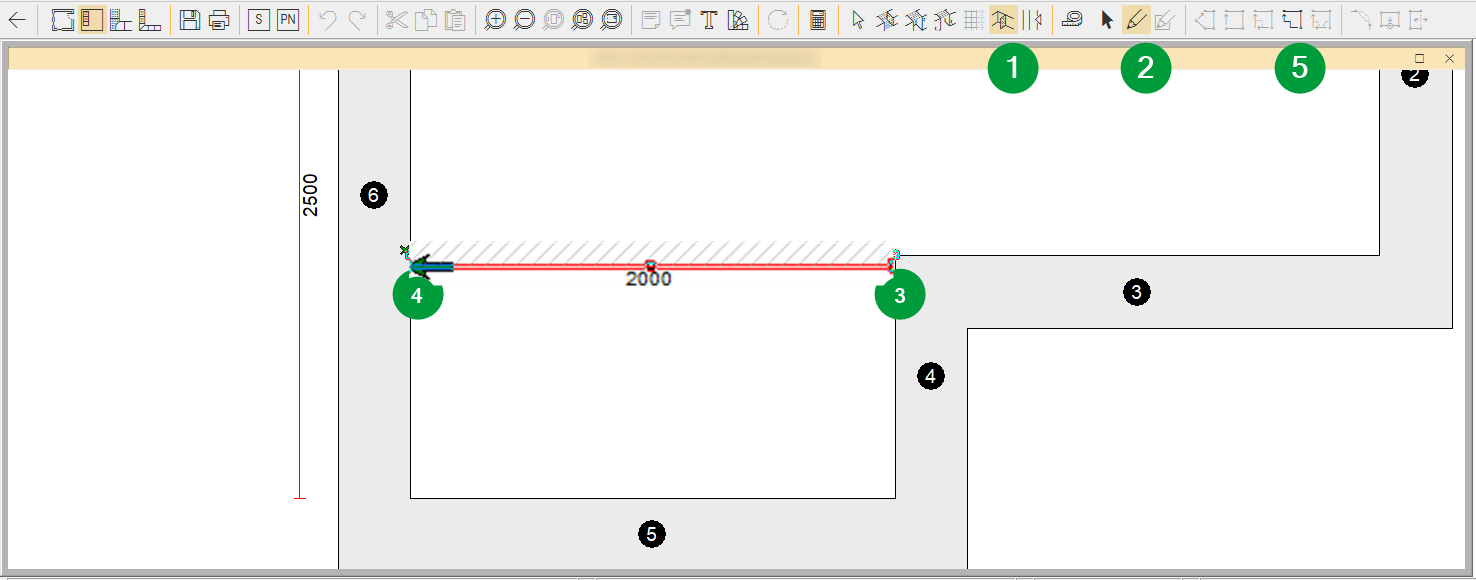

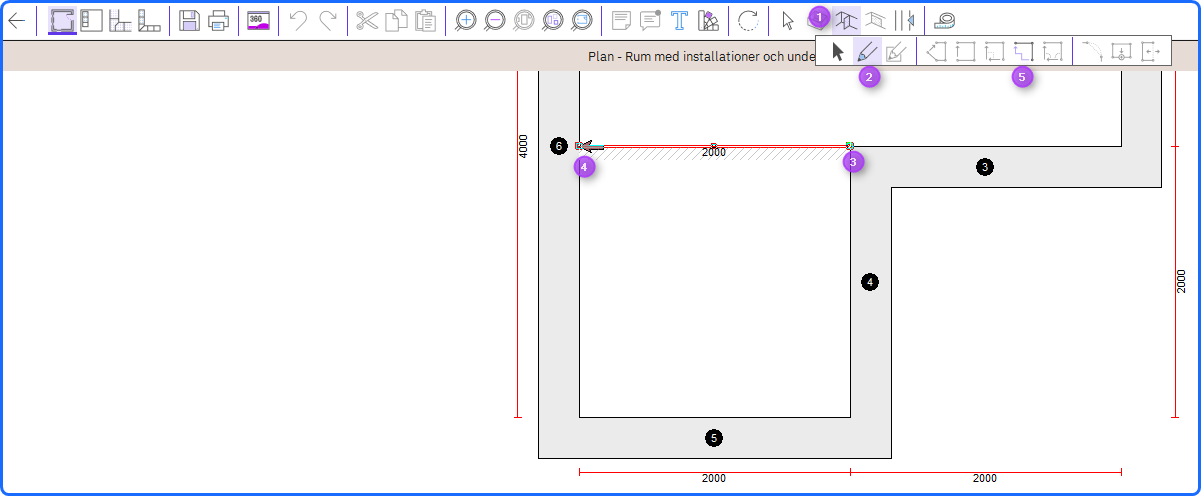

- Klicka i planritningen. Klicka på Rita innervägg ikonen:
- Ritverktygsikoner kommer nu att göras tillgängliga till höger om rita innerväggsikonen. Ritverktygs ikonen
kommer att dra en enda linje. - Klicka på den punkt där du vill börja rita.
- Klicka igen där du vill komplettera raden.
- Den ritade linjen ska nu markeras och Slutför objekt genom att ange tjocklek ikonen är nu tillgänglig.
- Klicka på den här ikonen eller om du föredrar klicka på den vita pilikonen
och följande dialogruta visas:

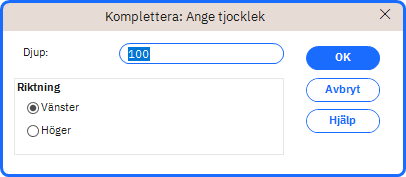

- I Komplett: ange tjocklek fönstret ange väggens djup och riktning.
- I det här exemplet är den föreslagna 100 mm ok, men riktningen måste ändras till Vänster (som är moturs) så att innerväggen går i jämnhöjd med ytterväggen.
OBS! Riktningen beräknas relevant för markörens punkt - När du har valt klicka OK.
- Bekräfta detaljerna i Innerväggsegenskaper och klicka OK.

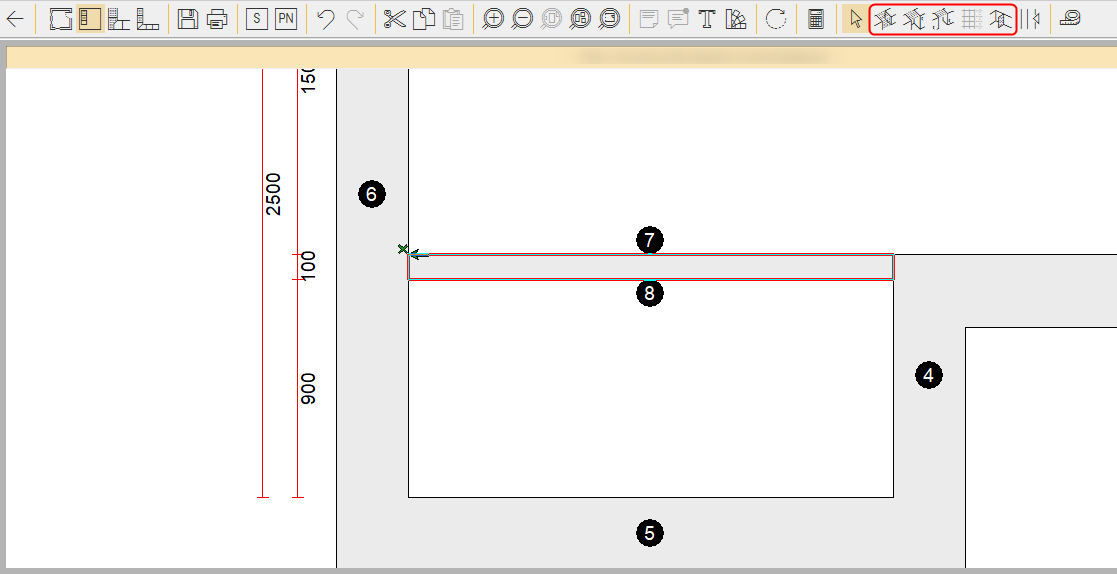

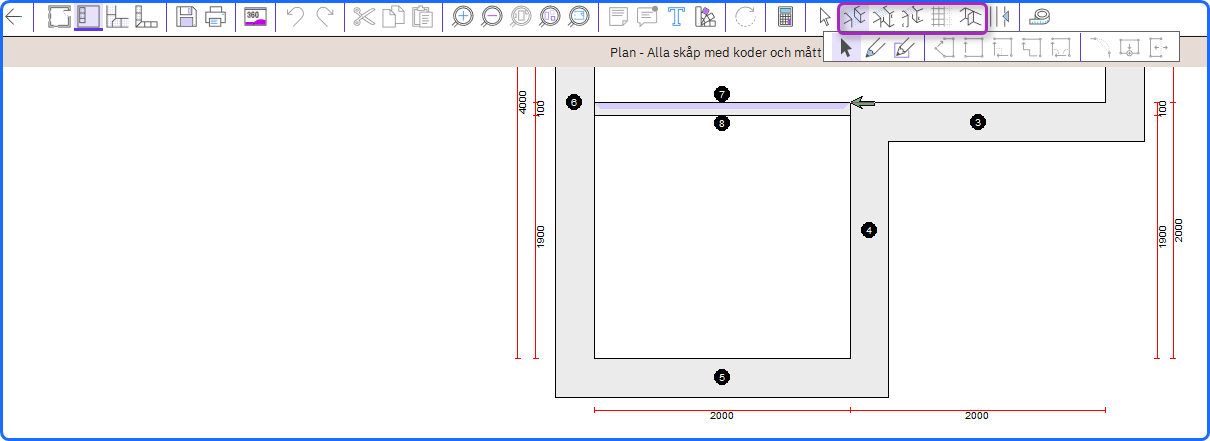

Väggen har nu ritats med fyra sidor automatiskt till din angivna tjocklek.
