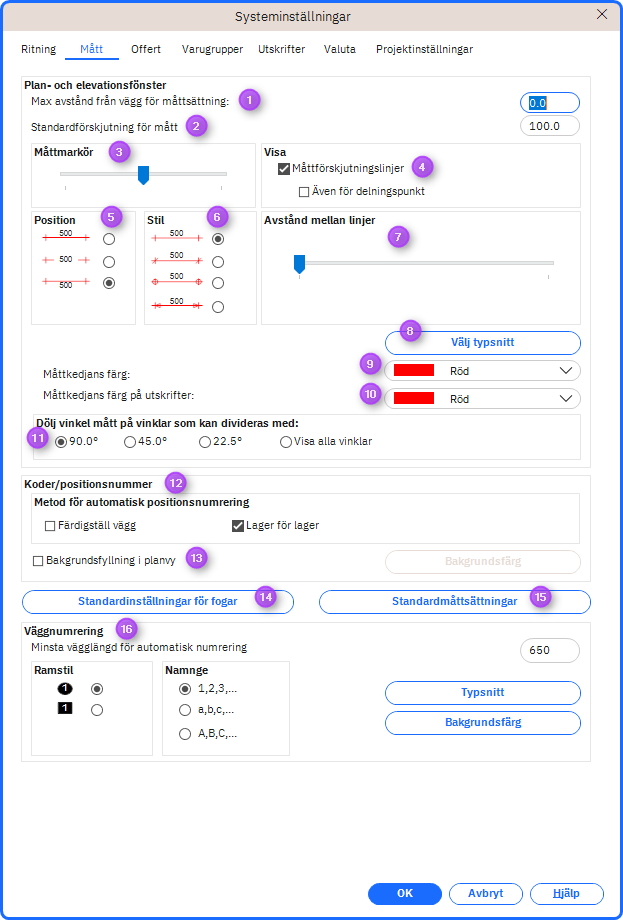

Mått fliken in Systeminställningar låter dig specificera hur mått ska bete sig och visas i ritningen.
Få tillgång till Mått fliken via menyalternativ: Generella inställningar > Systeminställningar
Ändra det nuvarande alternativet:
Om du öppnar menyalternativet Generella inställningar > Systeminställningar och välj Mått fliken från alternativ nivå några av fälten är markerade med en asterisk (*) framför sig. Om du ändrar något av dessa fält kommer ändringarna bara att påverka nuvarande alternativ, och nya alternativ som eventuellt skapas senare i samma miljö i detta projekt.
Ändra standardinställning för nya projekt:
Om du öppnar menyalternativet Generella inställningar > Systeminställningar och välj Mått fliken från projektnivå, kommer alla ändringar bara att påverka nya projekt och alternativ.
-
Max avstånd från vägg för måttsättning:
Winner mäter automatiskt alla objekt som är placerade upp till en vägg. Ange i mm hur långt från väggen ett objekt kan placeras och ändå mätas i planritningen och elevationen.
-
Standardförskjutning för mått
I Winner kan du flytta måtten i bänkskiveschemat till en annan position. Detta kan vara användbart om till exempel måtten korsar varandra.
Här kan du ange avståndet mellan måtten och bänkskivan i bänkskiveschemat.
-
Måttmarkör
I det här fältet kan du justera storleken på markören.
Om du drar justeringsreglaget åt höger kommer storleken på markören att öka och vice versa.
-
Måttförskjutningslinjer
Om du inte vill visa den prickade linjen till måttlinjerna i planritningen måste du avmarkera kryssrutan innan Måttförskjutningslinjer.
-
Position
I denna gruppruta kan du definiera hur du vill att värdet för mätlinjerna ska visas i planritningen och elevationen.
-
Stil
Välj hur måtten ska visas på ritningen genom att markera det måttformat du föredrar.

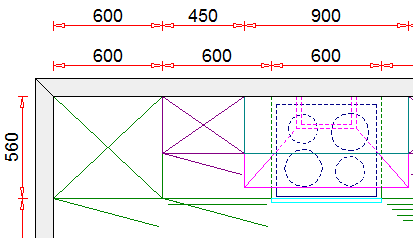

När en pil är vald som mätstil kommer måtten att se ut så här i ritningen:
NOTERA! När avståndet mellan mätpunkterna är mindre än 250 mm försvinner pilarna.
-
Anstånd mellan linjer
Du kan välja avståndet mellan mätlinjerna genom att dra skjutreglaget. Om du drar justeringsreglaget åt höger kommer avståndet mellan mätlinjerna att öka och vice versa.
-
Välj teckensnitt
Klicka på den här knappen om du vill ändra teckensnittet för måtten (siffrorna, inte linjerna).
Ändra teckensnitt, stil, storlek, effekter och/eller färg. En förhandsgranskning av de valda inställningarna kommer att visas i fältet Exempel. Klicka OK för att spara ändringarna.
-
Måttkedjand färg
Välj färg för mätlinjerna från rullgardinsmenyn. Denna ändring kommer bara att påverka vyn på skärmen (inte utskrifterna).
-
Måttkedjans färg på utskrifter
Välj färg för mätlinjerna på färgutskrifter från rullgardinsmenyn.
-
Dölj vinkel mått på vinklar som kan divideras med:
Om du inte vill visa alla vinkelmått i bänkskivans ritning kan du välja att dölja några av dem.
Om du till exempel väljer alternativet 90,0° kommer alla vinkelmått för vinklar som är delbara med 90,0° att döljas i ritningen.
-
Koder/positionsnummer
Metod för automatisk positionsnumrering Lager för lager numreras efter enhetens höjdlagerplacering.
-
Bakgrundsfyllning i planvy
Markera detta för att ändra bakgrundsfärgen på planen. Klicka på Bakgrundsfärg. . för att välja färg.
-
Standardinställningar för fogar
Klicka på denna knapp för att ändra standardinställningarna för fogar.
-
Standardmåttsättningar
Klicka på den här knappen för att ändra några av standardmåtten i Winner i förhållande till rumsdefinitionsläget eller standardmått för tillbehör/avstånd till standardprodukterna. Det gäller sådant som tak, fönster och dörrhöjder etc. Se artikel Standardmåttsättningar för mer information
-
Väggnumrering
I denna gruppruta kan du definiera hur väggnummer/namn ska presenteras på ritningen.
Dessutom kan du definiera minsta vägglängd för automatisk numrering.
-
Minsta vägglängd för automatisk numrering
Ange minsta längd på väggar som automatiskt ska tilldelas ett väggnummer. Väggar med den angivna längden, eller mindre, kommer inte att tilldelas ett väggnummer. -
Teckensnitt och bakgrundsfärg
Klicka på dessa knappar om du vill ändra teckensnitt eller bakgrundsfärg inuti väggnummerramen.
