Genom att lägga till installationer i en plan kan du skriva ut installationsplaner för hantverkarna och möjliggöra exakta placeringar av de synliga uttagen och lapmknapparna för kunden att se.
Hur man lägger till ett installationsobjekt med möjlighet att fästa en symbol till det
- I ditt alternativ klickar du på ikonen för rumsdefinition
- Klicka på en yta som installationsobjektet ska placeras på (till exempel en vägg)
- Klicka på Lägg till installationsobjekt ikonen:

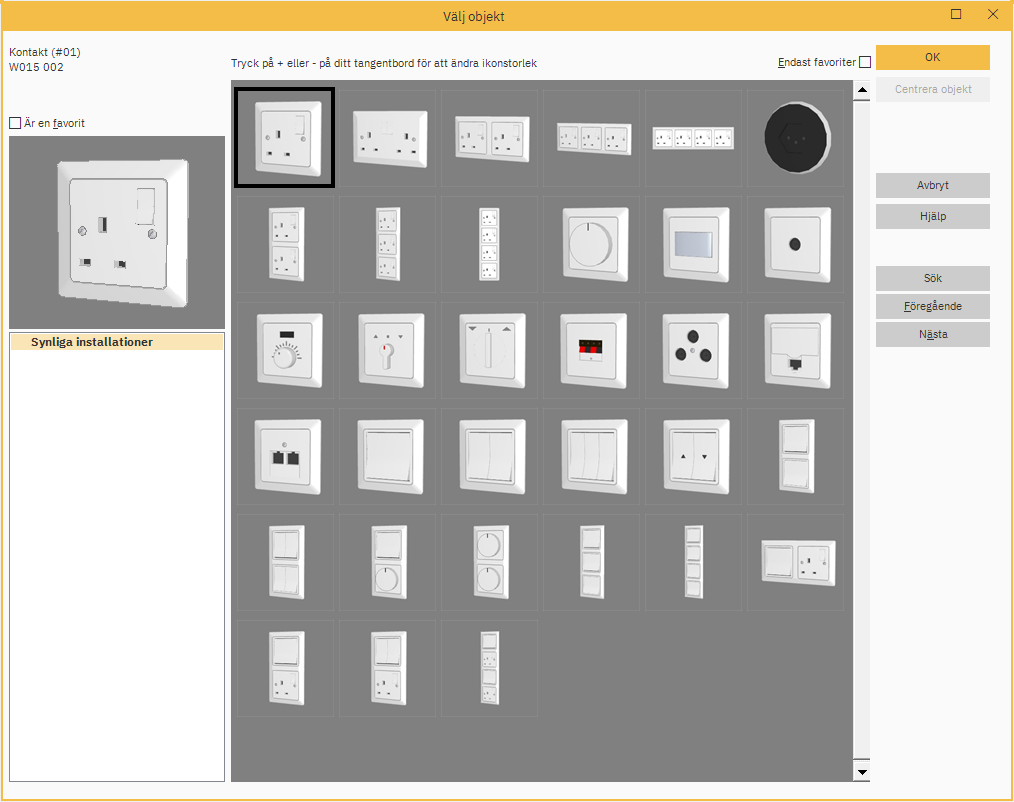

- I Välj objekt fönstret, för synliga installationer, klicka för att markera ditt val och klicka sedan OK.

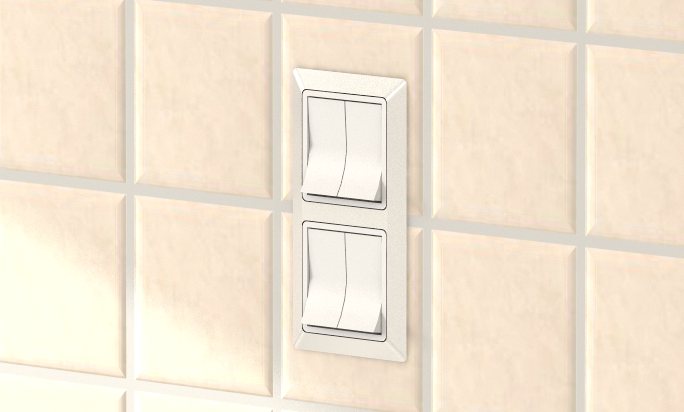

- Ställ in avståndet från vägg och väggplacering av objektet, klicka på OK efter varje val. OBS! Avstånd från Vänster/Höger mäts som om du står framför väggen. Placeringen kan ändras senare genom att dra och släppa installationsobjektet.
-

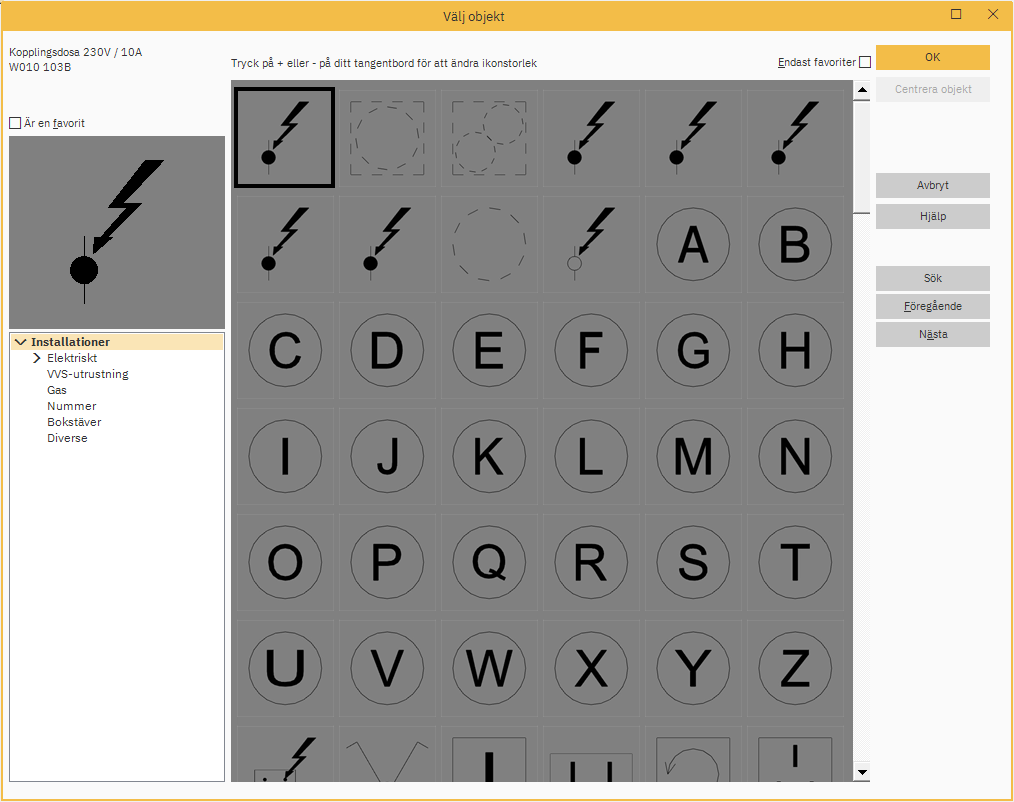

Välj objekt fönstret för installationssymboler öppnas nu automatiskt, klicka och välj den symbol som ska fästas på objektet och klicka OK. Notera: Om du inte vill ha en symbol länkad till 3D-objektet, klicka Avbryt.
- När du väl har placerat dem, för att göra andra justeringar av parametrarna:
i Rumsdefinition läget, gå till installationen via Rumsytor/föremål listan på höger sida. Du måste expandera pilsymbolen bredvid den listade väggen för att se alla föremål som är fästa på den väggen. Högerklicka på objektet och välj Installationsegenskaper, här kan du anpassa många attribut för installationsobjektet.

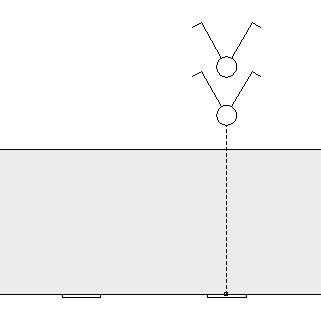

Notera: I planritningen nedan har installationsobjektet till höger en symbol kopplad till objektet. Om du länkar en symbol till installationsobjektet kommer Winner ihåg vilken du valde och föreslår samma symbol nästa gång du lägger till det installationsobjektet.
Hur man lägger till en installationssymbol utan att visa objektet
1. Klicka på ikonen för rumsdefinition i ditt alternativ
2. Klicka på en yta som installationssymbolen ska placeras på (till exempel en vägg)
3. Klicka på Lägg till installationssymbol ikonen:
- I Välj objekt fönstret för installationssymboler, klicka och välj den relevanta symbolen och klicka sedan OK.
- Ställ in väggplaceringen för objektet. OBS! Avstånd från Vänster/Höger mäts som om du står framför väggen. Placeringen kan ändras senare genom att dra och släppa installationsobjektet.
