Vad du ser i en planritning eller elevationsvy dikteras av vad som väljs under Visa.
Om du inte kan se dina installationsobjekt betyder det att du antingen har valt alternativet Rum utan installationer från Visa menyn eller något annat alternativ som inte inkluderar installationer.
Följ stegen nedan för att ändra detta:
För båda alternativen, starta i Rumsdefinitionsläget:
Så här visar du installationsobjekt på planen:
-
Högerklicka på planritningen och välj Visa.
- Välj det mest lämpliga alternativet för dig - Om du planerar en elplan är förmodligen de bästa alternativen för dig att välja rum med installationer och alla mått eller rum med installationer och basenheter.
-
Högerklicka på planen igen och välj Visa Definiera profil.

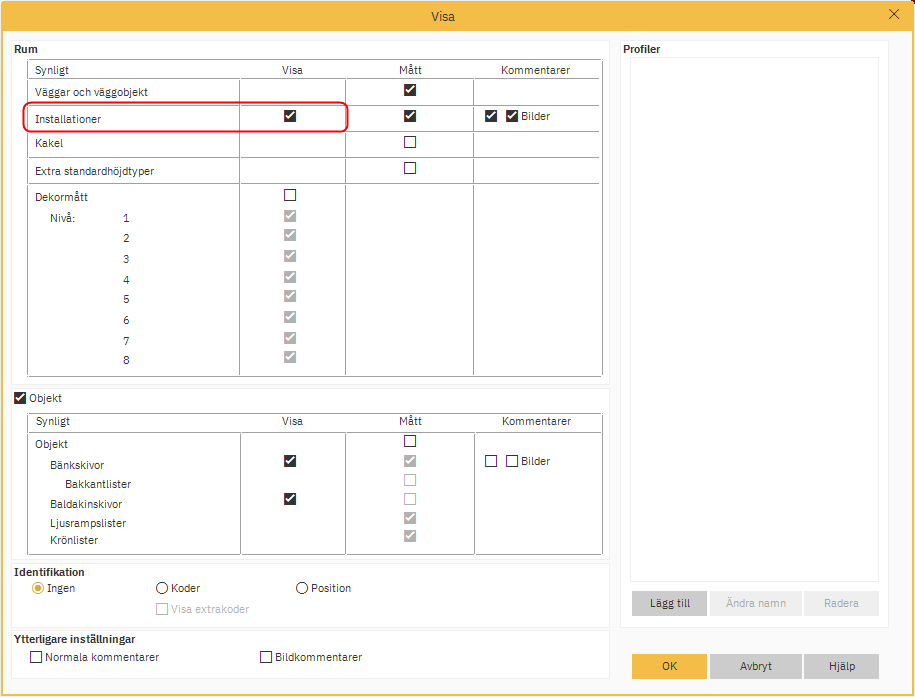

- Kontrollera att Installationer Visa kolumn kryssrutor är förkryssade.
Så här visar du installationsobjekt på elevationen:
-
Högerklicka på elevationen och välj Visa.
- Välj det mest lämpliga alternativet för dig (om du skapar en elplan är förmodligen de bästa alternativen för dig att välja Installationsplan, installationsplan med objekt eller installationsplan med objekt och koder).
-
Högerklicka på elevationsvyn igen och välj Visa Definiera profil.
- Kontrollera att Installationer Visa kolumn kryssrutan är markerad.
