No Winner, os utilizadores podem adicionar um ou mais pontos a uma parede externa para dividi-la e criar uma ou mais novas secções. Uma secção pode então ser movida, usando as funções de Adicionar ponto e Deslocamento paralelo. Isso é útil para adicionar uma sala extra a um projeto, por exemplo, uma despensa, ou alterar as dimensões de uma sala sem excluir nenhuma parede externa.
Este vídeo mostra como adicionar dois pontos e dividir a parede externa em três secções, deslocando a secção central.
No nivel de Alternativa , em Modo definição sala:
- Clique com o botão esquerdo em uma parede externa para selecioná-la.
- Clique com o botão direito e selecione Adicionar ponto.
- Na caixa de diálogo Dividir linha em duas (inserir ponto de divisão), insira um valor em milímetros (mm) no campo Distância A ou Distância B.
Inserir um valor em Distância A criará a nova secção no lado esquerdo da parede.
Inserir um valor em Distância B criará a nova secção no lado direito da parede.
Observação: Esquerda e direita são determinadas como se o utilizador estivesse de frente para a parede selecionada. - Clique OK.
- Se a parede for dividida/seccionada em mais de duas peças, repita os passos 1. a 3. até que a secção desejada seja criada.
Observação: As paredes são renumeradas automaticamente à medida que novas secções são criadas. - Clique com o botão esquerdo na nova secção da parede externa para selecioná-la.
- Clique com o botão direito e selecione Deslocamento paralelo.
- Na caixa de diálogo Linha de deslocamento paralelo, insira um valor em milímetros (mm).
Observação: Colocando um + ou - determinará a direção do deslocamento. - Clique OK.
Observação: Uma parede interna pode ser adicionada com uma porta para seccionar a área recém-criada. Veja os artigosDesenhar uma parede falsa e Inserindo um objeto em uma parede falsa.
A ilustração abaixo mostra o resultado de adicionar um único ponto e dividir a parede externa em duas secções:
|

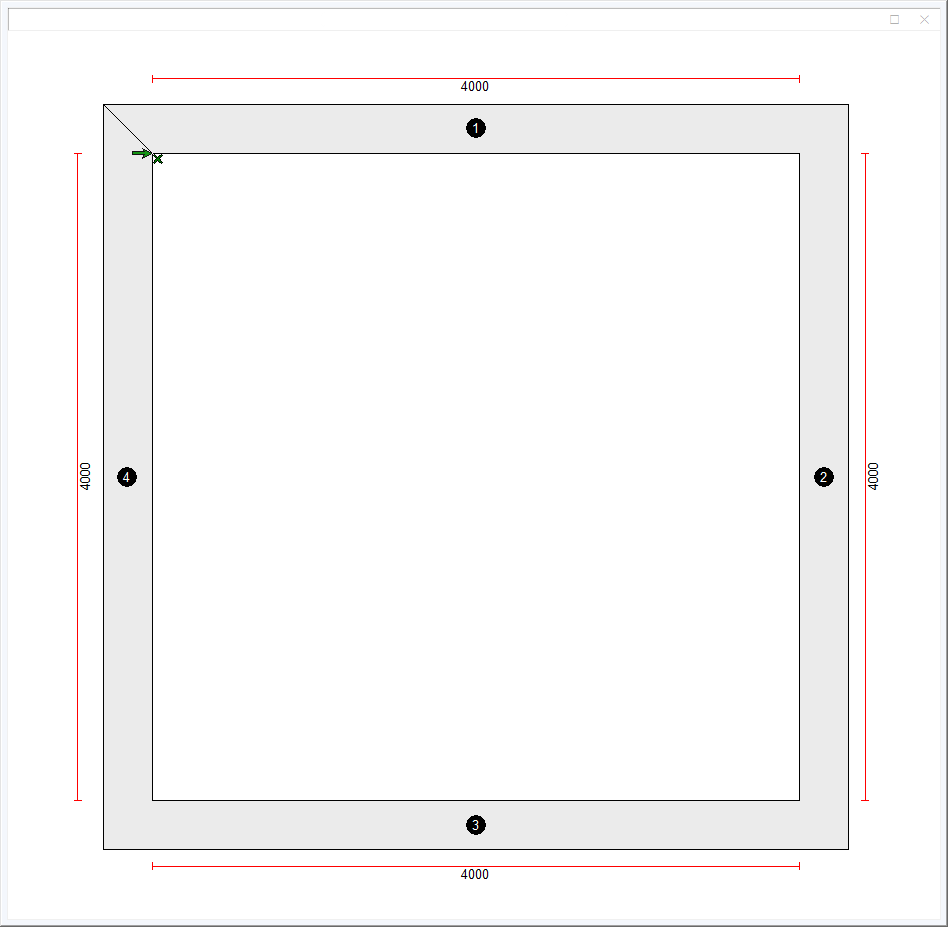

Antes |

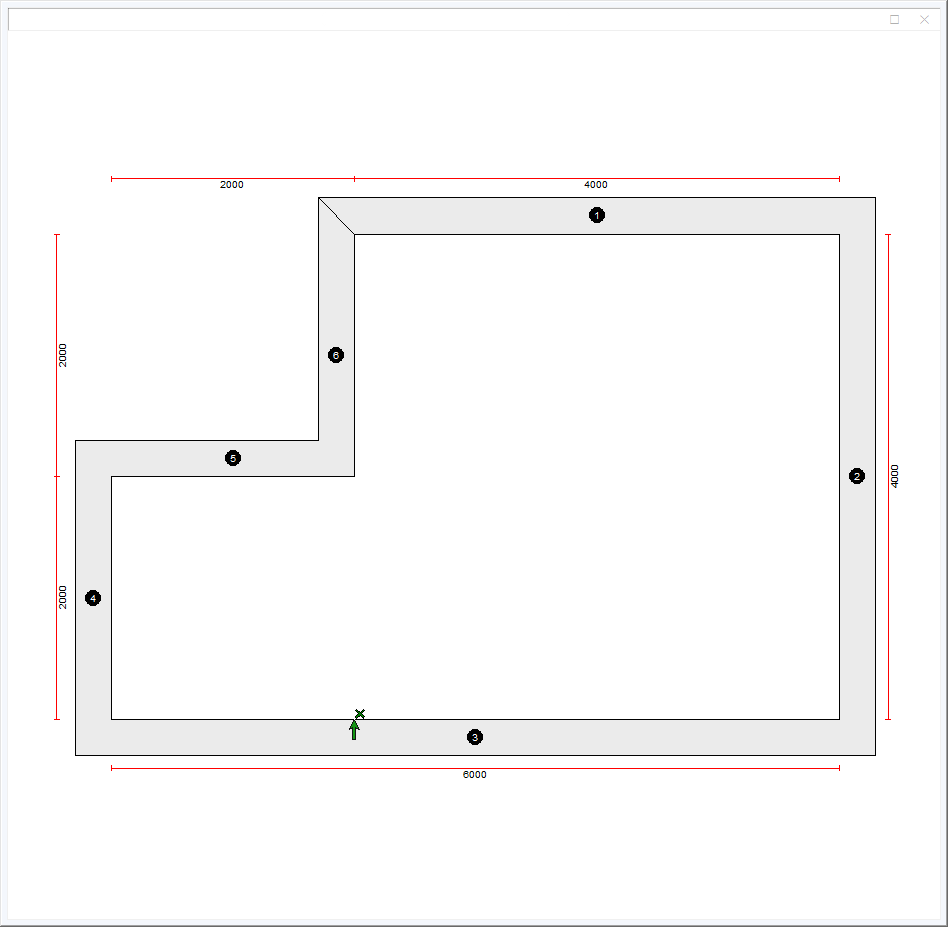

Depois |
