Em Winner, a posição do cursor pode ser alterada manualmente, para permitir um posicionamento mais preciso. Por exemplo, isto pode ser usado para posicionar o cursor exatamente a meio de uma parede, ou para deixar um espaço preciso entre o cursor e uma unidade inserida. Existem dois métodos detalhados abaixo, qual deles usar dependerá da versão do seu navegador de catálogo.
Nota: A partir da versão 12.5a7, a posição do cursor é exibida no rodapé da planta, mostrando a distância até a parede e a distância até o próximo objeto em relação ao cursor.
Navegador de Catálogo

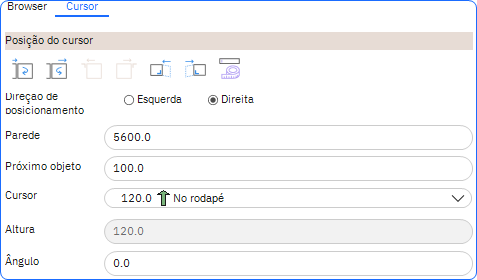

- Clique no separador Cursor.
- Utilize os ícones de posição do cursor e/ou os campos de entrada de dados para posicionar o cursor conforme necessário.
Nota: passe o rato sobre os ícones para ver uma descrição. Se utilizar o ícone de deslocamento, será direcionado para a janela de alteração de posição, conforme detalhado abaixo.
Navegador de catálogo clássico
Dentro do Design, em qualquer modo:
- Selecione Ferramentas > Cursor > Definir distância

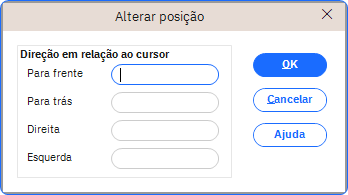

- Na janela Alterar Posição , ajuste a posição do cursor em relação à posição atual do cursor em mm.
Em Design, em Modo de definição de divisão ou Modo de mobiliário:
- Clique no botão Offset no lado direito do ecrã.
Nota: Localizado no canto inferior direito em Modo de definição de divisão e no canto superior direito em Modo de mobiliário.
- Na janela Alterar Posição , ajuste a posição do cursor em relação à posição atual do cursor em mm.
Nota: O cursor pode ser movido para a frente, para trás, para a direita e/ou para a esquerda. Atalhos de teclado matemáticos + , - , * , / podem ser usados para aumentar ainda mais a precisão. Parênteses ( , ) também podem ser usados para introduzir cálculos mais complexos.
