Feche a figura com a espessura indicada – Winner Flex

O Feche a figura com a espessura indicada é uma ferramenta usada nas seguintes opções de desenho:

Desenhe parede exterior			Enchimento
Desenhar parede interior			Tampo de Balcão
Desenhar decoração de parede			Painéis de cobertura
			Desenho livre de azulejos

Esta ferramenta é útil quando se requer medições muito específicas de profundidade, e também para aumentar a velocidade do seu desenho. O ícone aparece na barra de ferramentas, depois de desenhar uma linha.

Siga os passos abaixo como um exemplo de como usar Feche a figura com a espessura indicada:

Neste exemplo, uma parede interior foi criada. Isso pode ser feito no modo Definição da Sala ou no modo Mobília:

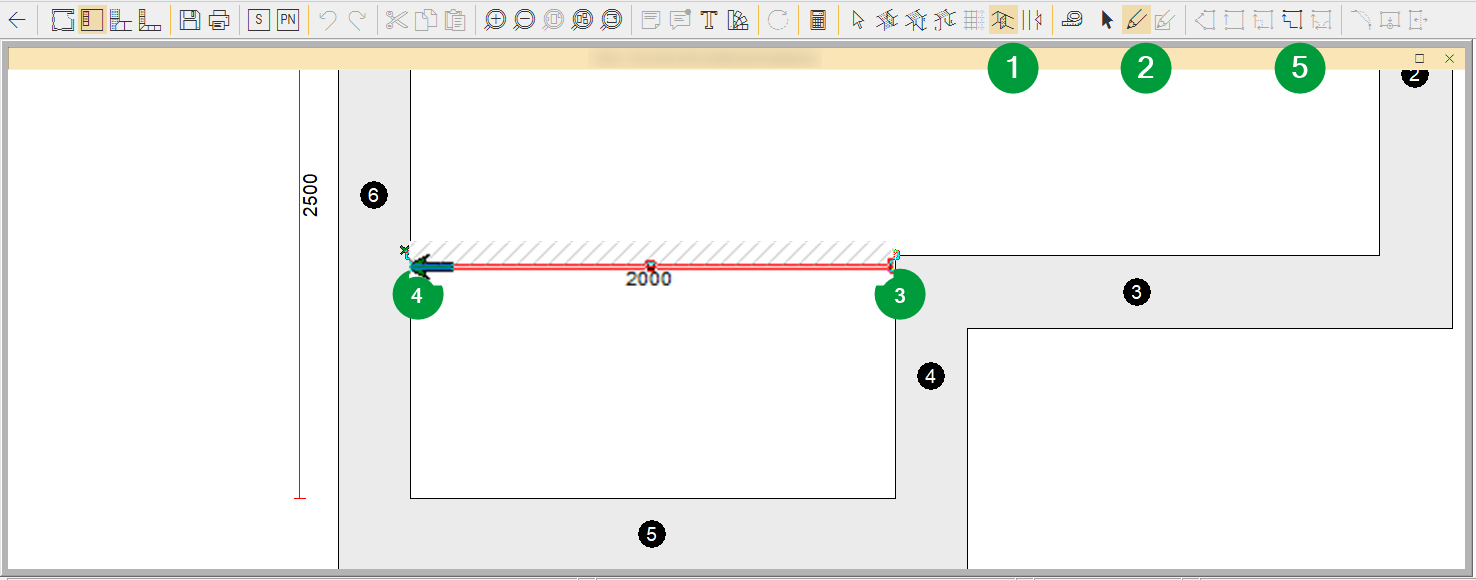

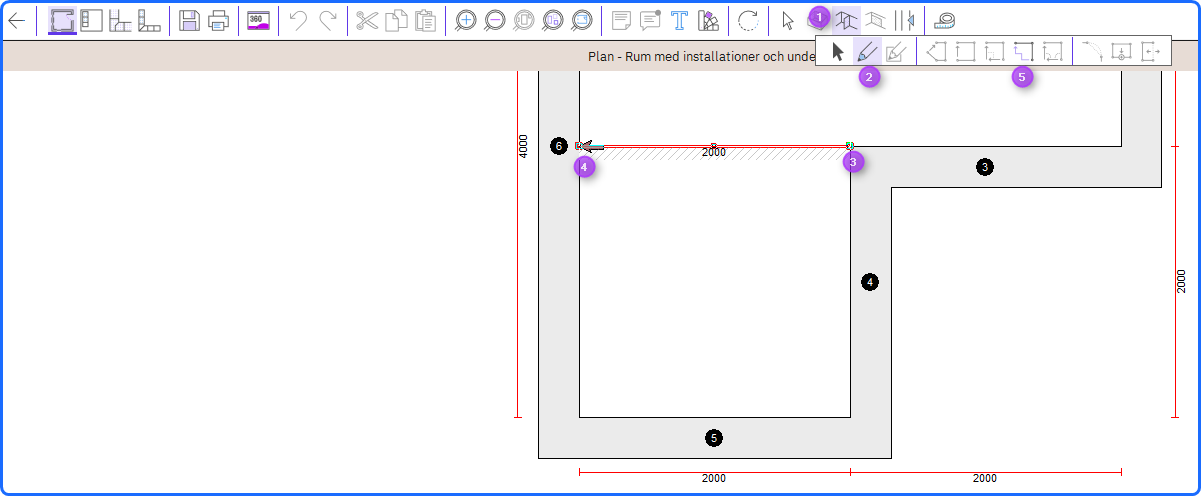

Clique no plano. Clique no Desenhe parede interior ícone:
Os ícones de ferramentas de desenho estarão disponíveis à direita do ícone Desenhar parede interior. O Ferramenta de desenho ícone desenhará uma única linha.
Clique no ponto onde deseja começar a desenhar.
Clique novamente onde deseja completar a linha.
A linha desenhada deve agora ser destacada e o Feche a figura com a espessura indicada ícone está agora disponível.
Clique neste ícone ou se preferir clique no ícone de seta branca e aparecerá caixa de diálogo:

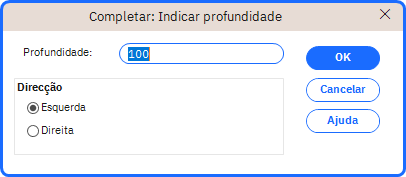

No Completar indicando profundidade janela especifica a profundidade e a direção da parede.
Neste exemplo, os 100 mm sugeridos estão corretos, mas a direção precisa ser alterada para Esquerda(que é no sentido anti-horário) para que a parede interior fique nivelada com a parede externa.
Observação: A direção é calculada de acordo com o ponto do cursor
Uma vez selecionado clique OK.
Confirme os detalhes em Propriedades da parede interior e clique OK.

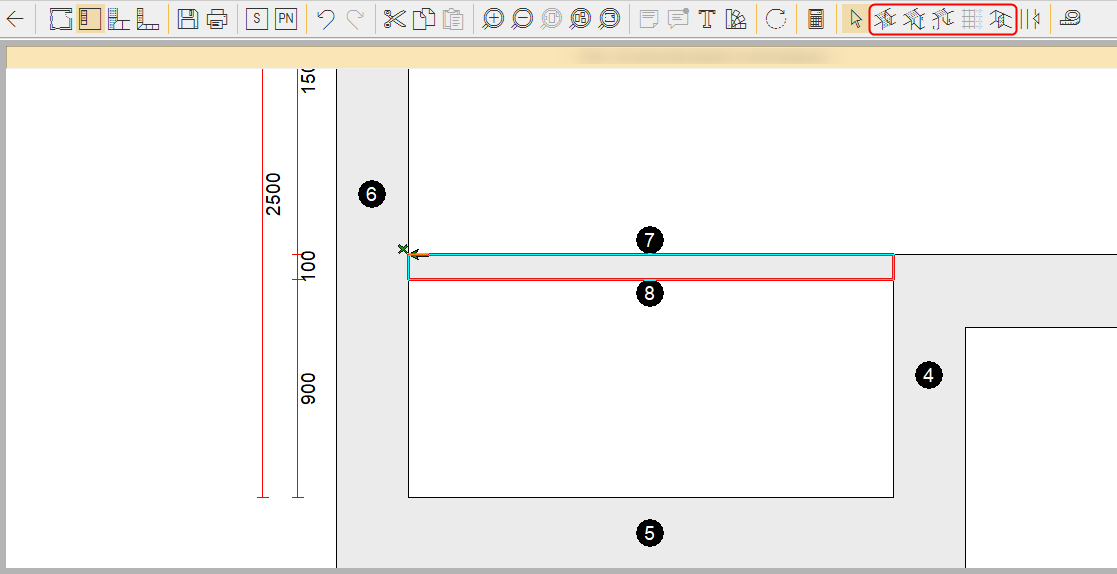

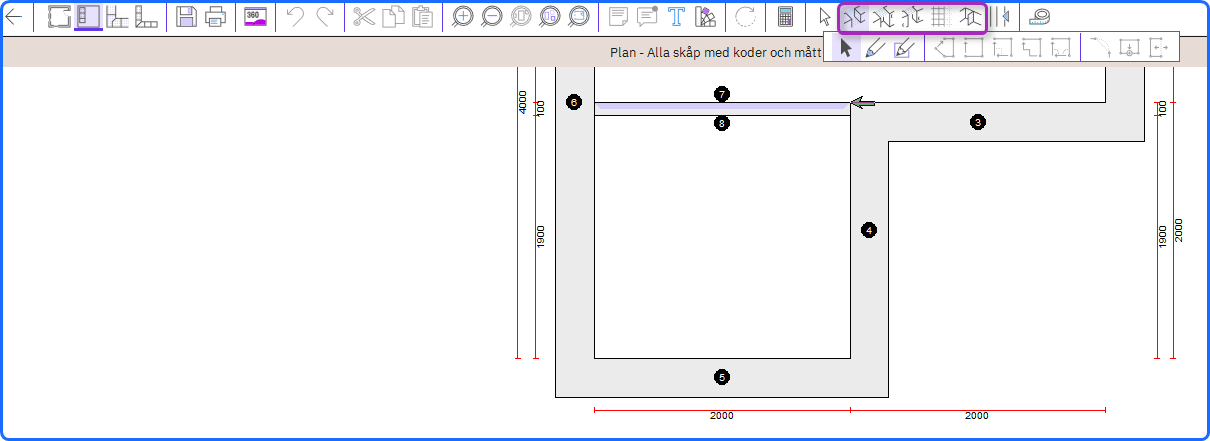

A parede foi agora desenhada com quatro lados automaticamente para a espessura indicada.
