Personalize um desenho importando imagens como materiais personalizados. Os arquivos que você pode importar são: jpg, jpeg, tga, dds, png.
Eles podem ser atribuídos a qualquer superfície do desenho, por exemplo, como fundo de janela ou como textura de piso.
Siga os passos a seguir para adicionar um material personalizado:
- No seu Design, clique no ícone Editar configurações de cor:

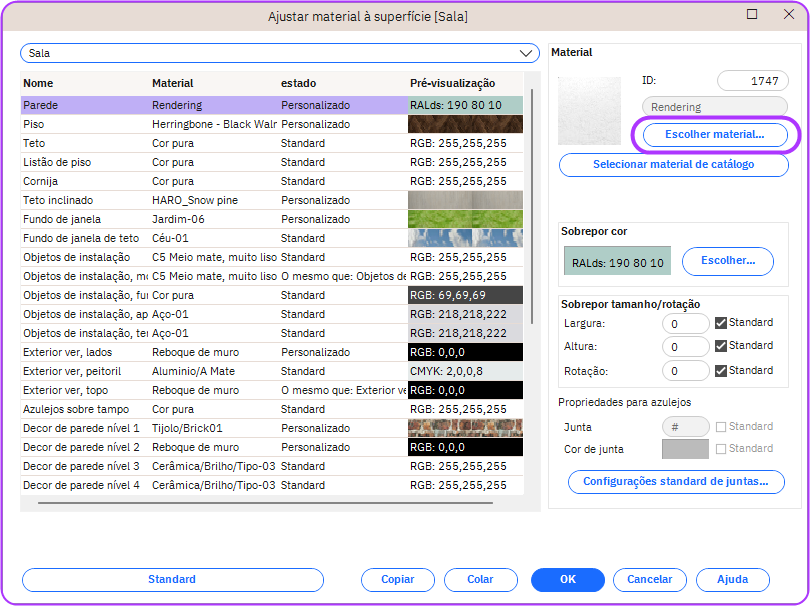

- Na janela Atribuir material à superfície, clique no botão Selecionar material… à direita.

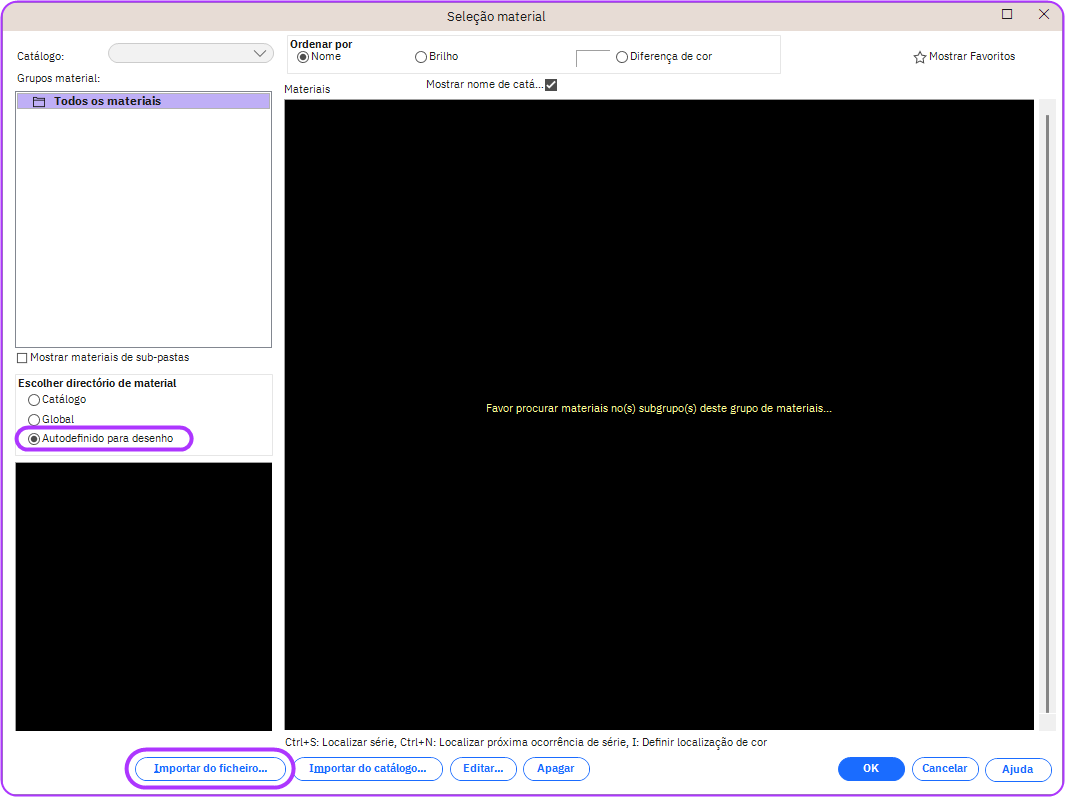

- Na janela de escolha do Material, selecione Autodefinido para desenho na seção Selecionar biblioteca de materiais:
- Clique em Importar do ficherio…
- Navegue até o arquivo do material que deseja importar e pressione OK.

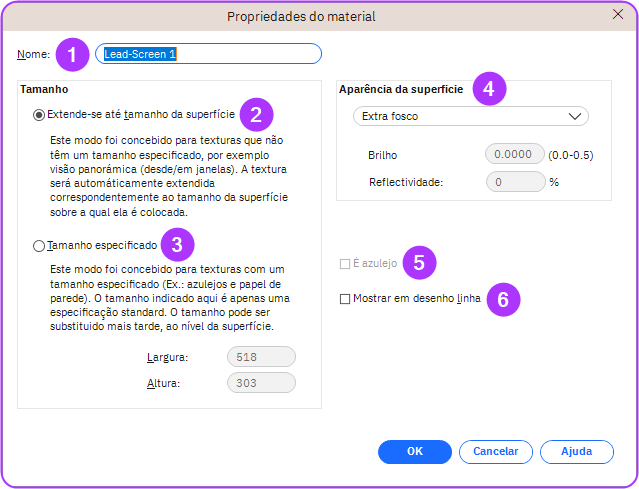

Após importar o material com sucesso, a janela Propriedades do material do cliente será aberta. Você pode atribuir várias funcionalidades a cada material importado:
- Nome: Edite o nome do seu material aqui.
- Esticar para o tamanho da superfície: Esta configuração está marcada por padrão e esticará a imagem para o tamanho da superfície selecionada.
- Tamanho especificado: Se você deseja que seu material se repita com largura e altura específicas em uma superfície do desenho, este botão de opção deve estar marcado. Esta opção deve ser escolhida para materiais de azulejo.
- Aparência da superfície: No menu suspenso há 6 modelos padrão, de “Extra mat” a “Gloss 100%”. A 7ª opção “definido pelo usuário” pode ser usada para definir manualmente os valores de Brilho e Reflectividade.
- É azulejo: Se um tamanho especificado foi definido no item 2., marcar esta opção ativará a funcionalidade de rejunte na janela de diálogo “Atribuir material”.
- Mostrar no desenho linear: Se você importou a textura de um aparelho elétrico, talvez queira que um símbolo seja exibido no modo de desenho linear da perspectiva e da elevação. Marcando esta opção, você pode, através de janelas de diálogo extras, escolher entre vários símbolos, como cooktops ou fornos.
- Uso do canal alfa: Se sua imagem importada contém um canal alfa (por exemplo, em um arquivo tga), você pode decidir se esses dados devem ser usados como “mapa de transparência” ou “mapa de relevo 3D”.
Confirme suas configurações e pressione OK. A imagem agora será listada na janela Escolha de material.
