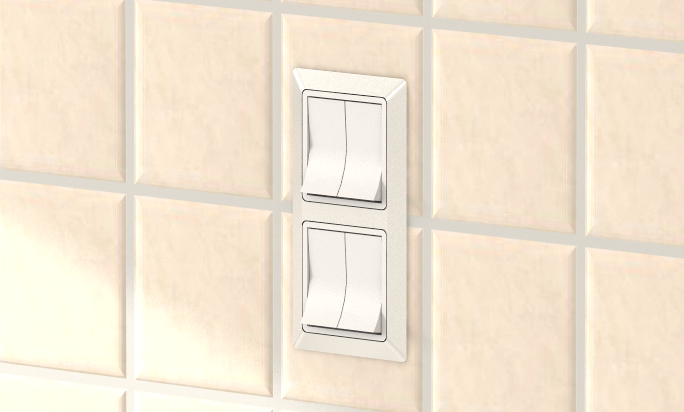

Adicionar instalações a um plano permitir-lhe-á imprimir planos de instalação para os profissionais de comércio e permitir uma colocação precisa das tomadas e interruptores visíveis para o cliente ver.
Como adicionar um objeto de instalação com a opção de anexar um símbolo a ele
- Na alternativa, clique no ícone do modo de definição de sala
- Clique em uma superfície na qual o objeto de instalação deve ser colocado (por exemplo, uma parede).
- Clique no Adicionar objeto de instalação ícone:

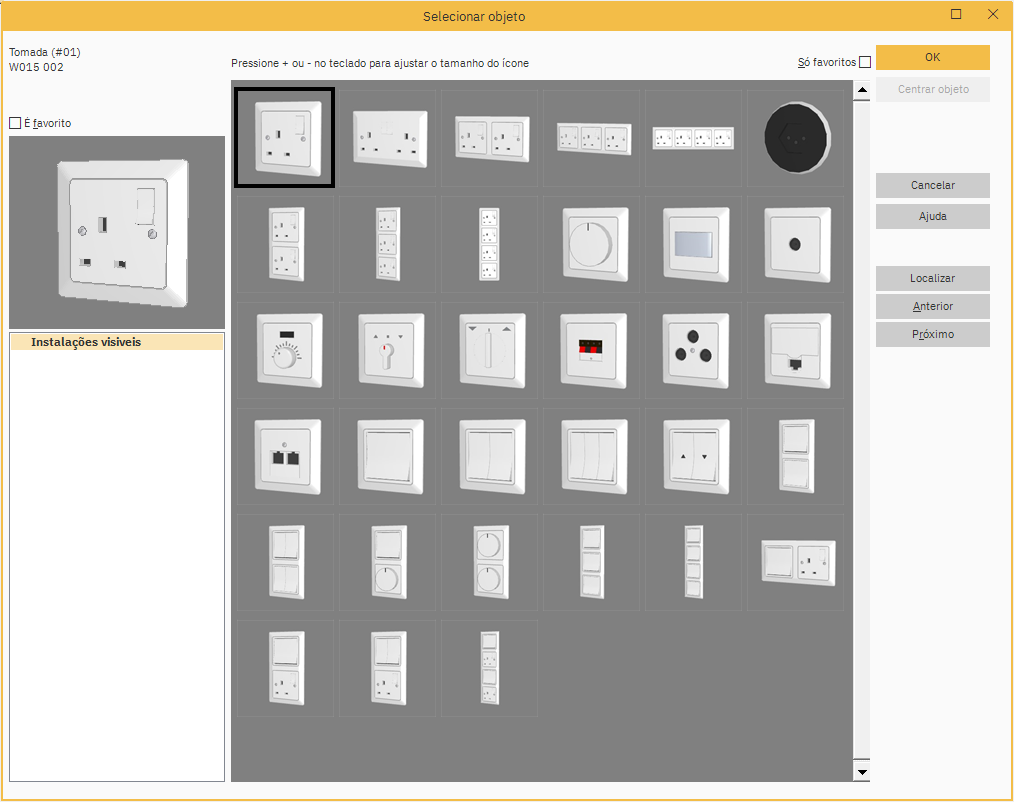

- Na janela Selecionar objeto, para instalações visíveis, clique para destacar sua escolha e clique em OK.
- Defina a distância da parede e o posicionamento da parede do objeto, clique em OK após cada seleção. Observação: Distância de Esquerda/Direita é medida como se você estivesse em frente à parede. O posicionamento pode ser alterado posteriormente arrastando e soltando o objeto de instalação.
- A janela Selecionar objeto para símbolos de instalação agora será aberta automaticamente, clique e selecione o símbolo relevante a ser anexado ao objeto e clique em OK. Nota: Se você não quiser um símbolo vinculado ao objeto 3D, clique em Cancelar.
-
Uma vez colocado, para fazer quaisquer outros ajustes nos parâmetros:
No modo de Definição sala, acesse a instalação através da lista de superfícies/objetos do ambiente no lado direito. Você precisará expandir o símbolo de seta ao lado da parede listada para ver todos os objetos anexados a essa parede. Clique com o botão direito do rato no objeto e selecione Propriedades de instalação, aqui você pode personalizar muitos atributos do objeto de instalação.

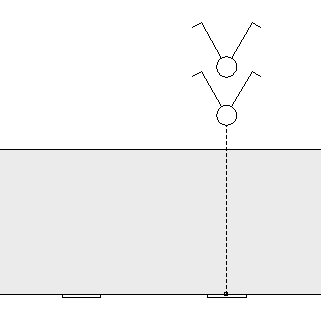

Nota: Na janela Planta abaixo, o objeto de instalação à direita tem um símbolo vinculado ao objeto. Se você vincular um símbolo ao objeto de instalação, o Winner lembrará qual você selecionou e sugerirá o mesmo símbolo na próxima vez que esse objeto de instalação for adicionado.
Como adicionar um símbolo de instalação sem exibir o objeto
1. Na sua alternativa, clique no ícone do modo de Definição de sala
2. Clique numa superfície na qual o símbolo de instalação deve ser colocado (por exemplo, uma parede)
3. Clique no Adicionar símbolo de instalação ícone:

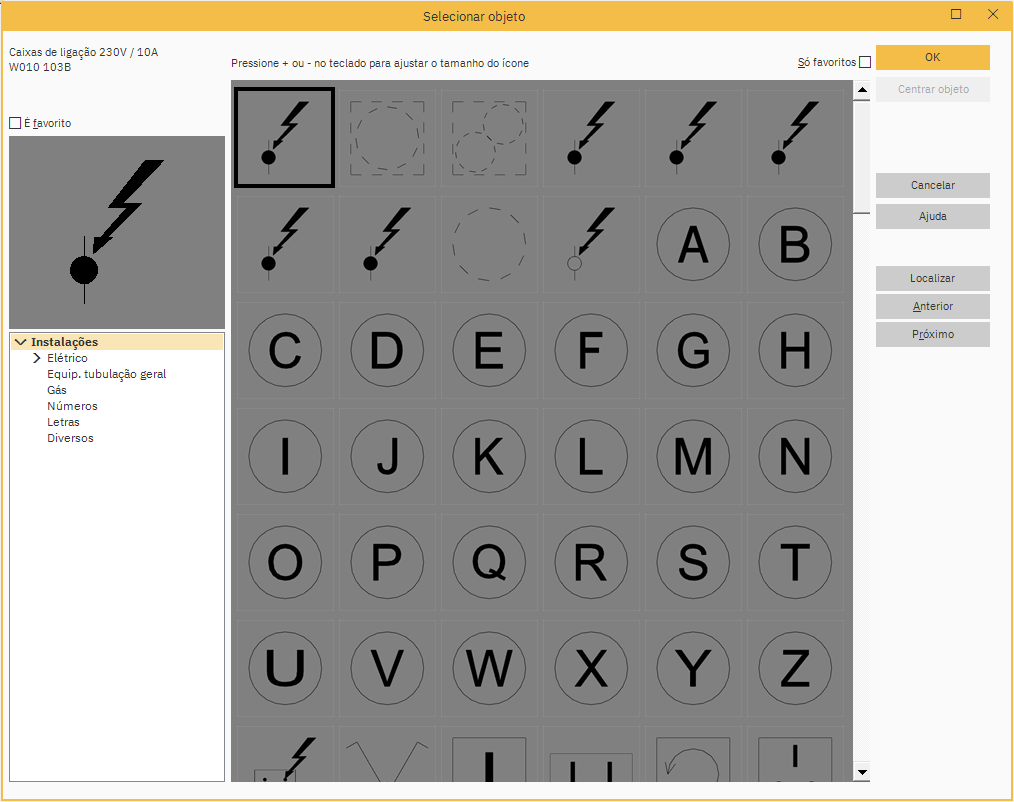

- Na janela Selecionar objeto para símbolos de instalação, clique e selecione o símbolo relevante e clique em OK.
- Defina o posicionamento do objeto na parede. Observação: Distância de Esquerda/Direita é medida como se você estivesse em frente à parede. O posicionamento pode ser alterado posteriormente arrastando e soltando o objeto de instalação.
