Quando inicia uma nova alternativa, é levado automaticamente para a configuração da alternativa. Nesta janela pode registar informação que só se aplica a esta alternativa e que tem efeito tanto no desenho como na cotação.

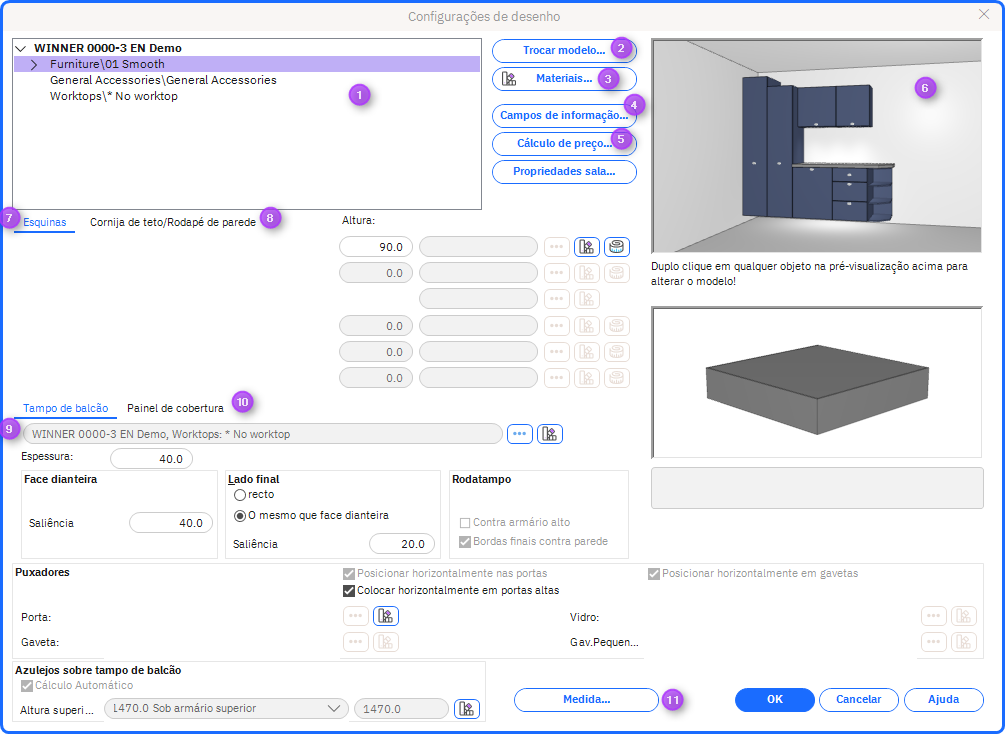

É possível fazer suas seleções imediatamente ou posteriormente acessando as mesmas opções via Alternativa > Configurações na barra de menus. Atalho:F7 Isso leva a janela Configurações de desenho.
Catálogo / Modelo / Acabamentos

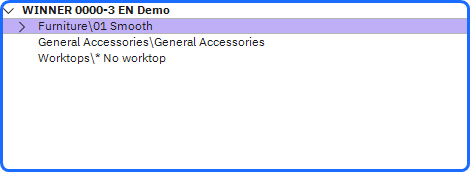

Todos os modelos/grupos de produtos e acabamentos usados na alternativa atual são mostrados em uma estrutura de árvore:
Alterar modelo
Alterar o modelo destacando primeiro uma linha na lista Catálogo / Modelo / Acabamentos. Clique no botão Alterar modelo e selecionar um novo modelo junto com os acabamentos.
Materiais
Ao iniciar esta opção, é possível alterar a seleção de materiais para os vários modelos que aparecem na lista Catálogo / Modelo / Acabamentos.
Primeiro destaque uma linha na lista Catálogo / Modelo / Acabamentos. Em seguida, clique no botão Materiais.
Campo de informações
Ao imprimir um orçamento, o nome de todos os catálogos utilizados, bem como a sua escolha de modelo e acabamentos serão apresentados automaticamente num bloco separado no orçamento. Para inserir outras informações no mesmo bloco para esta alternativa, use os campos de informação.
Registre um campo de informações destacando primeiro uma linha na lista Catálogo / Modelo / Acabamentos que pertence ao catálogo que deseja. Em seguida, clique no botão Campos de informações.
Cálculo de preço
Para substituir os índices de preços do catálogo e descontos de clientes para esta alternativa, usa esta função. Primeiro destaque uma linha na lista Catálogo / Modelo / Acabamentos que pertence ao catálogo que deseja. Em seguida, clique no botão Cálculo de preço.
Visualização do modelo e acabamentos

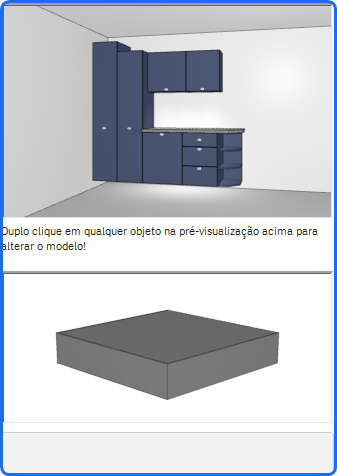

Na visualização superior, o Winner exibe o modelo selecionado com os acabamentos selecionados.
Na pré-visualização inferior, o Winner apresenta uma pré-visualização do tampo de balcão que selecionou para esta alternativa.
Observação: a visualização superior mostrará uma seção de toda a cozinha, mas a visualização inferior mostrará o que está sendo ajustado no momento.
Arestas
Neste separador regista catálogo, código, altura e modelo dos rodapés, sancas, sancas decorativas, divisórias luminosas, cornijas e forros a utilizar no desenho.
- Catálogo
Selecione o catálogo desejado na lista suspensa. O Winner irá sugerir automaticamente o catálogo principal para a alternativa.

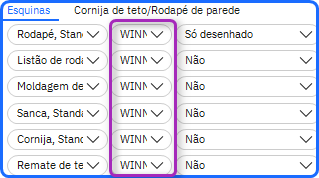

Código
Selecione o código na lista suspensa. O Winner mostrará os códigos para o catálogo selecionado.
Depois de selecionar o código, será solicitado automaticamente a selecionar o modelo e qualquer acabamento disponível.

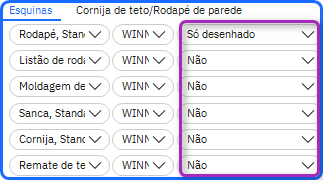

Os códigos que aparecem são obtidos do catálogo selecionado. Se selecionar o valor Apenas sorteado, as molduras serão mostradas no desenho, mas não serão transferidas com código e preço para a cotação. - Altura
Selecione a altura. O campo não pode ser editado se o catálogo controlar a altura a ser utilizada. - Modelo
Winner mostra o nome do modelo que foi selecionado. Para selecionar outro modelo/acabamento clique no botão à direita do campo.
Cornija de teto / Rodapés de parede
Nesta aba é possível selecionar o cornija de teto e/ou rodapé de parede a ser usado no desenho. É possível ter mais de uma opção para isso - veja o artigo para mais informações.
Cornija de teto e rodapés de parede podem ser selecionados/desmarcados por parede, tanto para paredes comuns e paredes falsas, como para bordas de paredes falsas. Esta seleção é feita no diálogo de propriedades, que aparecerá quando destacar a parede desejada, parede falsa ou borda de parede falsa e pressionando Ctrl+F5.
- Use Cornija em enchimentos de teto
Assinale este campo se pretender cobertura em enchimentos de teto.
NOTA! Este campo só estará disponível quando selecionar um código para cornija. - Use rodapés de parede em rodapés
Assinale este campo se pretender contornar os rodapés de parede.
NOTA! Este campo só estará disponível quando selecionar um código para rodapé de parede. - Altura
Este campo só pode ser editado se selecionou o Cornija de teto/rodapé de parede do catálogo de produtos Winner Standard.
Tampos de balcão
Nesta aba é possível cadastrar informações gerais sobre os tampos de balcão que irá utilizar no desenho. Ao clicar no botão '... ' é possível editar o modelo/acabamentos.
- Largura
A largura em mm. de tampos de balcão que são criados automaticamente no desenho. Esta largura está registrada no catálogo do seu fabricante. Se alterar este valor, todas os tampos de balcão criados automaticamente mudarão de espessura. Se desenhar um tampo de balcão à mão livre, será sempre perguntado qual a largura que pretende que o tampo de balcão tenha.
Borda frontal
Forma da borda frontal de todas as tampos de balcão no desenho.
- Saliência
Saliência em mm. das arestas frontais dos tampos de balcão criadas automaticamente no desenho. A saliência é calculada a partir da estrutura da unidade (sem porta).
Borda final
Nesta caixa de grupo, é possível selecionar a forma da aresta final de todas os tampos de balcão do desenho.
- Forma da borda final
Forma da extremidade de todas os tampos de balcão no desenho. É possível selecionar entre Direto extremidade final e Igual à borda frontal. - extremidades salientes
Saliência em mm. da aresta final dos tampos de balcão criados automaticamente no desenho.
Upstand
Nesta caixa de grupo, é possível selecionar o suporte vertical, bem como se ele deve ser usado contra uma parede e/ou unidade alta.
Esta função só está disponível se o catálogo que está sendo utilizado para esta alternativa for modificado para isso.
Painel de cobertura
Nesta aba é possível cadastrar informações gerais sobre os painéis de cobertura que poderá utilizar no desenho. Usando o menu suspenso, é possível desativá-los ou selecionar o posicionamento, que os ativa. Ao clicar no botão '... ' é possível editar o modelo/acabamentos.
- Largura
A largura em mm. de painéis de cobertura que são criados automaticamente no desenho. Esta largura está registrada no catálogo do seu fabricante. Se alterar esse valor, todos os painéis de cobertura criados automaticamente mudarão de largura. Se desenhar um painel de cobertura à mão livre, sempre será perguntado qual largura deseja que o painel de cobertura tenha.
Borda frontal
Forma da borda frontal de todos os painéis de cobertura no desenho.
- Saliência
Saliência em mm. das arestas frontais de painéis de cobertura criados automaticamente no desenho. A saliência é calculada a partir da estrutura da unidade (sem porta).
Borda final
Nesta caixa de grupo, é possível selecionar a forma da aresta final de todos os painéis de cobertura no desenho.
- Forma da borda final
Forma da extremidade de todos os painéis de cobertura no desenho. É possível selecionar entre Direto extremidade final e Igual à borda frontal. - extremidades salientes
Saliência em mm. da borda final dos painéis de cobertura criados automaticamente no desenho.
Áreas disponíveis na guia do painel Tampo de balcão e Cornija de teto:
Puxadores
Selecione o código desejado na lista suspensa. Os códigos que aparecem na lista suspensa são buscados no catálogo selecionado para identificadores. Se selecionar o valor apenas Desenhado, o identificador selecionado será mostrado no desenho, mas não será transferido com código, quantidade e preço para a cotação. Uma visualização do puxador que foi destacado/selecionado será mostrado na janela. Se clicar no ícone da paleta de cores, poderá alterar a cor do puxador.
Clicando no botão mais opções:
a caixa de diálogo "Selecionar produto" é aberta. Aqui é possível selecionar/alterar o identificador do catálogo selecionado, além de poder pesquisar por código.
- Colocar horizontalmente nas portas
Alguns puxadores podem ser colocados tanto na horizontal como na vertical nas portas. O posicionamento vertical é sugerido automaticamente. Se selecionar este campo, todas os puxadores serão colocadas horizontalmente no desenho. Não é possível alterar esse posicionamento para cada porta individual. - Coloque horizontalmente nas gavetas
Se marcar este campo, todas os puxadores das gavetas serão colocadas horizontalmente no desenho. É possível editar esse posicionamento para cada sorteio individual. - Porta
Puxadores que são colocados em todas as portas. Selecione o código desejado na lista suspensa. Os códigos que aparecem na lista suspensa são buscados no catálogo definido como o catálogo principal da alternativa.
Se selecionar o valor Padrão, um identificador padrão aparecerá no desenho, mas não será transferido com número, código e preço para a cotação. - Vidro
Puxadores que são colocados em todas as portas de vidro. Selecione o código desejado na lista suspensa. O valor Igual à porta é sugerido automaticamente. - Gaveta
Puxadores que cabem em todas as gavetas. Selecione o código desejado na lista suspensa. O valor Igual à porta é sugerido automaticamente. - Pequeno
Puxadores que cabem em todas as gavetas pequenas. Selecione o código desejado na lista suspensa. O valor Igual à gaveta é sugerido automaticamente.
Azulejos acima dos tampos de balcão
Nesta caixa de grupo é possível registrar informações sobre azulejos sobre tampos de balcão.
Observação: Para evitar folgas indesejadas no revestimento, as unidades precisam ser posicionadas exatamente na parede (manualmente ou usando a função de deslocamento automático para a parede).
- Cálculo automático
Este campo é ativado automaticamente quando seleciona um padrão para os azulejos. É possível ligar / desligar o campo como desejar, marcando ou desmarcando a caixa de seleção. Isso ativará ou desativará a colocação automática de azulejos.
Ao clicar na amostra de cor
, é possível selecionar o padrão em todos os azulejos sobre os tampos de balcão. Esta função aplica-se a todas as paredes onde os azulejos são colocados automaticamente. Para selecionar um padrão de azulejos para uma parede específica, clique para destacar uma parede no Modo definição de sala e depois clique no ícone Editar configurações de cores para ambientes e objetos
Observação: O único ajuste dimensional que é possível fazer para a colocação automática de azulejos é a Altura superior, que é ajustada usando a lista suspensa.
Medidas
Ao iniciar esta função, é possível alterar todas as medidas padrão definidas no catálogo. Se editar medidas padrão, os objetos afetados por essas medidas serão editados automaticamente no desenho.
