Como posso criar uma janela com balcão?

Phillipp Tugend
  • Atualizado
Ainda não seguido por ninguém

Você pode criar uma adição de uma janela de sacada em seu plano executando as seguintes etapas:
Nota: este é o método da versão 12.4a3 em diante.

Comece inserindo suas paredes.

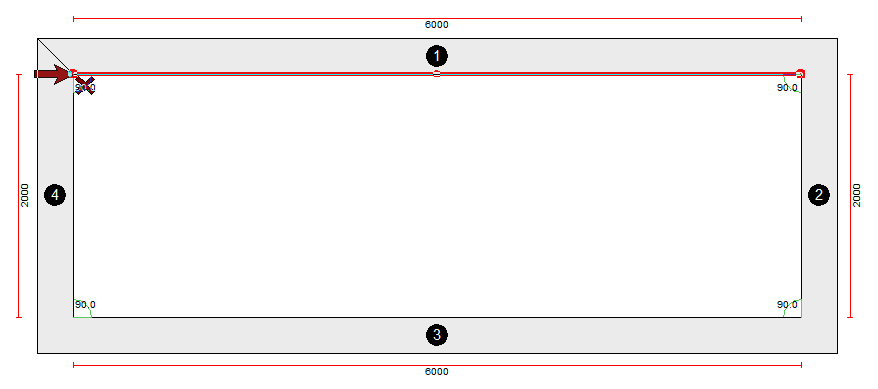

  • Neste exemplo, a Parede 1 será a base para a criação da janela da sacada.


    As medidas neste exemplo são:
  • Largura frontal da janela: 2000mm
  • Paredes em cada lado da janela da baía: 1000mm
  • Assim, o comprimento inicial da parede exigido neste exemplo será de 6000mm.

Criar pontos na Parede 1

  1. Clique com o botão direito do mouse em Parede 1 e selecione Adicionar ponto.

  2. Na janela de Dividir linha em duas, digite 1000mm em Distância A para criar a parede no lado esquerdo da janela de sacada.

  3. Clique com o botão direito do mouse na Parede 2 e repita o processo: selecione Adicionar ponto e inserir 1000mm em Distância B para criar a parede lateral direita.

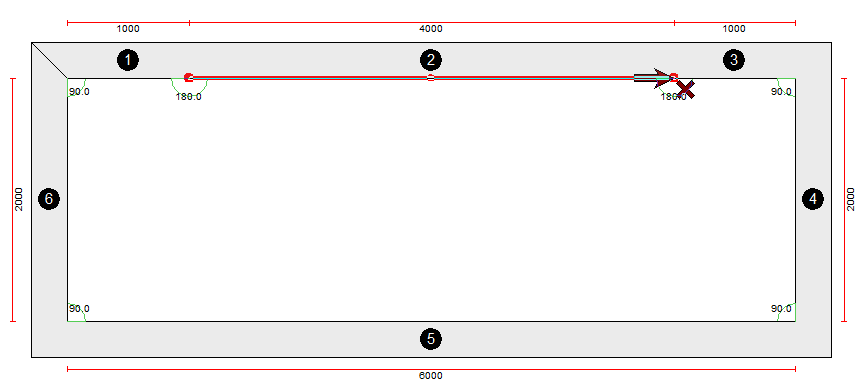

    Agora você terá 3 paredes na mesma linha.

Deslocamento paralelo da Parede 2

  1. Clique com o botão direito do mouse em Parede 2 e selecione Deslocamento paralelo.

  2. Na janela Linha deslocamento paralelo, digite a distância que você deseja que a janela de sacada se estenda. Neste exemplo, será 2000mm.

  3. Clique OK.

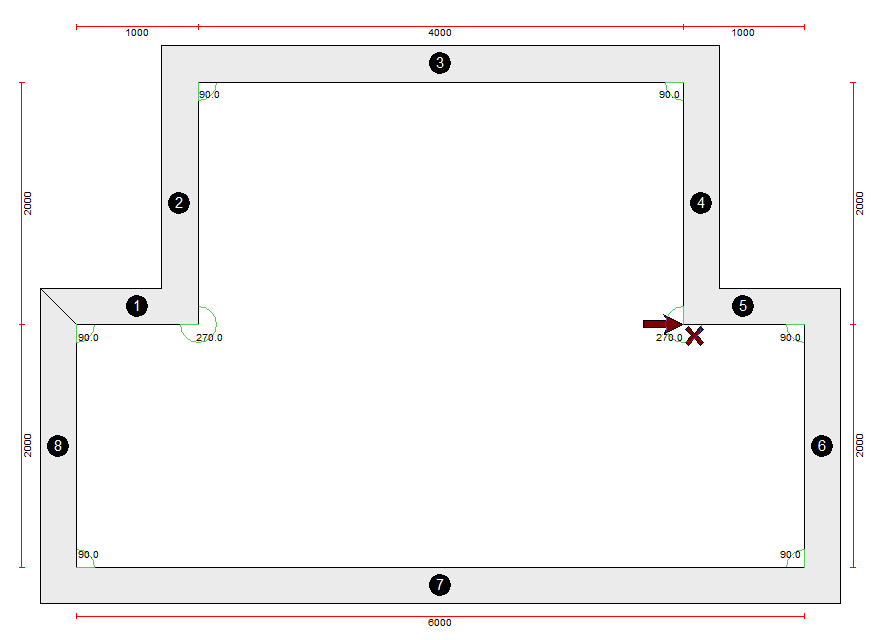

    Paredes foram criadas automaticamente em ambos os lados.

Encurte o comprimento da Parede 3

  1. Clique duas vezes na Parede 3.

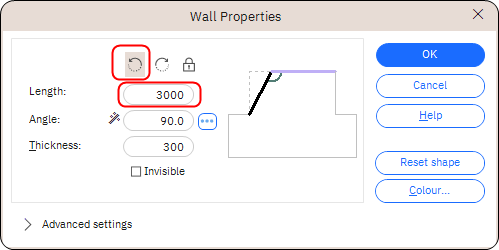

  2. Na janela Propriedades para parede, altere o Comprimento de 4000 para 3000.

  3. Selecione a opção A mudança afetará a parede anterior Cor=Verdadeiro, Size=Small.png

         Janela da baía W EN 1.png

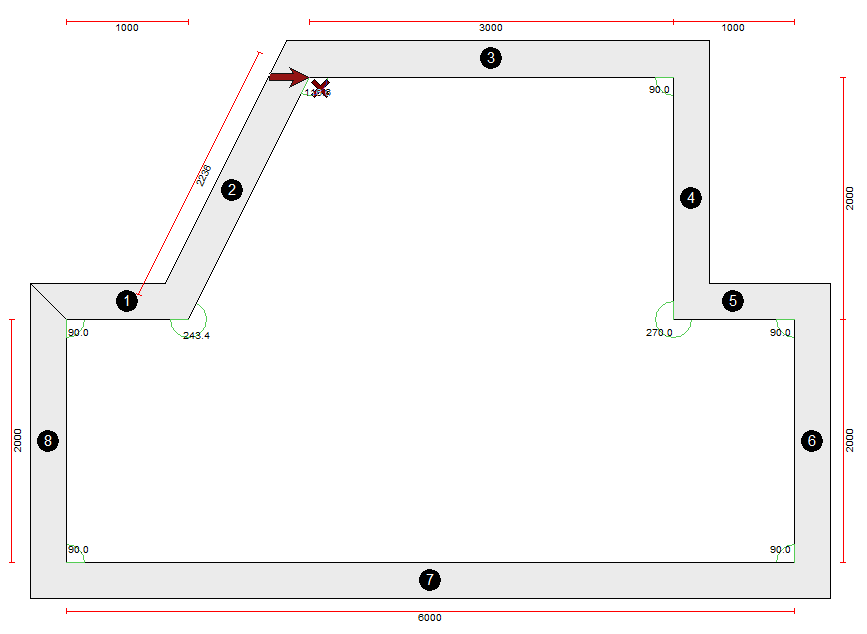

  4. Clique OK.

  5. Clique duas vezes em Parede 3 novamente.

  6. Alterar o Comprimento desta vez de 3000 a 2000mm.

  7. Selecione a opção A mudança afetará a próxima parede Cor=Verdadeiro, Size=Small.png

  8. Se necessário use o ícone de alternânciaAlternar icon2.png até que a visualização mostre a forma que você necessita.

  9. Clique OK.

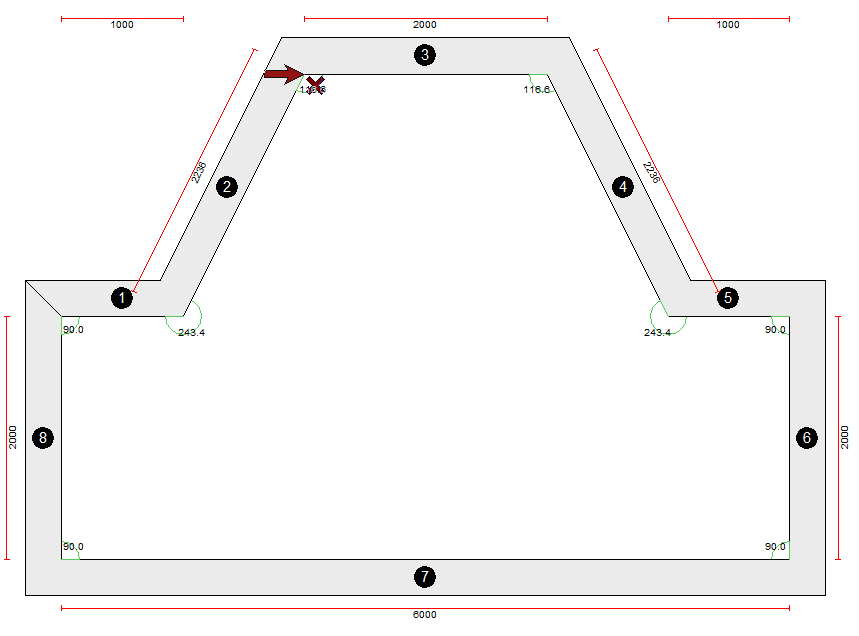

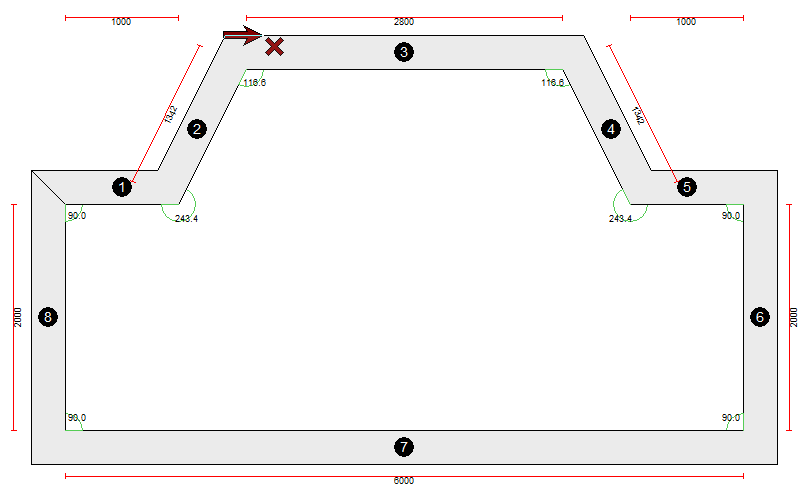

Uma janela de sacada foi adicionada ao plano. Se a extensão for muito longa ou curta, use Deslocamento paralelo para fazer ajustes:

  1. Clique com o botão direito Parede 3.
  2. Selecione Deslocamento paralelo.
  3. Na janela de Linha deslocamento paralelo, insira a quantidade que você deseja para ajustar o comprimento.
    Nota: Insira um sinal negativo para encurtar.
