Pode criar um desenho livre de revestimento na sua alternativa para atuar como uma parede curva ou usar um bloco de construção em produtos standard.
Paredes curvas não poderão ter portas ou janelas inseridas como uma parede real na planta.

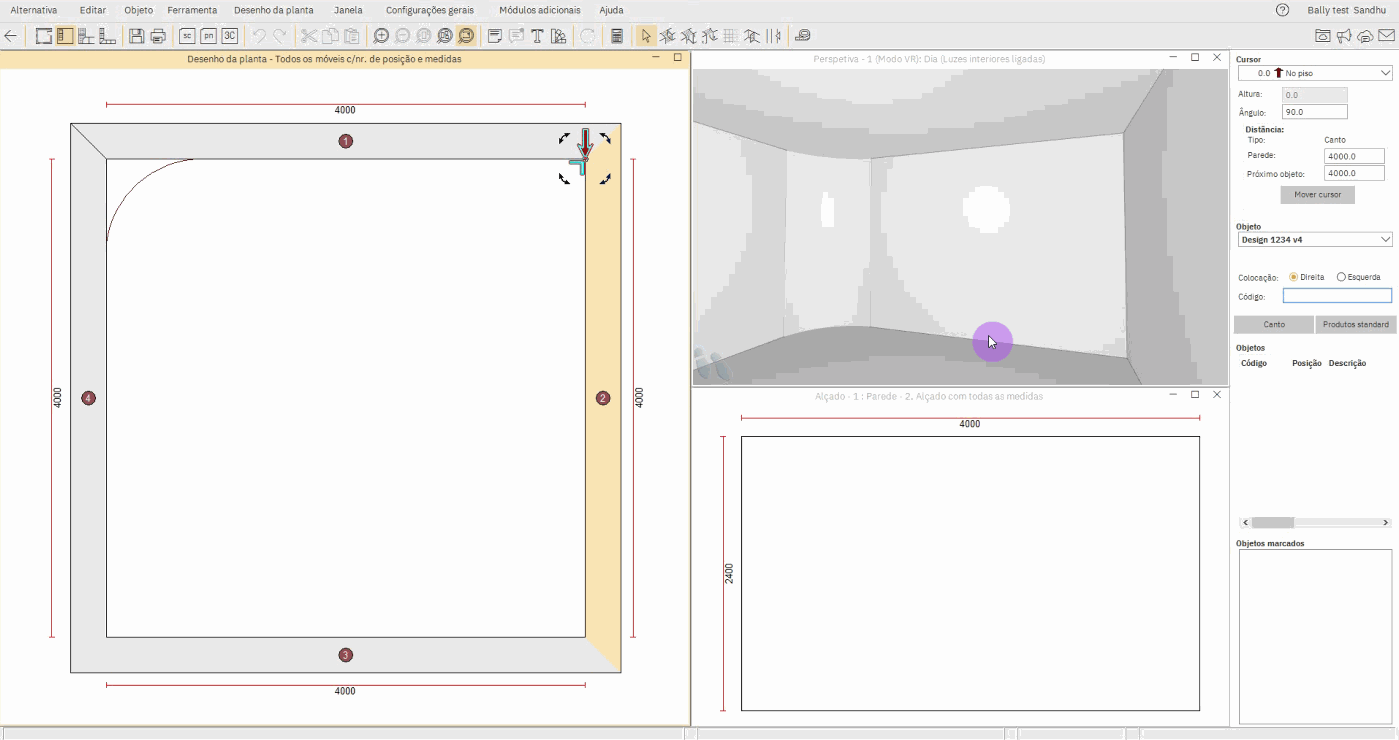

Produto Standard
- Mova o cursor para o canto da sala onde deseja que pareça curvo.
- Selecione a opção produtos standard.
- Selecione a opção Interior, cubos de madeira do menu.
- Selecione o item Curva W500 214B.
- Clique OK.
- Defina a posição da altura como No chão, (para cima) e clique OK.
-
Definir a Altura do objeto para a mesma altura que as paredes no plano (a altura padrão é 2400mm).
- Coloque o Raio do objeto para o raio da curva que precisa.
- Clique OK.

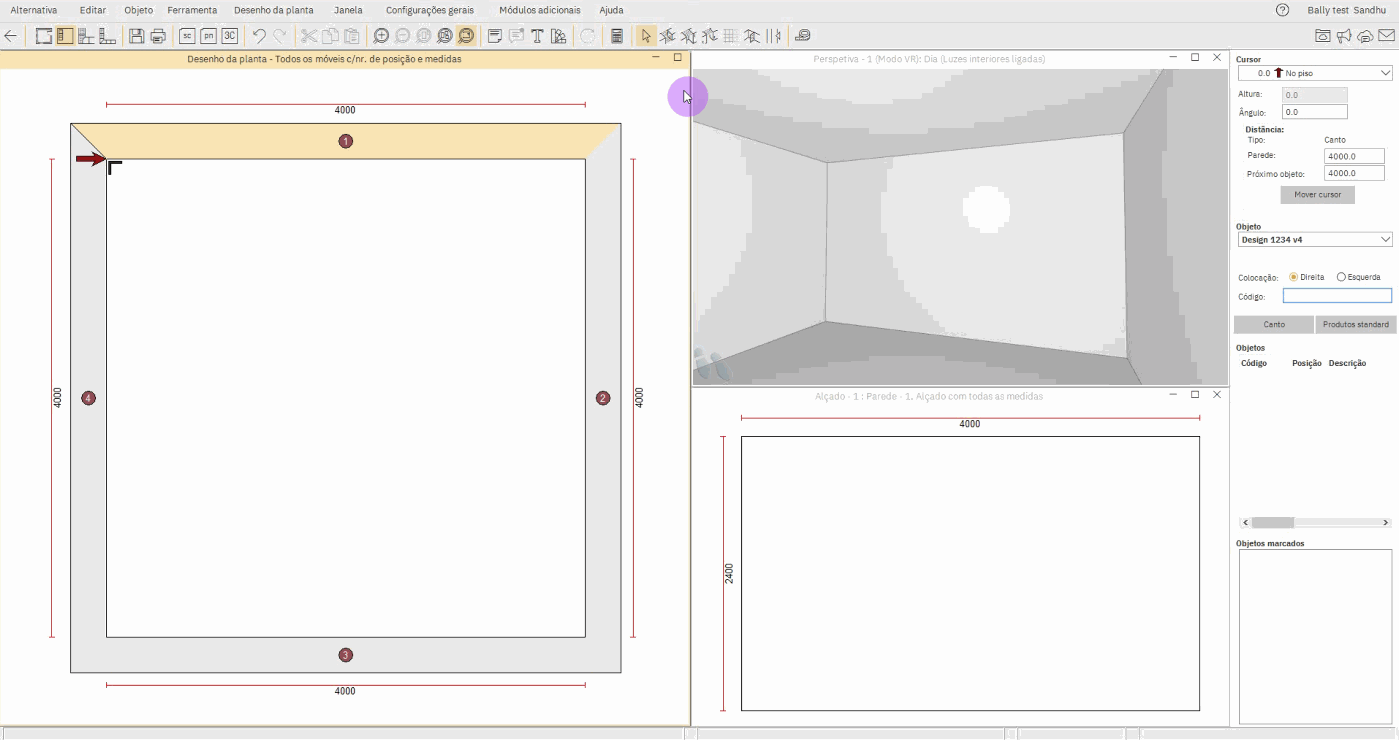

Desenho livre de revestimento
-
Clique no ícone Modo mobília
-
Clique no ícone Desenho livre de revestimento.
- Clique no canto interno onde deseja ter uma parede curva e arraste-a até o comprimento que deseja que a curva siga.
-
Clique ou arraste a linha de preenchimento para onde a curva terminará na parede oposta.
-
Clique no Fechar figura com um ícone de linha.
-
Por ser um revestimento, a janela Selecionar produto irá solicitar que selecione um código. Clique em Pular.
-
Na janela Propriedades do objeto , altere a Altura do objeto à mesma altura que as paredes na planta (a altura padrão é 2400mm). Clique na Cor no Texto campo e no menu suspenso selecione Parede para tornar a cor igual às paredes da sala.
- Clique em OK.
-
Clique no ícone Desenho livre de revestimento.
-
Clique no ícone Selecionar ferramenta.
-
Selecione a linha do preenchimento desenhado que você deseja fazer curvada.
-
Clique com o botão direito e vá a Trocar linha/arco.
-
Clique e segure no ponto central da linha curva e arraste para dentro ou para fora para aumentar o raio da curva conforme necessário.
Nota: Para arrastar em incrementos menores, mantenha pressionada a tecla shift ou shift + Ctrl enquanto arrasta.
O preenchimento curvo agora está completo e aparecerá sem costura quando renderizado.
