Propriedades das medidas

Bally
  • Atualizado
Ainda não seguido por ninguém

Na janela Propriedades da Medida, pode fazer ajustes adicionais nas medidas.

Para abrir propriedades de Medida:

  1. Na Alternativa, selecione o ícone Adicionar dimensões livremente desenhadas na Barra de Ferramentas.


  2. Clique no ícone Apontar para desenho livre ao lado de Adicionar medidas de desenho livre na barra de ferramentas.


  3. Na janela Planta, clique na medida que deseja ajustar.
  4. Clique com o botão direito do rato e selecione Propriedades ou pressione Ctrl + F5.



Na janela Propriedades das Medidas, estão as áreas nas quais pode fazer ajustes:



Mostrar

Aqui pode ajustar como a medida é apresentada.

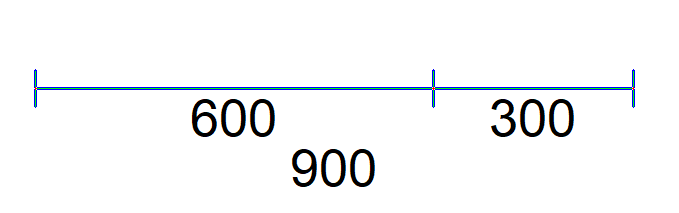

  • Comprimento Total - se tiver pontos divididos, marcar Comprimento total irá mostrar a medida total:

  • Linhas de mover marcado - selecionar isto irá realçar de onde a medição foi movida.
  • Distância desde ponto de medida anterior - ter esta opção selecionada apresenta o comprimento de uma medição de ponto a ponto, como indicado acima.

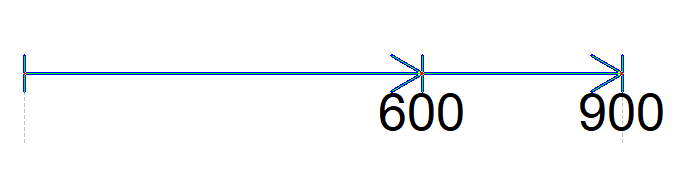

  • Distância desde linha de medida inicial - ter esta opção selecionada apresentar a medição a partir do ponto de partida original e cada ponto depois de adicionado à figura, conforme mostrado abaixo:


Mostrar

Pode selecionar a maneira como deseja ver as medidas, assinalando ou desmarcando as caixas relevantes.



Mostrar com régua de medidas

Quando seleciona uma camada de medida específica, pode escolher aqui onde deseja que a medida desenhada livremente seja mostrada.



Alinhamento (para medidas exteriores à parede)

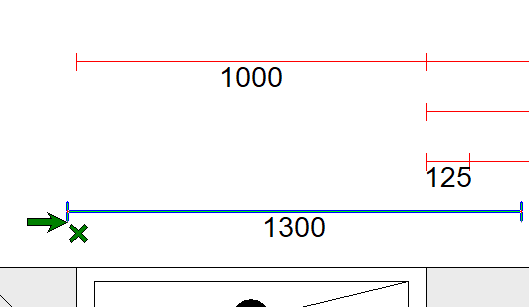

Pode desenhar medidas fora das paredes da sala para medidas específicas. Quando desenhadas, as medições são Automáticas (iguais à parede) e a medição desenhada é fixa:

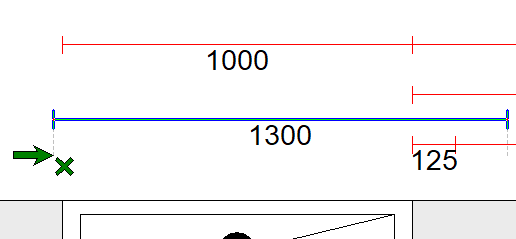

Selecionar o alinhamento Manualmente moverá as medidas para trás e poderá escolher o posicionamento da medida redesenhada, se necessário:




Comprimento total

Altere o comprimento total inserindo a figura na caixa.



Trocar direcção

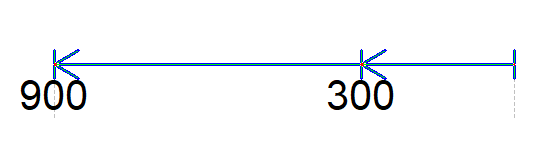

Se Distância desde linha de medida inicial estiver selecionada, clicar nesta caixa mudará a direção em que as informações são apresentadas:


Para confirmar as alterações feitas, clique no botão OK.
