I Winner kan brukere legge til ett eller flere punkter på en yttervegg for å dele den og lage en ny seksjon eller flere. En seksjon kan deretter flyttes ved hjelp av funksjonene Legg til punkt og Parallell forskyvning. Dette er nyttig for å legge til et ekstra rom i en tegning, for eksempel et vaskerom, eller for å endre dimensjonene på et rom uten å slette noen yttervegger.
Denne videoen viser hvordan man legger til to punkter og deler ytterveggen i tre seksjoner, og deretter forskyver den midterste seksjonen.
På Alternativ nivå, i Romdefinisjonsmodus:
-
Venstreklikk på en yttervegg for å velge den.
Deretter i versjon 12.5a6 eller høyere
- Klikk på ikonet Legg til punkt i subverktøylinjen:
ELLER i eldre versjoner
- Høyreklikk og velg Legg til punkt.
- I dialogboksen Del linje i to (legg til punkt), skriv inn en verdi i millimeter (mm) i feltet for Avstand A eller Avstand B.
Å skrive inn en verdi i Avstand A vil opprette den nye seksjonen på venstre side av veggen.
Å skrive inn en verdi i Avstand B vil opprette den nye seksjonen på høyre side av veggen.
Merk: Venstre og høyre bestemmes som om brukeren står vendt mot den valgte veggen.
- Klikk OK.
- Hvis veggen skal deles/sekjsoneres i mer enn to deler, gjenta trinn 1 til 3 til ønsket seksjon er opprettet.
Merk: Vegger blir automatisk nummerert på nytt etter hvert som nye seksjoner opprettes.
-
Venstreklikk den nye seksjonen av ytterveggen for å velge den.
- Høyreklikk og velg Parallell forskyvning.
- I dialogboksen Parallell forskyvning linje, skriv inn en verdi i millimeter (mm).
Merk: Å skrive inn et + eller - vil bestemme retningen på forskyvningen.
- Klikk OK.
Merk: En innervegg kan legges til med en dør for å avgrense det nyopprettede området. Se artiklene Tegn en innervegg og Sette inn et objekt i en innervegg.

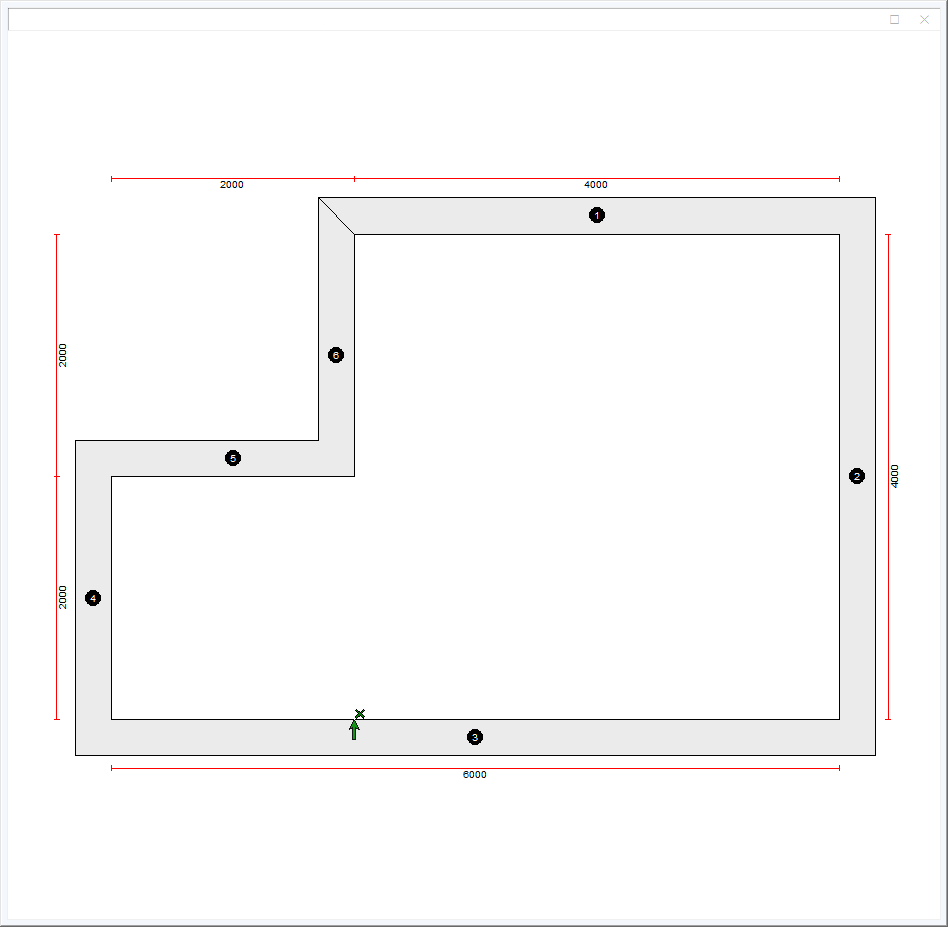

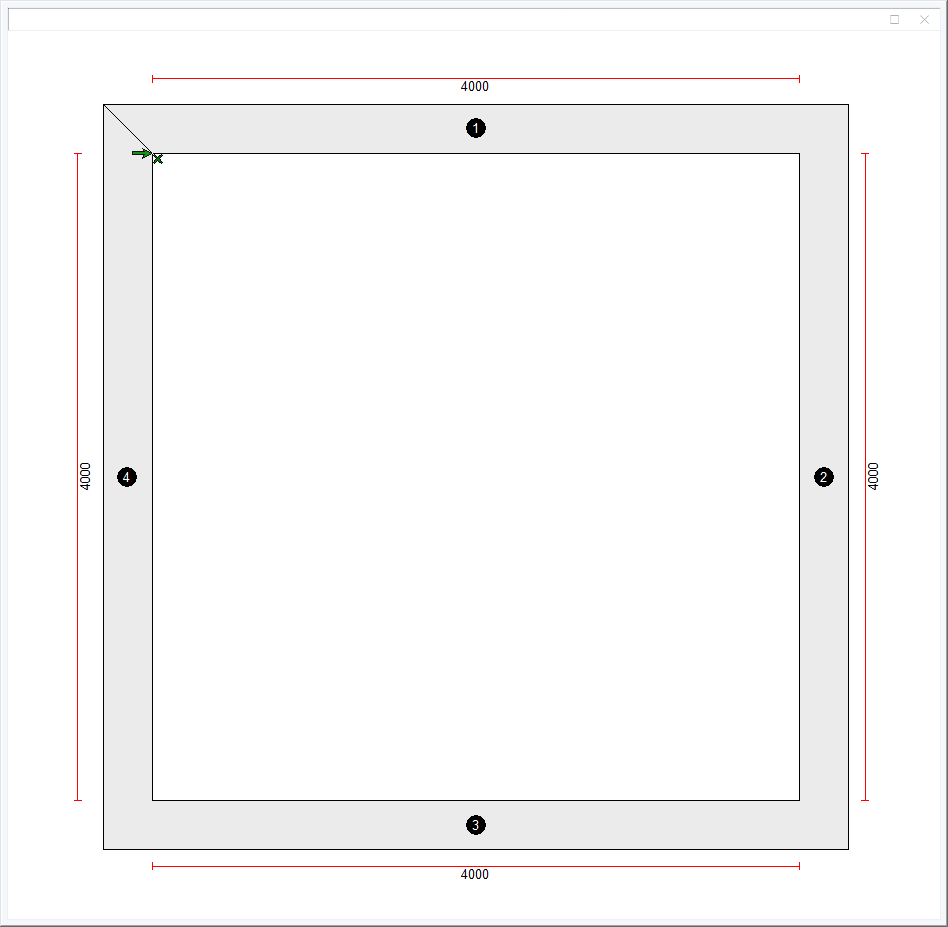

Illustrasjonen nedenfor viser resultatet av å legge til ett enkelt punkt og dele ytterveggen i to seksjoner:
| Før | Etter |
