Personliggjør en tegning ved å importere bilder som tilpassede materialer. Filene du kan importere er: jpg, jpeg, tga, dds, png.
De kan tildeles hvilken som helst tegneflate, f.eks. som vindusbakgrunn eller som gulvtekstur.
Følg disse trinnene for å legge til tilpasset materiale:
- I designet ditt, klikk på ikonet Rediger fargeinnstillinger:

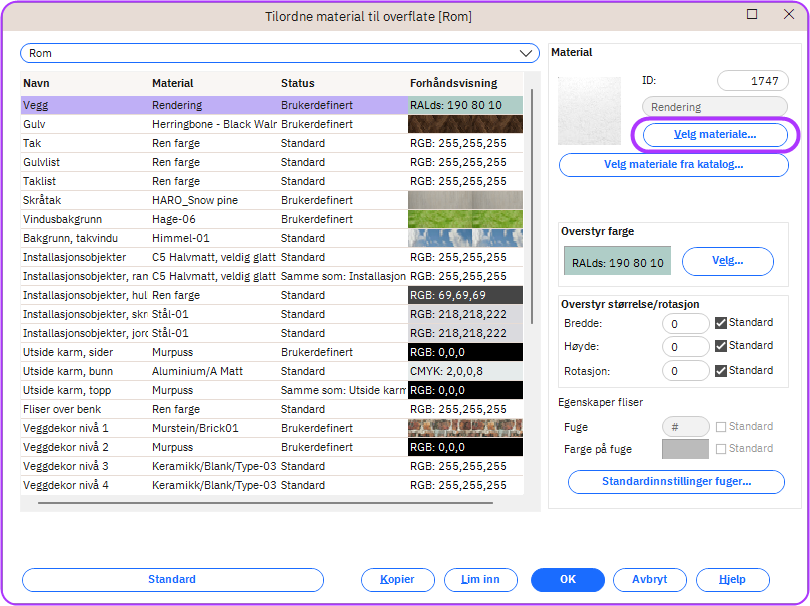

- I vinduet Tildel materiale til flate, klikk på knappen Velg materiale… til høyre.
- I vinduet Materialvalg, velg Designspesifikk (tilpasset) i delen Velg materialbibliotek:
- Klikk på Importer fra fil…
- Bla gjennom materialfilen du ønsker å importere og trykk OK.

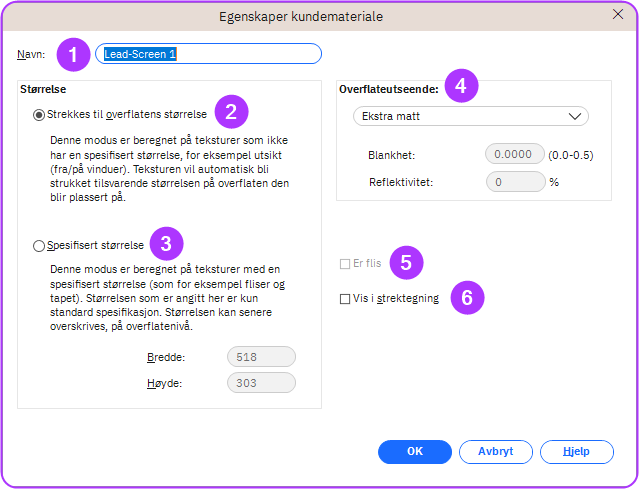

Etter vellykket import av materialet åpnes vinduet Egenskaper for kundemateriale. Du kan tilordne ulike funksjoner til hvert importert materiale:
- Navn: Rediger materialets navn her.
- Strekk til flatestørrelse: Denne innstillingen er valgt som standard og vil strekke bildet til størrelsen på den valgte flaten.
- Spesifisert størrelse: Hvis du ønsker at materialet skal gjentas med spesifikk bredde og høyde på en tegneflate, skal denne radioknappen være valgt. Dette alternativet bør velges for flismaterialer.
- Flateutseende: I rullegardinmenyen finnes 6 standardmaler fra “Ekstra matt” til “Glans 100%”. Det 7.nde alternativet “brukerdefinert” kan brukes til å definere glans og refleksjonsverdier manuelt.
- Er flis: Hvis en spesifisert størrelse ble definert i pkt. 2, vil det å merke denne aktivere fugemuligheten i dialogvinduet “Tildel materiale”.
- Vis i linjetegning: Hvis du har importert teksturen til et elektrisk apparat, kan du ønske å få vist et symbol i perspektiv- og fasadelinjetegningsmodus. Ved å merke dette alternativet kan du via ekstra dialogvinduer velge mellom ulike symboler som kokeplater eller ovner.
- Bruk av alfakanal: Hvis det importerte bildet inneholder en alfakanal (f.eks. i en tga-fil), kan du bestemme om disse dataene skal brukes som enten “gjennomsiktighetskart” eller “3D-reliefkart”.
Bekreft innstillingene dine og trykk OK. Bildet vil nå være oppført i vinduet Materialvalg.
