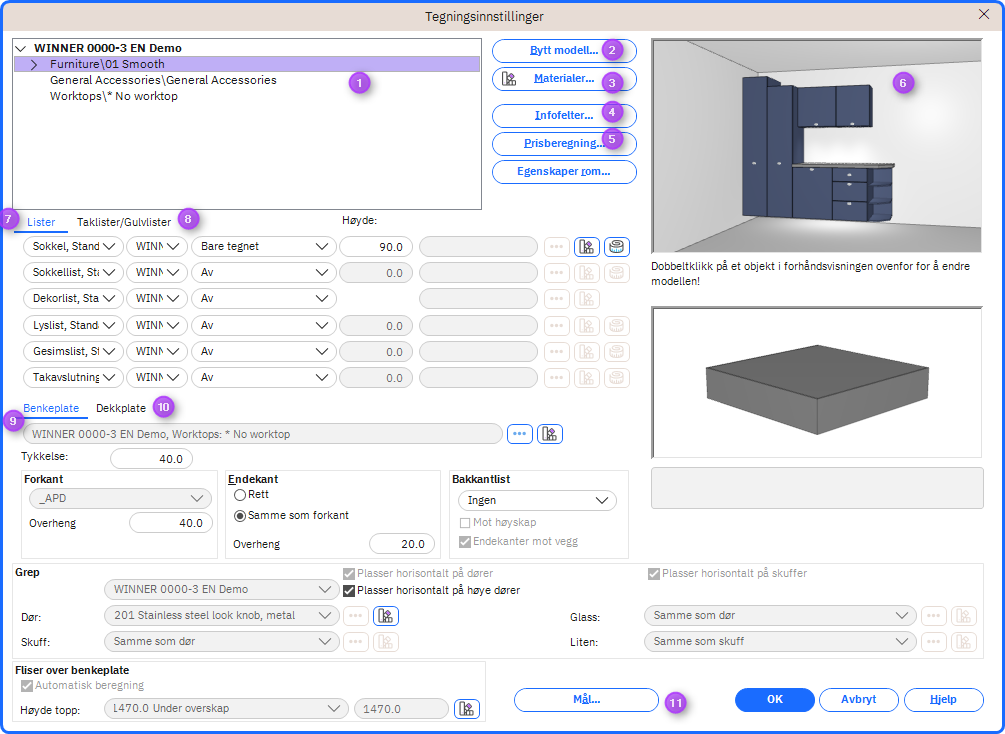

Når du starter et nytt alternativ kommer du automatisk til alternativets oppsett. I dette vinduet kan du registrere opplysninger som kun gjelder dette alternativet og som har betydning for både tegning og tilbud.
Du kan gjøre valgene dine umiddelbart eller gjøre dem på et senere tidspunkt ved å gå til de samme alternativene via Alternativ Innstillinger på menylinjen. Snarvei: F7 Dette tar deg til Tegningsinnstillinger vinduet.

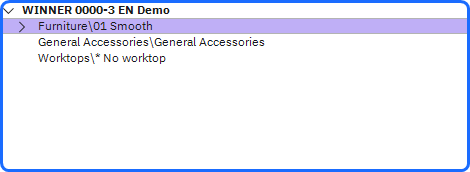

Katalog / Modell / Utførelser
Alle modeller/produktgrupper og utførelser som er brukt i det aktuelle alternativet er vist i en trestruktur:
Bytt modell
Du bytter modell ved først å markere en linje i listen Katalog / Modell / Utførelse . Klikk på Bytt modell og velg en ny modell sammen med eventuelle utførelser.
Materialer
Ved å åpne dette valget kan du endre materialutvalget for de ulike modellene som vises i Katalog / Modell / Utførelser listen.
Marker først en linje i Katalog / Modell / Utførelser listen. Klikk deretter på Materialer-knappen.
Infofelt
Når du skriver ut et tilbud, vil navnet på alle kataloger som brukes, samt valg av modell og utførelse automatisk vises i en egen blokk i tilbudet. For å legge inn annen informasjon i samme blokk for dette alternativet, bruk info-feltene.
Du registrerer et infofelt ved først å markere en linje i listen Katalog / Modell / Utførelser som tilhører katalogen du ønsker. Klikk deretter på Infofelt knapp.
Prisberegning
For å overstyre katalogens prisindekser og kunderabatter for dette alternativet, bruker du denne funksjonen. Marker først en linje i listen Katalog / Modell / Utførelser som tilhører katalogen du ønsker. Klikk deretter på knappen Prisberegning.

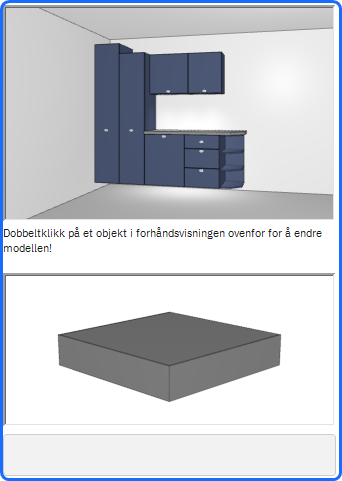

Forhåndsvisning av modell og utførelse
I den øvre forhåndsvisningen viser Winner den valgte modellen med de valgte finishene.
I den nedre forhåndsvisningen viser Winner en forhåndsvisning av benkeplaten du har valgt for dette alternativet.
Merk: den øverste forhåndsvisningen vil vise en del av hele kjøkkenet, men den nedre forhåndsvisningen vil vise hva du justerer for øyeblikket.
Kanter
I denne fanen registrerer du katalog, kode, høyde og modell for de sokler, sokkellister, dekorlister, lysskjermer, gesimser og takavslutninger som skal benyttes i tegningen.

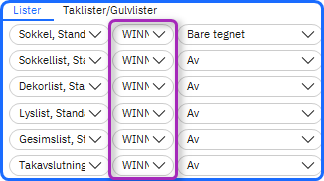

- Katalog
Velg katalogen du ønsker fra rullegardinlisten. Winner vil automatisk foreslå hovedkatalogen for alternativet. - Kode

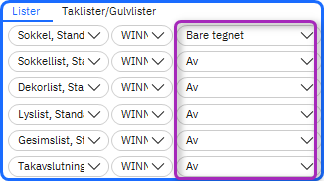

Velg koden fra rullegardinlisten. Winner vil vise kodene for den valgte katalogen.
Når du har valgt koden vil du automatisk bli bedt om å velge modell og eventuell tilgjengelig utførelse.
Kodene som vises er hentet fra den valgte katalogen. Hvis du velger verdien Kun tegnet, vil listverket være vist på tegning, men ikke overført med kode og pris til tilbudet. - Høyde
Velg høyden. Feltet kan ikke redigeres hvis katalogen kontrollerer høyden som skal brukes. - Modell
Winner viser navnet på modellen som er valgt. For å velge en annen modell/finish klikk på knappen til høyre i feltet.
Listing/ gulvlister
I denne fanen kan du velge kledning og/eller gulvlister som skal brukes i tegningen. Du kan ha mer enn ett alternativ for dette - se artikkelen for mer informasjon.
Dekkplater og gulvlist kan velges/fravalges per vegg, både for ordinære vegger og undervegger, samt for falske veggkanter. Dette valget gjøres i egenskapsdialogen, som vises når du markerer ønsket vegg, falsk vegg eller falsk veggkant og trykker på Ctrl + F5.
- Bruk dekksider på takavslutning
Kryss av i dette feltet hvis du ønsker lister på takavslutning.
MERK! Dette feltet vil kun være tilgjengelig når du velger en kode for lister. - Bruk gulvlister på sokkel
Kryss av i dette feltet dersom du ønsker gulvlister på sokkel.
MERK! Dette feltet vil kun være tilgjengelig når du velger en kode for skjørt. - Høyde
Dette feltet kan kun redigeres hvis du har valgt gulvlister fra Winner Standard-produktkatalogen.
Benkeplater
I denne fanen kan du registrere generell informasjon om benkeplatene som du skal bruke på tegningen. Ved å klikke på '... '-knappen kan du redigere modell/utførelse.
- Tykkelse
Tykkelsen i mm. av benkeplater som automatisk lages på tegningen. Denne tykkelsen er registrert i produsentens katalog. Hvis du endrer denne verdien, vil alle automatisk opprettede benkeplater endre tykkelse. Tegner du en benkeplate for frihånd vil du alltid bli spurt om hvilken tykkelse du vil at benkeplaten skal ha.
Forkant
Type forkant på alle benkeplater på tegningen.
- Overheng
Overheng i mm. av forkanter av automatisk opprettede benkeplater på tegningen. Overhenget beregnes fra enhetens ramme (uten dør).
Endekant
I denne gruppeboksen kan du velge form på endekant på alle benkeplater på tegningen.
- Form på endekant
Form på endekant på alle benkeplater på tegningen. Du kan velge mellom Rett endekant og Samme som forkant. - Overhengende endekanter
Overheng i mm. av endekant av automatisk opprettede benkeplater i tegningen.
Stående
I denne gruppeboksen kan du velge oppstander, samt om denne skal brukes mot vegg og/eller høy enhet.
Denne funksjonen er kun tilgjengelig hvis katalogen som brukes for dette alternativet er modifisert for dette.
Dekkpanel
I denne fanen kan du registrere generell informasjon om dekkplatene du kan bruke på tegningen. Ved å bruke rullegardinmenyen kan du slå dem av eller velge plasseringen, som slår dem på. Ved å klikke på '... '-knappen kan du redigere modell/utførelse.
- Tykkelse
Tykkelsen i mm. av dekkpaneler som automatisk lages på tegningen. Denne tykkelsen er registrert i produsentens katalog. Hvis du endrer denne verdien, vil alle automatisk opprettede dekkpaneler endre tykkelse. Tegner du et dekkpanel på frihånd vil du alltid bli spurt om hvilken tykkelse du vil at dekkpanelet skal ha.
Forkant
Form på forkant på alle dekkpaneler på tegningen.
- Overheng
Overheng i mm. av forkanter av automatisk opprettede dekkpaneler på tegningen. Overhenget beregnes fra enhetens ramme (uten dør).
Endekant
I denne gruppeboksen kan du velge formen på endekanten på alle dekkpanelene på tegningen.
- Form på endekant
Form på endekant på alle dekkpaneler på tegningen. Du kan velge mellom Rett endekant og Samme som forkant. - Overhengende endekanter
Overheng i mm. av endekant av automatisk opprettede dekkepaneler på tegningen.
Områder som er tilgjengelige på både benkeplate- og dekkpanel fanen:
Håndtak
Velg koden du ønsker fra rullegardinlisten. Kodene som vises i nedtrekkslisten hentes fra katalogen som er valgt for håndtak. Velger du verdien Kun tegnet vil valgt håndtak vises på tegningen, men ikke overføres med kode, mengde og pris til tilbudet. En forhåndsvisning av håndtaket som er uthevet/valgt vil vises i vinduet. Hvis du klikker på fargepalettikonet, kan du endre fargen på håndtaket.
Ved å klikke på knappen for flere alternativer:
dialogboksen "Velg produkt" åpnes. Her kan du velge/endre håndtaket fra den valgte katalogen, i tillegg til å kunne søke på kode.
- Plasser horisontalt på dører
Noen håndtak kan plasseres både horisontalt og vertikalt på dører. Den vertikale plasseringen foreslås automatisk. Hvis du velger dette feltet vil alle håndtak plasseres horisontalt i tegningen. Du kan ikke endre denne plasseringen for hver enkelt dør. - Plasser horisontalt på skuffer
Krysser du av for dette feltet vil alle håndtakene på skuffene plasseres horisontalt i tegningen. Du kan redigere denne plasseringen for hver enkelt trekning. - Dør
Håndtak som er plassert på alle dører. Velg koden du ønsker fra rullegardinlisten. Kodene som vises i nedtrekkslisten hentes fra katalogen som er definert som hovedkatalog for alternativet.
Velger du verdien Standard vil et standardhåndtak vises på tegningen men ikke overføres med nummer, kode og pris til tilbudet. - Glass
Håndtak som er plassert på alle glassdører. Velg koden du ønsker fra rullegardinlisten. Verdien Samme som dør foreslås automatisk. - Skuff
Knotter som passer på alle skuffer. Velg koden du ønsker fra rullegardinlisten. Verdien Samme som dør foreslås automatisk. - Liten
Håndtak som passer på alle små skuffer. Velg koden du ønsker fra rullegardinlisten. Verdien Samme som skuff foreslås automatisk.
Fliser over benkeplater
I denne gruppeboksen kan du registrere informasjon om fliser over benkeplater.
Merk: For å unngå uønskede hull i flisleggingen, må enhetene plasseres nøyaktig til veggen (enten manuelt eller ved å bruke den automatiske offset til vegg-funksjonen).
- Automatisk beregning
Dette feltet aktiveres automatisk når du velger et mønster for flisene. Du kan slå feltet PÅ/AV som du ønsker, ved å krysse av eller fjerne avkrysningsboksen. Dette vil slå den automatiske plasseringen av fliser på eller av.
Ved å klikke på fargeprøven
, kan du velge mønster på alle flisene over benkeplater. Denne funksjonen gjelder for alle vegger hvor flisene legges automatisk. For å velge et flismønster for en bestemt vegg, klikk for å markere én vegg inn Romdefinisjonsmodus og klikk deretter på Rediger fargeinnstillinger for rom og objekter ikon
Merk: Den eneste dimensjonsjusteringen du kan gjøre på automatisk plassering av fliser er Topphøyden, denne justeres ved hjelp av nedtrekkslisten.
Målinger
Ved å starte denne funksjonen kan du endre alle standardmål som er definert i katalogen. Hvis du redigerer standardmål, vil objekter som påvirkes av disse målingene automatisk bli redigert i tegningen.
