Du kan opprette et tillegg av et karnappvindu i planen din ved å følge disse trinnene:
Merk: dette er metoden fra versjon 12.4a3 videre.

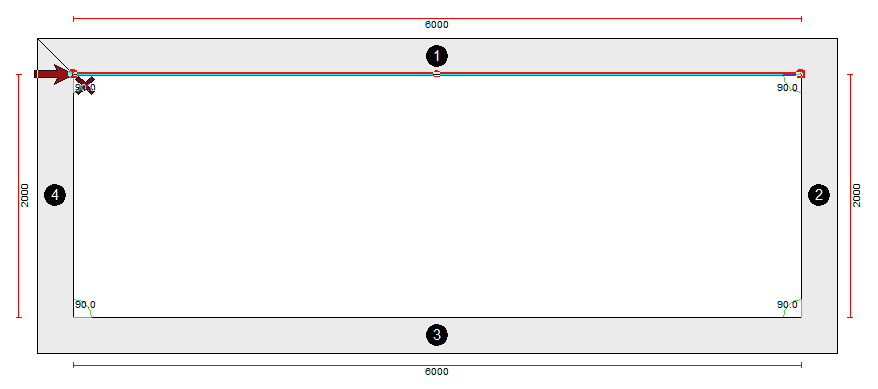

Begynn med å sette inn veggene dine.
- I dette eksemplet, Vegg 1 vil være grunnlaget for å lage karnappvinduet.
Målingene i dette eksemplet er: - Karnapp frontbredde: 2000mm
- Vegger på hver side av karnapp: 1000mm
- Så den opprinnelige vegglengden som kreves i dette eksemplet vil være 6000 mm.

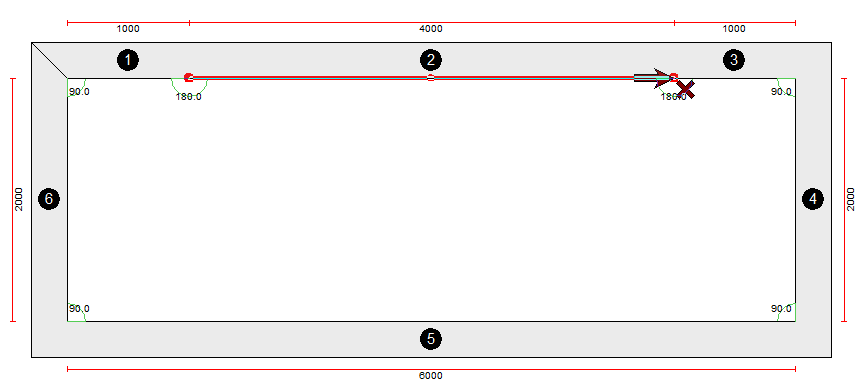

Lag poeng i vegg 1
- Høyreklikk på Vegg 1 og velg Legg til punkt.
- I vinduet Delt linje i to, skriv inn 1000 mm Avstand A for å lage veggen på venstre side av karnappvinduet.
- Høyreklikk på Vegg 2 og gjenta prosessen: velg Legg til punkt og skriv 1000 mm inn Avstand B for å lage den høyre sideveggen.
Du vil nå ha 3 vegger på samme linje.

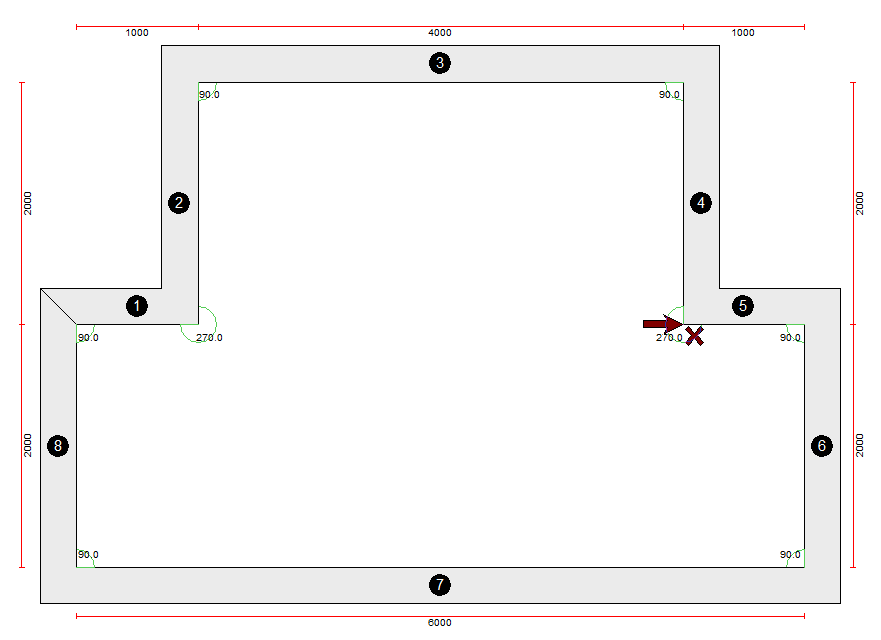

Parallell Shift Wall 2
-
Høyreklikk på vegg 2 og velg Parallellforskyvning.
- I Parallell skiftelinje vindu, skriv inn avstanden du vil at karnappvinduet skal strekke seg ut. I dette eksemplet vil det være 2000 mm.
- Klikk på OK.
Det er automatisk laget vegger på begge sider.

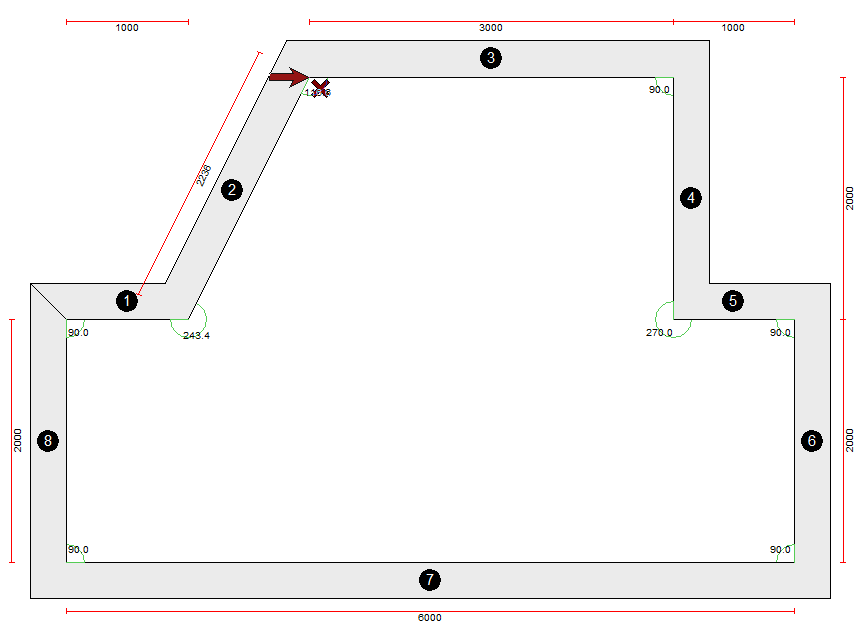

Forkort lengden på vegg 3

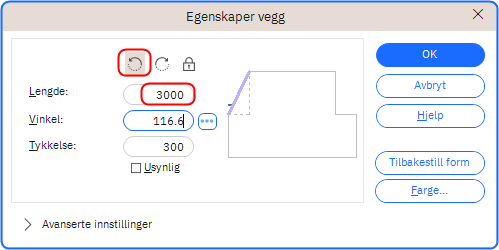

- Dobbeltklikk Vegg 3.
- I vinduet Veggegenskaper endrer du Lengde fra 4000 til 3000.
- Velg endring vil påvirke forrige veggikon
- Klikk på OK.
-

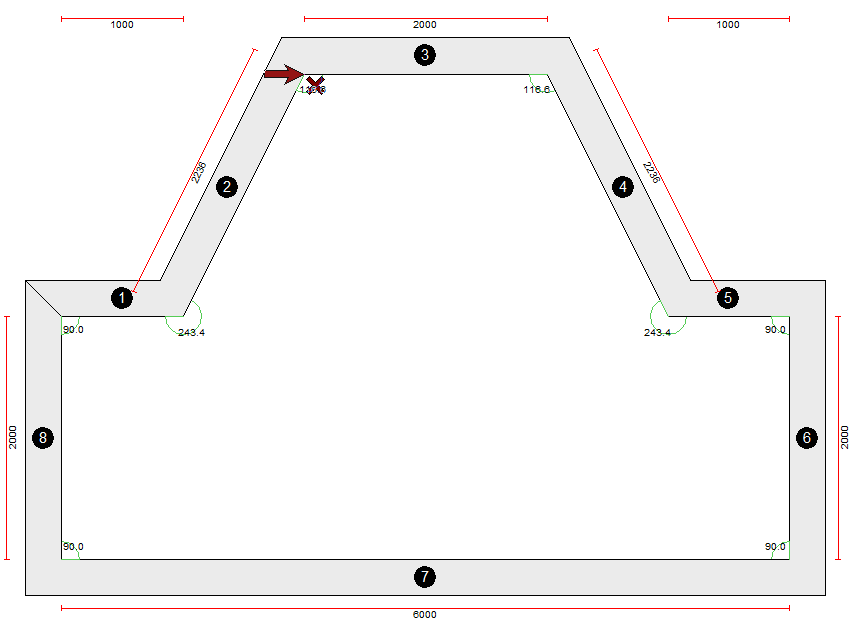

Dobbeltklikk på Vegg 3 en gang til.
- Endre Lengde denne gangen fra 3000 til 2000 mm.
- Velg endring vil påvirke neste veggikon
- Bruk om nødvendig veksle-ikonet
til forhåndsvisningen viser formen du trenger.
- Klikk på OK.

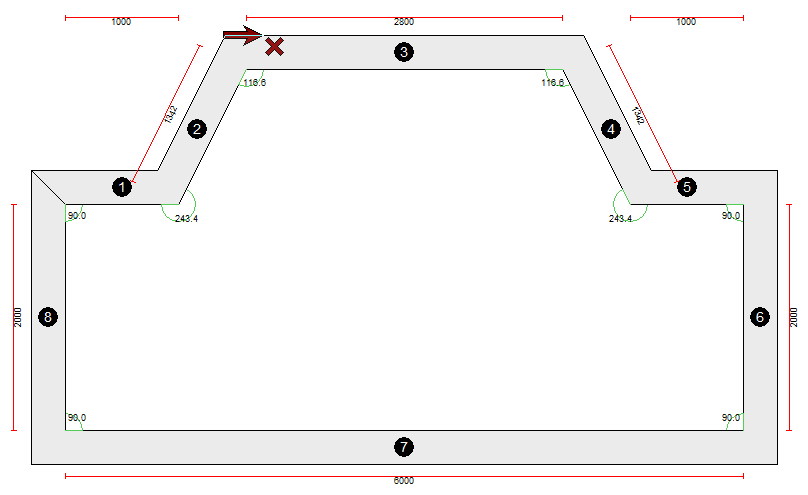

Det er nå lagt inn et karnapp i planen. Hvis forlengelsen er for langt eller kort, bruker du Parallell shift for å gjøre justeringer:
- Høyreklikk Vegg 3.
- Plukke ut Parallellforskyvning.
- I Parallell skiftelinje vindu, skriv inn beløpet du vil justere den utvidede lengden.
Merk: Skriv inn et minustall for å forkorte.
