Et av vinduene i Winner viser planløsningen eller rom-planen. Den viser vegger, enheter, skråtak, vinduer, dører og andre installasjoner i et ovenfra-ned-perspektiv. De andre vinduene er Perspektiv (se også, Hvordan flytte rundt i perspektivet) og Oppriss (se også, Vindu oppsett: Plantegning/Perspektiv/Oppriss).
Denne artikkelen dekker hvordan rotere plantegningen fritt og hvordan du roterer den med et bestemt antall grader.
For å rotere plantegningen fritt
- Klikk på Romdefinisjon modusikon på verktøylinjen:
- Klikk i Plantegning vindu.
- Klikk på Rotere ikonet i verktøylinjen.

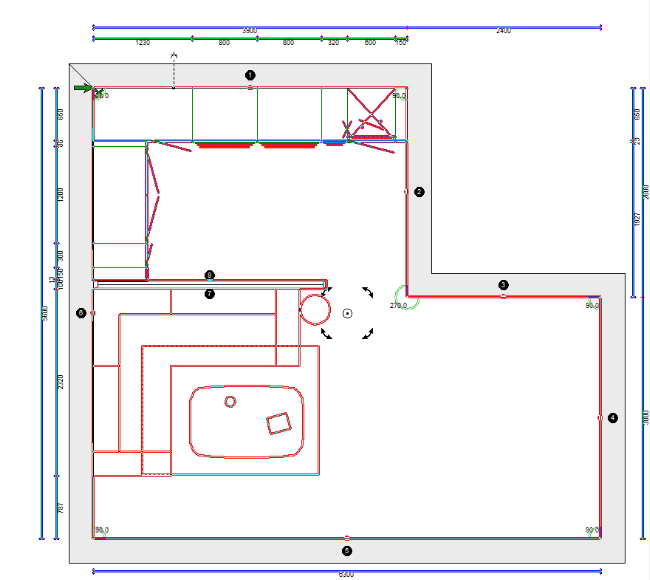

- Planen er vist med farger som denne og den Rotere verktøyet er i sentrum av plantegningen.
- Klikk og hold på en rotasjonspil og dra for å rotere.

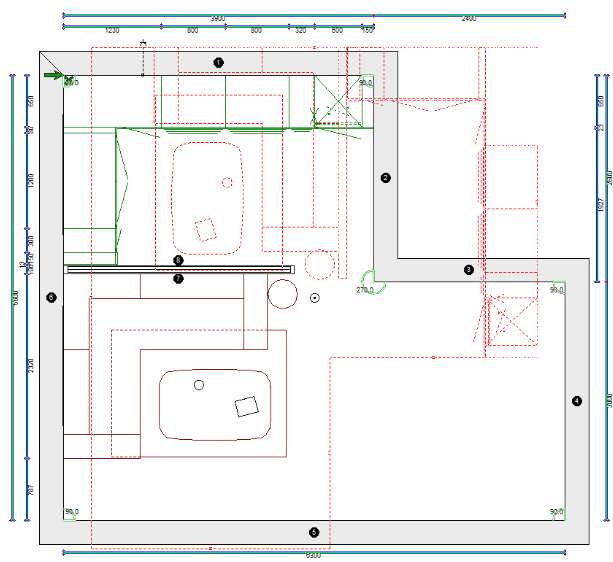

- Mens du roterer vises svingen med røde stiplede linjer, og nederst til venstre på skjermen din vil du se antall grader av rotasjon.
- Når du har fullført rotasjonen, slipper du museknappen. Gulvet vil være i ønsket posisjon.
For å rotere plantegningen med et bestemt antall grader
- Klikk på Romdefinisjon modusikon på verktøylinjen:
- Klikk i Plantegning vindu.
- Klikk på Rotere ikonet i verktøylinjen.
- Verktøyet rotere er nå i sentrum av plantegningen.
- Dobbeltklikk på sirkelen i midten av rotasjonsverktøyet. Dette vil åpne Roter markerte objekter vinduet.
- Skriv inn en verdi i Roter markerte objekter boksen og klikk Lagre. Du vil se plantegningen bevege seg med antall grader som er lagt inn.
Merk: Positive tall vil rotere planen med klokken, negative tall vil rotere den mot klokken. - Klikk OK for å lukke vinduet.
