Elk deel van uw plan dat is getekend (bijvoorbeeld werkbladen, muren en tegels), kan worden bewerkt door een van de getekende lijnen/randen te verdelen in twee of meer nieuwe lijnen/randen.
Opmerking: Ons voorbeeld gebruikt muren om de methode te illustreren. De stappen kunnen echter ook worden toegepast op werkbladen, afdekkingspanelen, vulstukken, tegelranden enz.
- Klik in uw alternatief op de lijn die u wilt splitsen om deze te markeren.
Opmerking: Zorg ervoor dat u zich in de juiste definitiesmodus bevindt (bijv. voor buitenmuren selecteert u Kamers definitiesmodus).
U moet mogelijk het tekengereedschap selecteren dat u oorspronkelijk hebt gebruikt om de getekende lijn te maken en klik op het pictogram Selectiegereedschap in de werkbalk:
- Zodra deze is gemarkeerd, klikt u op het pictogram Punt toevoegen in de werkbalk (of vanaf versie 12.5a6 subwerkbalk) of klik met de rechtermuisknop en selecteer Punt toevoegen.

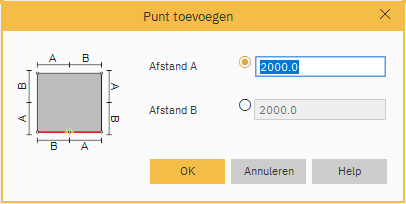

- Het venster Splits lijn in twee (voeg nieuw punt toe) verschijnt:
De positie van de afbeeldingen A en B helpt bij het visualiseren van de afstand van elk gedeelte in de kamer.

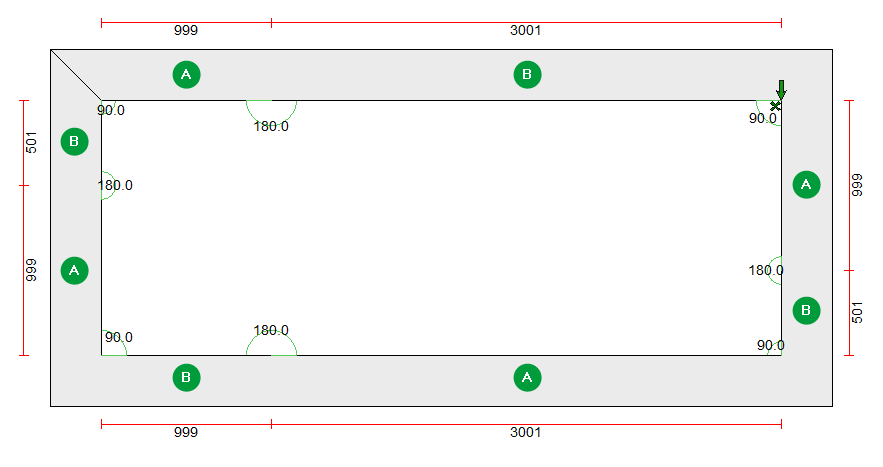

Bijvoorbeeld, als de bovenste muur van uw plan gesplitst moet worden en de linkerkant 999 mm moet zijn, voert u 999 in bij Afstand A. Als het aan de onderkant van de muur aan de linkerkant moet zijn, voert u 999 in bij Afstand B:
- Geef afstand A of afstand B op. Als u bijvoorbeeld afstand A wijzigt, berekent Winner automatisch afstand B.
- Klik op OK.
Opmerking: Herhaal stappen 1 tot en met 5 als u meer dan twee secties aan een rand wilt maken.
Elk van de secties wordt nu een aparte lijn/rand die onafhankelijk van elkaar kan worden gemarkeerd en gewijzigd. U kunt bijvoorbeeld één rand veranderen in een boog of de rand eigenschappen van een van de lijnen aanpassen. U kunt ook een rand verplaatsen of parallel verschuiven.
