De Sluit figuur met aangegeven dikte is een hulpmiddel dat wordt gebruikt in de volgende tekenopties:
| Buitenmuur tekenen | vulmiddel |
|
||
| Binnenmuur tekenen | Werkblad | |||
| Decorgebied tekenen | Afdekpanelen | |||
| Zelf tekenen van tegels |
Deze tool is handig wanneer u zeer specifieke dieptemetingen nodig heeft, en ook om de snelheid van uw tekening te verhogen. Het pictogram verschijnt in de werkbalk, zodra u één lijn hebt getekend.
Volg de onderstaande stappen als een voorbeeld van hoe te gebruiken Sluit figuur met aangegeven dikte:
In dit voorbeeld wordt een binnenwand gemaakt. Dit kan in de modus Ruimtedefinitie of Inrichting:
-

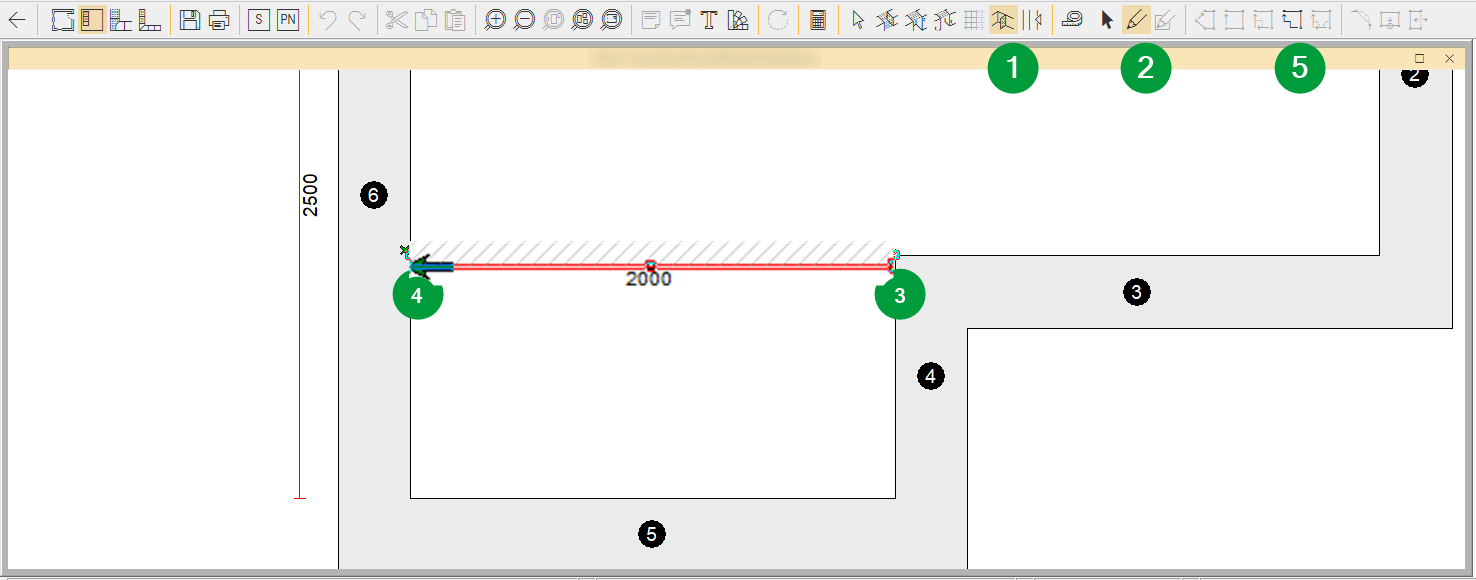

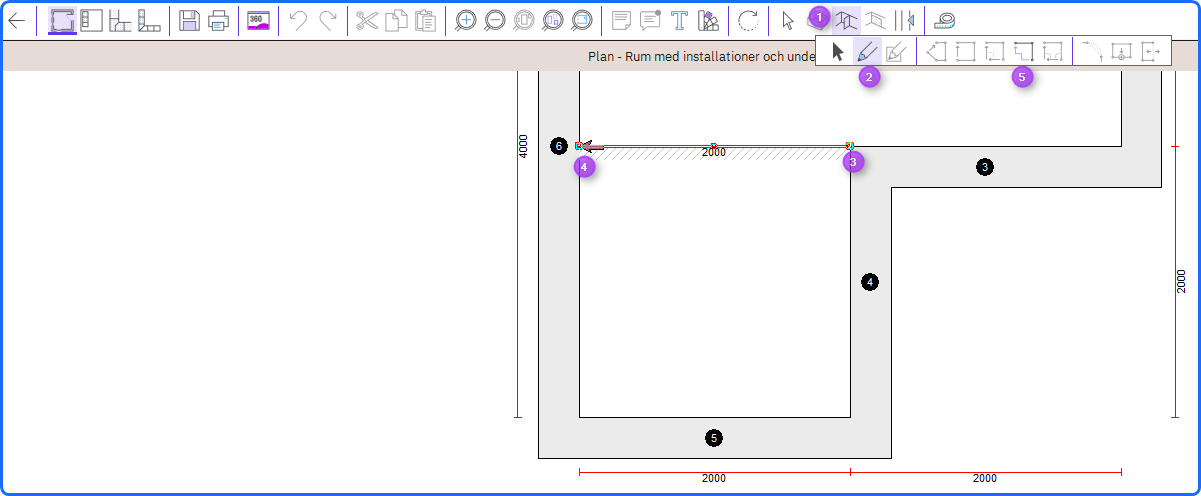

Klik in de planning. Klik op de Binnenmuur tekenen icoon:
- Pictogrammen voor tekengereedschappen zijn nu beschikbaar rechts van het pictogram Binnenmuur tekenen. De Tekengereedschap icoon
zal een enkele lijn trekken.
- Klik op het punt waar u wilt beginnen met tekenen.
- Klik nogmaals op de plaats waar u de regel wilt voltooien.
- De getekende lijn moet nu worden gemarkeerd en de Sluit figuur met aangegeven dikte icoon
is nu beschikbaar.
- Klik op dit pictogram of klik op het pictogram met de witte pijl

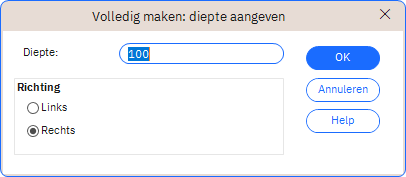

en het volgende dialoogvenster verschijnt:
- In de Compleet: dikte aangeven venster specificeert de diepte en richting van de muur.

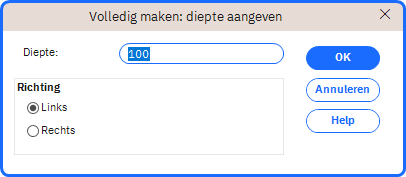

- In dit voorbeeld is de voorgestelde 100 mm ok, maar de richting moet worden gewijzigd in Links (die tegen de klok in is) zodat de binnenmuur gelijk loopt met de buitenmuur.
Opmerking: De richting wordt berekend die relevant is voor het punt van de cursor - Eenmaal geselecteerd klik op Oke.
- Bevestig details in de Eigenschappen binnenmuur en klik Oké.

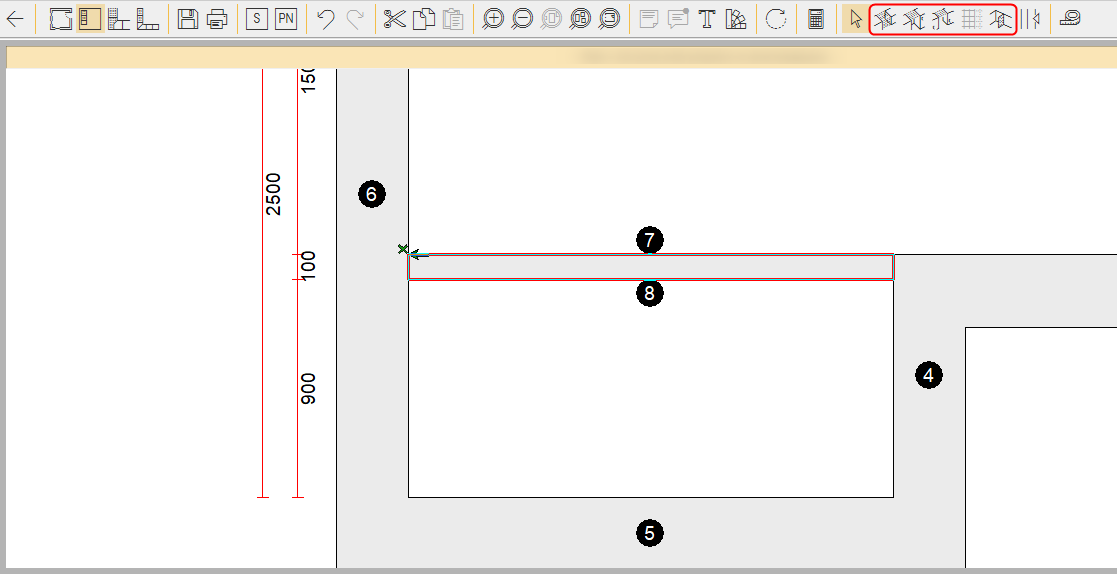

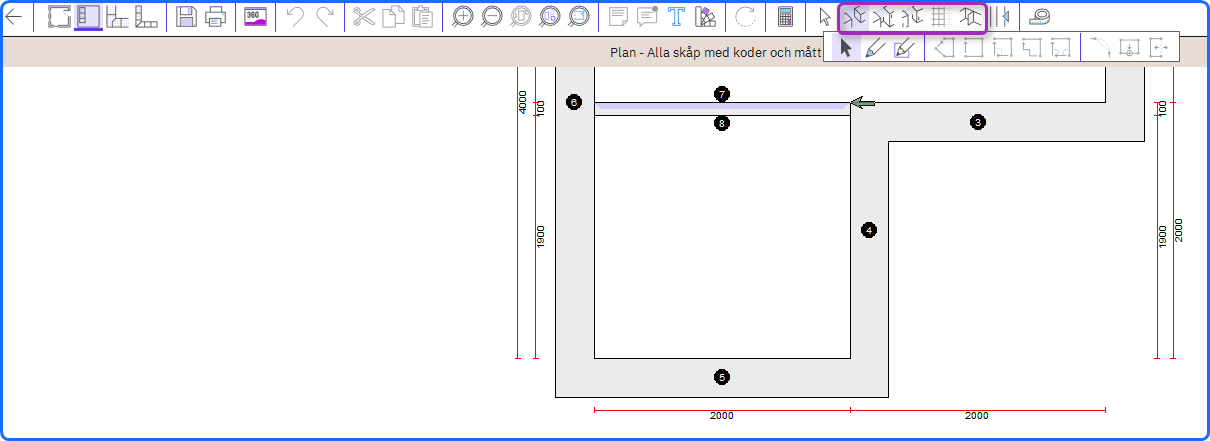

De wand is nu automatisch met vier zijden op de door u aangegeven dikte getekend.
