Door installaties aan een plan toe te voegen, kunt u installatieplannen afdrukken voor de vakmensen en kunt u de zichtbare stopcontacten en schakelaars nauwkeurig plaatsen zodat de klant ze kan zien.
Hoe u een installatieobject kunt toevoegen met de optie om er een symbool aan toe te voegen
- Klik in uw Alternatief op het pictogram Kamerdefinitiemodus
- Klik op een oppervlak waarop het installatieobject moet worden geplaatst (bijvoorbeeld een muur)
- Klik op de Installatieobject toevoegen icoon:

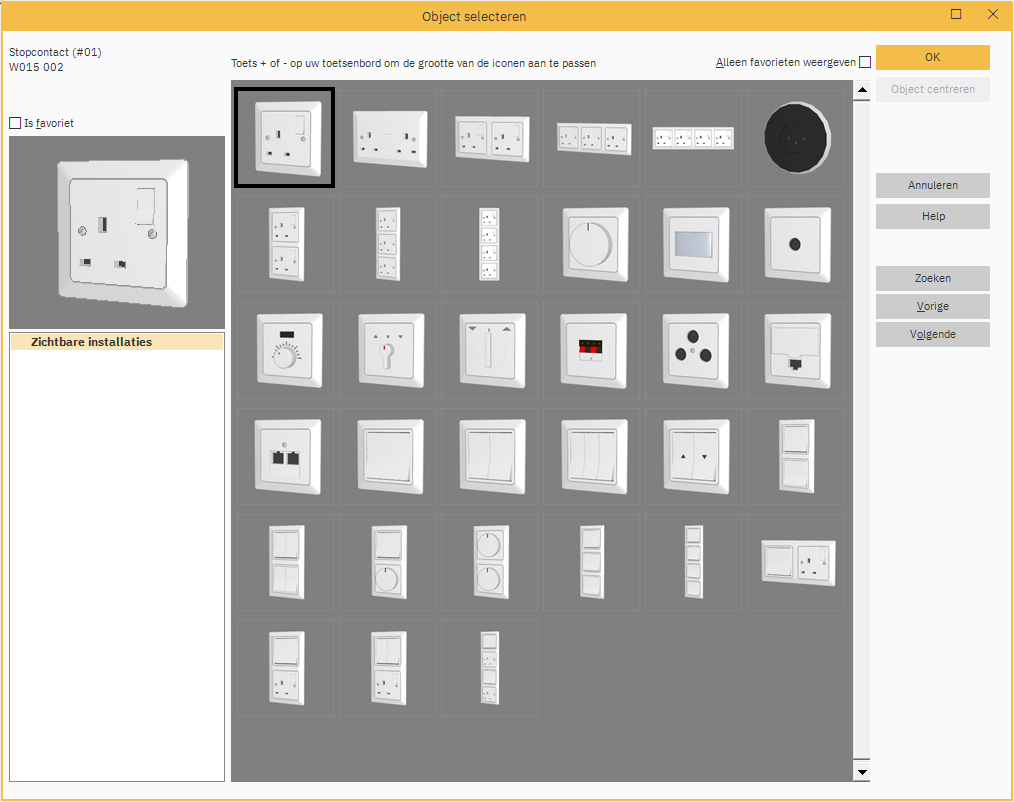

- In de Selecteer object venster, voor zichtbare installaties klikt u om uw keuze te markeren en klikt u op OK.
- Stel de afstand tot de muur en de plaatsing van het object op de muur in en klik na elke selectie op OK. Opmerking: Afstand van Links/Rechts wordt gemeten alsof je voor de muur staat. De plaatsing kan later worden gewijzigd door het installatieobject te slepen en neer te zetten.

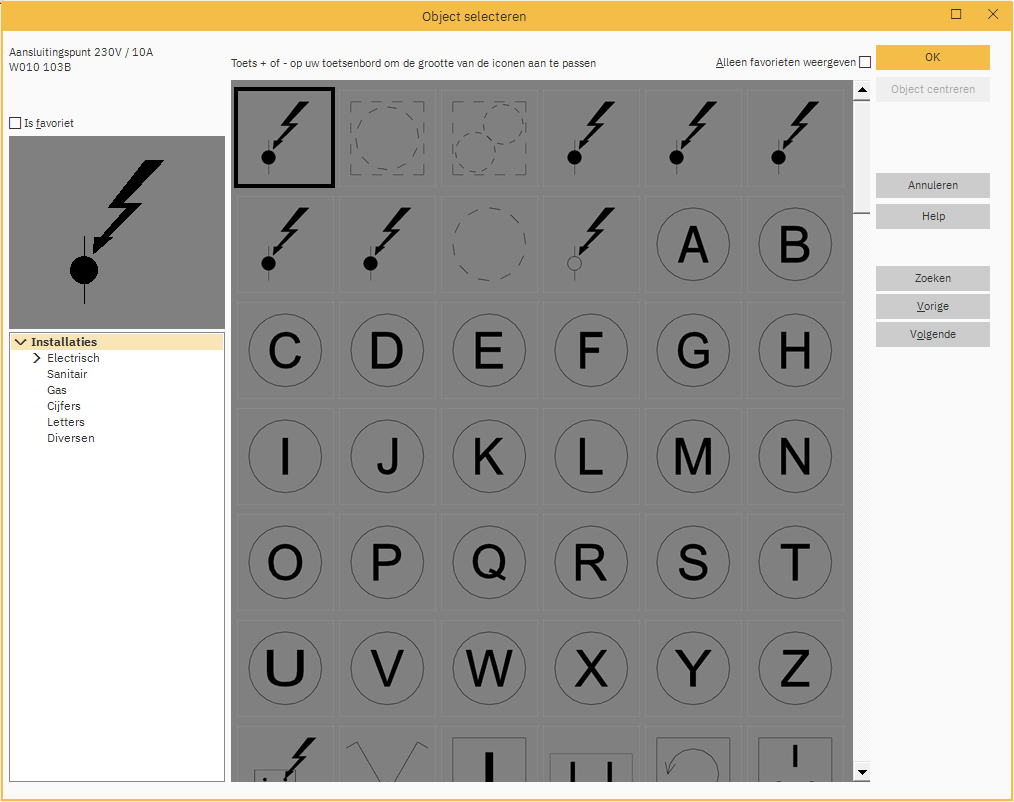

- De Selecteer object venster voor installatiesymbolen wordt nu automatisch geopend, klik en selecteer het relevante symbool dat aan het object moet worden gekoppeld en klik OK. Opmerking: Als u niet wilt dat er een symbool aan het 3D-object wordt gekoppeld, klikt u op Annuleren.
- Als u de parameters eenmaal hebt geplaatst, kunt u als volgt andere aanpassingen aan de parameters maken:
in Definitie van de kamer modus, toegang tot de installatie via Oppervlakken/objecten van de kamer lijst aan de rechterkant. U moet het pijlsymbool naast de weergegeven muur uitvouwen om alle objecten te zien die aan die muur zijn bevestigd. Klik met de rechtermuisknop op het object en selecteer Installatie eigenschappen, hier kunt u veel kenmerken van het installatieobject aanpassen.

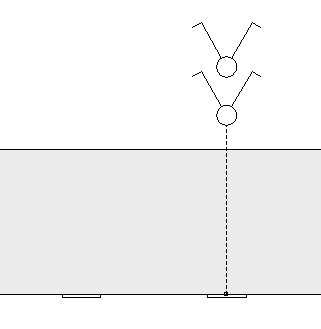

Opmerking: In het onderstaande Plan-venster heeft het installatieobject aan de rechterkant een symbool dat aan het object is gekoppeld. Als je een symbool aan het installatieobject koppelt, onthoudt Winner welk symbool je hebt geselecteerd en stelt het de volgende keer dat je dat installatieobject toevoegt hetzelfde symbool voor.
Hoe u een installatiesymbool kunt toevoegen zonder het object weer te geven
1. Klik in uw Alternatief op het pictogram Ruimtedefinitiemodus
2. Klik op een oppervlak waarop het installatiesymbool geplaatst moet worden (bijvoorbeeld een muur)
3. Klik op de Installatiesymbool toevoegen icoon:
- In de Selecteer object venster voor installatiesymbolen, klik op en selecteer het relevante symbool en klik OK.
- Stel de plaatsing van het object op de muur in. Opmerking: Afstand van Links/Rechts wordt gemeten alsof je voor de muur staat. De plaatsing kan later worden gewijzigd door het installatieobject te slepen en neer te zetten.
