L'aggiunta di installazioni a un piano consentirà di stampare i piani di installazione per i commercianti e consentire il posizionamento accurato delle prese e degli interruttori visibili affinché il cliente possa vederli.
È possibile aggiungere simboli d' installazione al piano facendo clic sull'icona Aggiungi il simbolo tecnico:

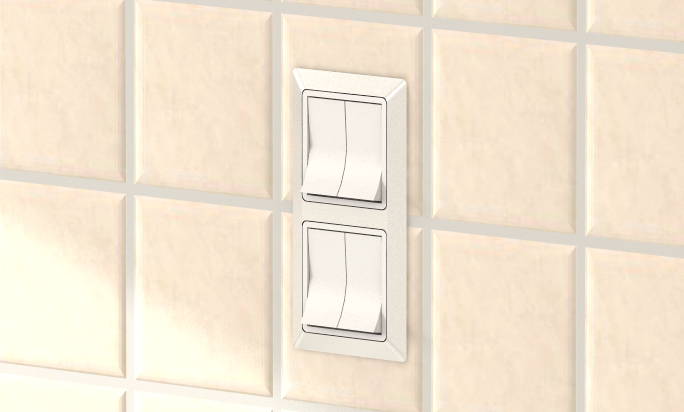

È possibile aggiungere una rappresentazione visiva dell'oggetto facendo clic sull' icona Aggiungi oggetto di installazione:
Aggiungere un oggetto di installazione
- Nella tua variante, fai clic sull'icona della modalità di definizione della stanza
- Fare clic su una superficie su cui posizionare l'oggetto di installazione (ad esempio un muro)
- Clicca sull'icona Aggiungi oggetto di installazione:

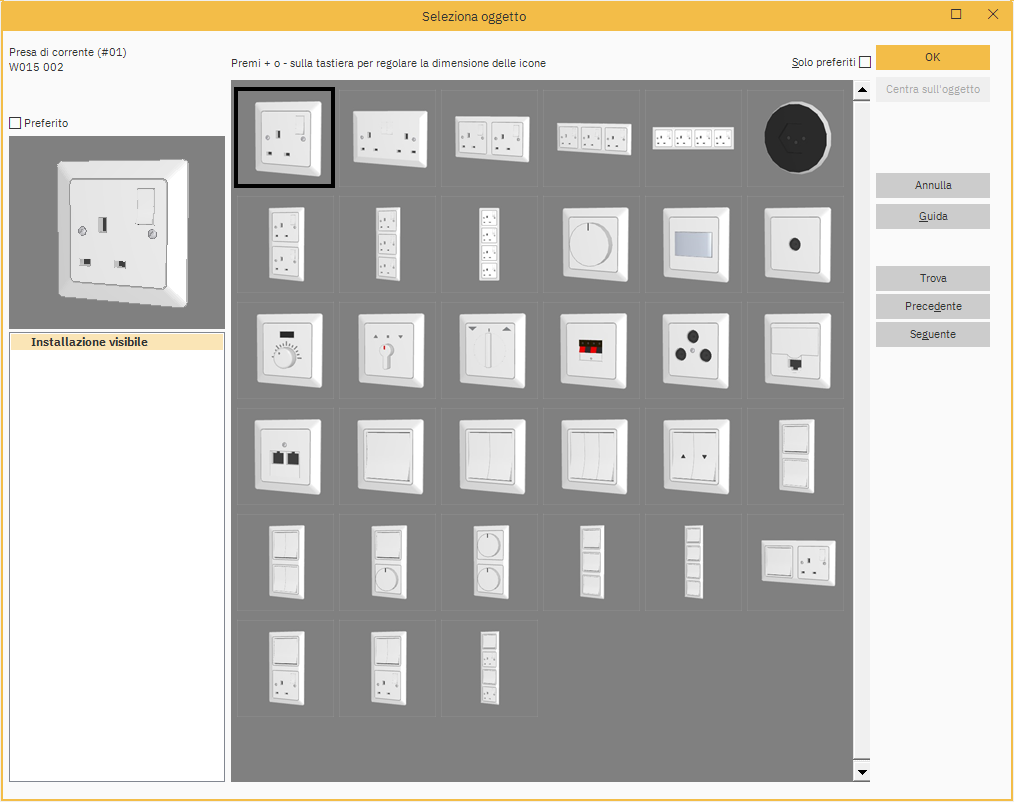

- Nella finestra Seleziona oggetto per installazioni visibili, fare clic per evidenziare la scelta e fare clic su OK.
- Impostare la distanza dalla parete e dal posizionamento della parete dell'oggetto. Nota: Distanza da Sinistra/Destra viene misurata come se ci si trovasse davanti al muro. Il posizionamento può essere modificato in seguito trascinando e rilasciando l'oggetto di installazione.
Aggiungere un simbolo di installazione
1.Nella tua variante, fare clic sull'icona della modalità di definizione della stanza
2. Fare clic su una superficie su cui deve essere posizionato il simbolo dell'installazione (ad esempio un muro)

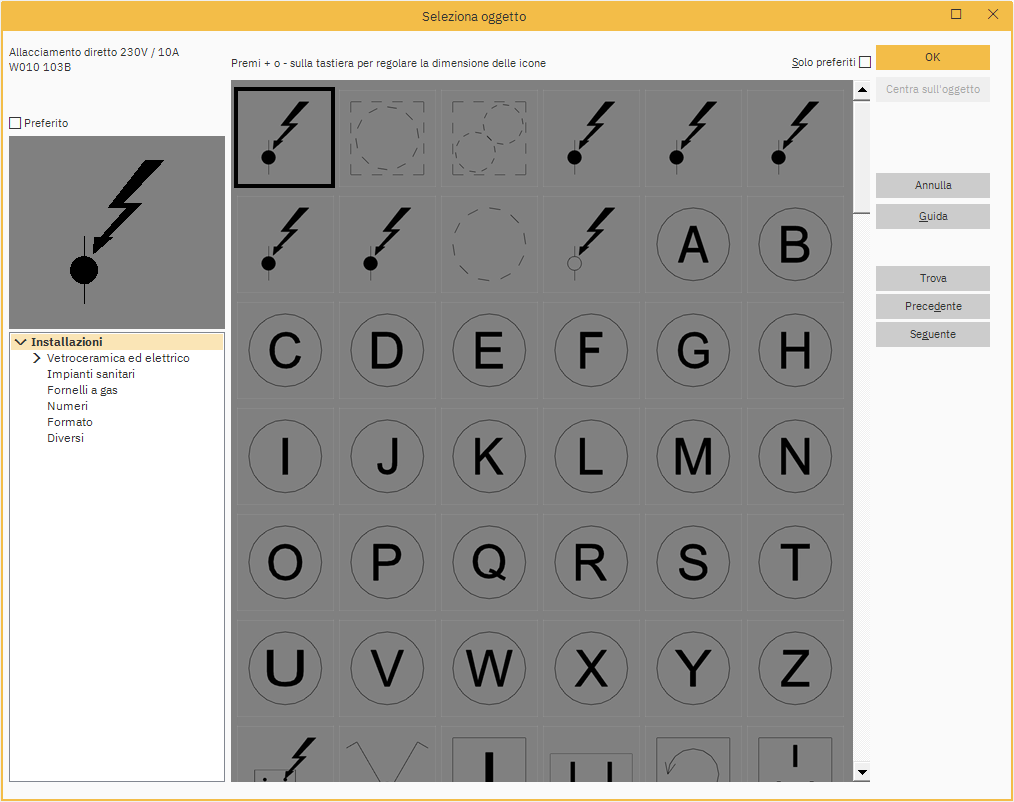

3. Fare clic sull' icona Aggiungi simbolo di installazione: - Nella finestra Seleziona oggetto per simboli di installazione, fare clic e selezionare il simbolo pertinente e clicca OK. Se non si desidera un simbolo collegato all'oggetto 3D, fare clic su Annulla.
- Impostare la distanza dalla parete e dal posizionamento della parete dell'oggetto. Nota: Distanza da Sinistra/Destra viene misurata come se ci si trovasse davanti al muro. Il posizionamento può essere modificato in seguito trascinando e rilasciando l'oggetto di installazione.
- Una volta posizionato, per effettuare eventuali regolazioni: nella modalità Definizione locale, accedere all'installazione tramite l'elenco Superfici/oggetti della stanza sul lato destro. Dovrai espandere il simbolo della freccia accanto al muro elencato per vedere tutti gli oggetti attaccati a quel muro. Fai clic con il tasto destro sull'oggetto e selezionare Proprietà di installazione, qui puoi personalizzare molti attributi dell'oggetto di installazione.

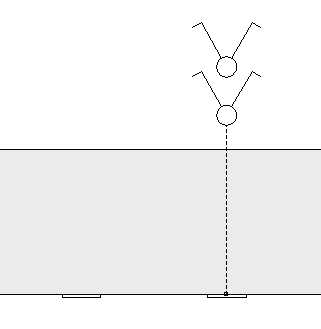

Nella finestra Vista frontale, l'oggetto d'installazione a destra ha un simbolo legato all'oggetto. Se colleghi un simbolo all'oggetto dell'installazione, Winner ricorderà quale hai selezionato e suggerirà lo stesso simbolo la prossima volta che aggiungi quell'oggetto dell'installazione.
