L'ajout d'installations à un plan vous permettra d'imprimer des plans d'installation pour les vendeurs et de placer avec précision les prises et les interrupteurs visibles pour que le client puisse les voir.

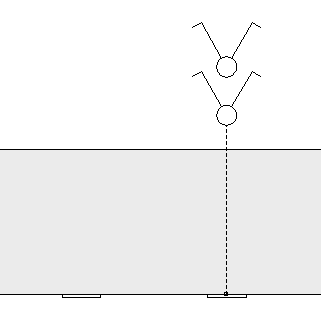

Vous pouvez ajouter des symboles techniques au plan en cliquant sur l'icône Ajouter un symbole technique:

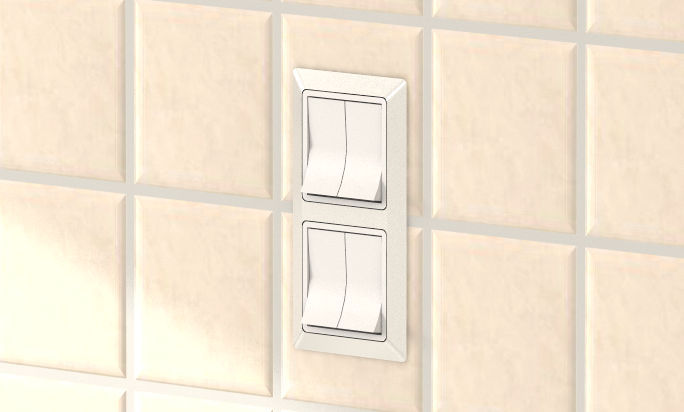

Vous pouvez ajouter une représentation visuelle de l'objet en cliquant sur Ajouter un objet d'installation:
Ajouter un objet d'installation
- Dans votre option, cliquez sur l'icône du mode de définition de la pièce
- Cliquez sur une surface sur laquelle l'objet technique doit être placé (par exemple, un mur)
- Cliquez sur l'icône Ajouter un objet technique:
- Dans la fenêtre Sélectionner un objet technique, cliquez pour mettre en surbrillance votre choix et cliquez sur OK.
- Définissez la distance du mur et le placement de l'objet sur le mur. Note: La distance de Gauche/Droite est mesurée comme si vous vous teniez devant le mur. Le placement peut être modifié ultérieurement en faisant glisser et en déposant l'objet d'installation.
Ajouter un symbole d'installation
1. Dans votre option, cliquez sur l'icône du mode de définition de pièce
2. Cliquez sur une surface sur laquelle le symbole d'installation doit être placé (par exemple, un mur)
3. Cliquez sur Ajouter un symbole d'installation: - Dans la fenêtre Sélectionner un objet pour les symboles d'installation, cliquez sur et sélectionnez le symbole approprié et cliquez sur OK. Si vous ne voulez pas de symbole lié à l'objet 3D, cliquez sur Annuler.
- Définissez la distance du mur et le placement de l'objet sur le mur. Note: La distance de Gauche/Droite est mesurée comme si vous vous teniez devant le mur. Le placement peut être modifié ultérieurement en faisant glisser et en déposant l'objet d'installation.
- Une fois placé, pour faire d'autres ajustements : dans le mode Définition de la pièce, accéder à l'installation via la liste Surfaces/objets de la pièce sur le côté droit. Vous devrez développer le symbole de flèche à côté du mur répertorié pour voir tous les objets attachés à ce mur. Faites un clic droit sur l'objet et sélectionnez Propriétés d'installation, vous pouvez ici personnaliser de nombreux attributs de l'objet technique.
Dans la fenêtre Plan, l'objet technique sur la droite a un symbole lié à l'objet. Si vous liez un symbole à l'objet technique, Winner se souviendra de celui que vous avez sélectionné et suggérera le même symbole la prochaine fois que vous ajouterez cet objet technique.
