Täydennä kuvio annetulla syvyydellä on työkalu, jota käytetään seuraavissa piirustustilanteissa:
| Piirrä ulkoseinä |  |
Piirrä/muokkaa täyte |
|
|
| Piirrä sisäseinä |  |
Piirrä/muokkaa työpöytäkansia |  |
|
| Piirrä/muokkaa koristealuetta |  |
Piirrä/muokkaa valolippoja |  |
|
| Piirrä/muokkaa lisäkaakelit |  |
Tämä työkalu on hyödyllinen, kun tarvitset erittäin tarkan syvyys mitan ja nopeuttaa myös piirtämistä. Kuvake tulee näkyviin työkalupalkkiin, kun olet piirtänyt yhden viivan.
Seuraa alla olevia ohjeita esimerkkinä käytöstä Täydennä kuvio annetulla syvyydellä:
Tässä esimerkissä luodaan sisäseinä. Tämä voidaan tehdä Huoneenmäärittely tilassa tai Kohteiden piirtäminen tilassa:

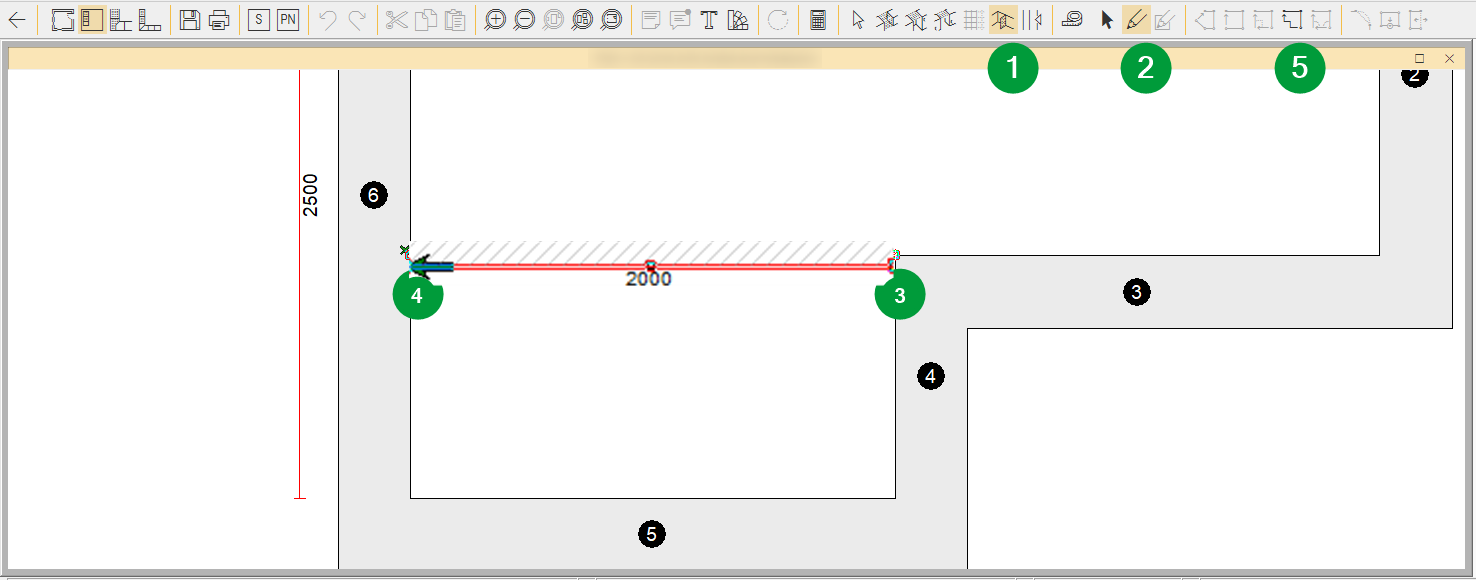

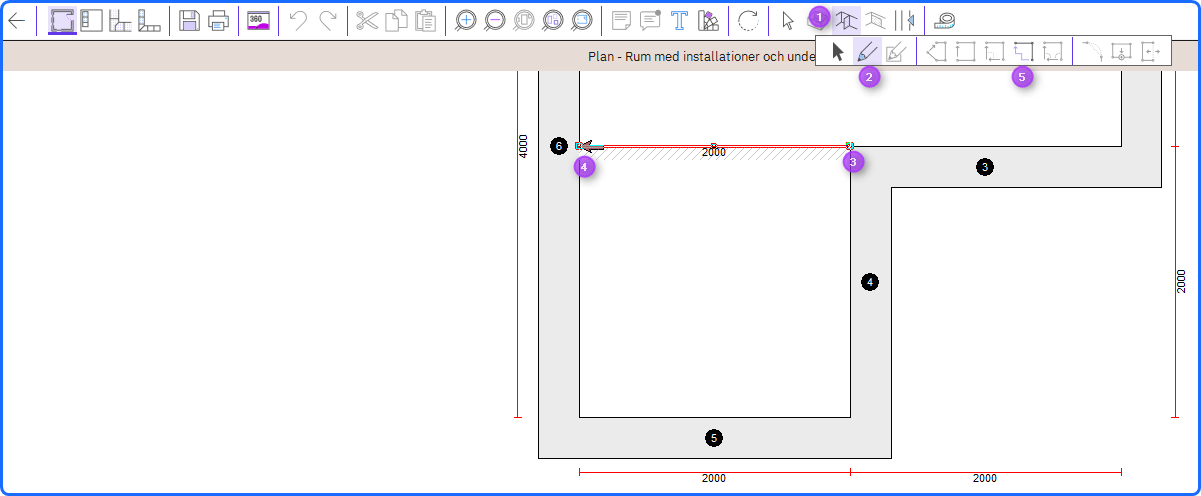

- Klikkaa pohjapiirustus ikkunassa. Paina Piirrä sisäseinä kuvaketta:
- Piirustustyökalukuvakkeet ovat nyt käytettävissä Piirrä sisäseinä -kuvakkeen oikealla puolella. Piirrä reuna kuvake
piirtää yhden viivan. - Klikkaa kohtaa, josta haluat aloittaa piirtämisen.
- Klikkaa uudelleen kohdassa, johon haluat viivan päättyvän.
- Piirretyn viivan tulisi nyt olla aktiivinen ja Täydennä kuvio annetulla syvyydellä kuvake on nyt käytettävissä.
- Klikkaa tätä kuvaketta tai klikkaa valkoista nuolikuvaketta

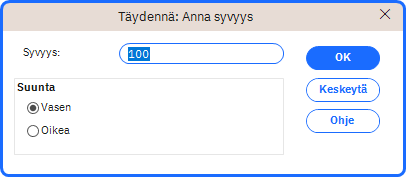

ja seuraava valintaikkuna tulee näkyviin:
- Täydennä: anna syvyys ikkunassa anna seinän syvyys ja kumpaan suuntaan kuvio täydennetään.
- Tässä esimerkissä ehdotettu 100 mm on ok, mutta suunta on vaihdettava Vasen (joka on vastapäivään), joten sisäseinä kulkee samalla tasolla ulkoseinän kanssa.
Huomaa: Suunta lasketaan kohdistimen pisteen mukaan - Kun olet tehnyt valintasi, paina OK.
- Vahvista tiedot kohdassa Sisäseinän ominaisuudet ja paina OK.

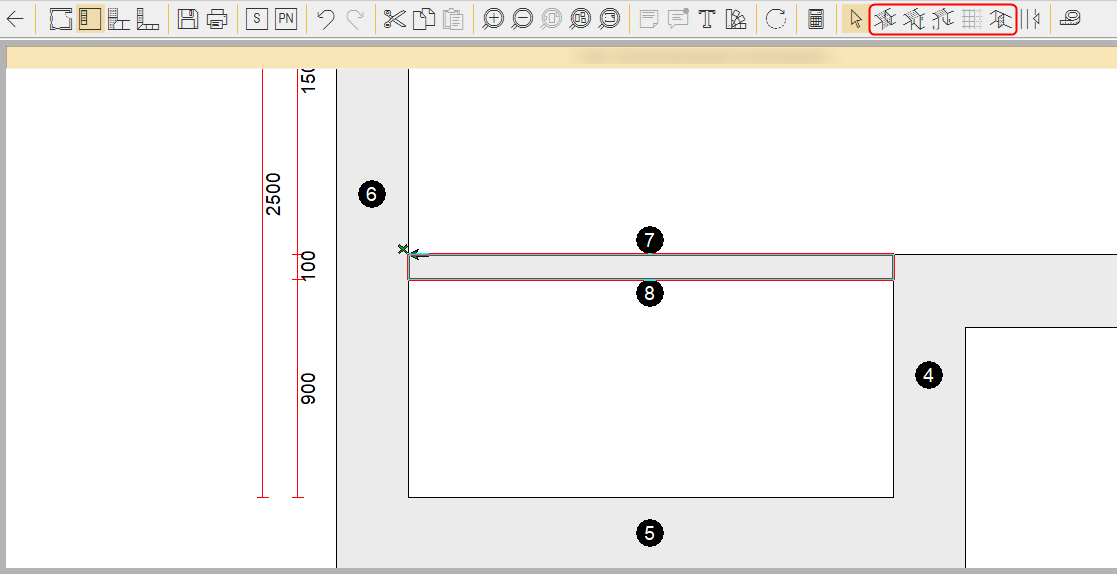

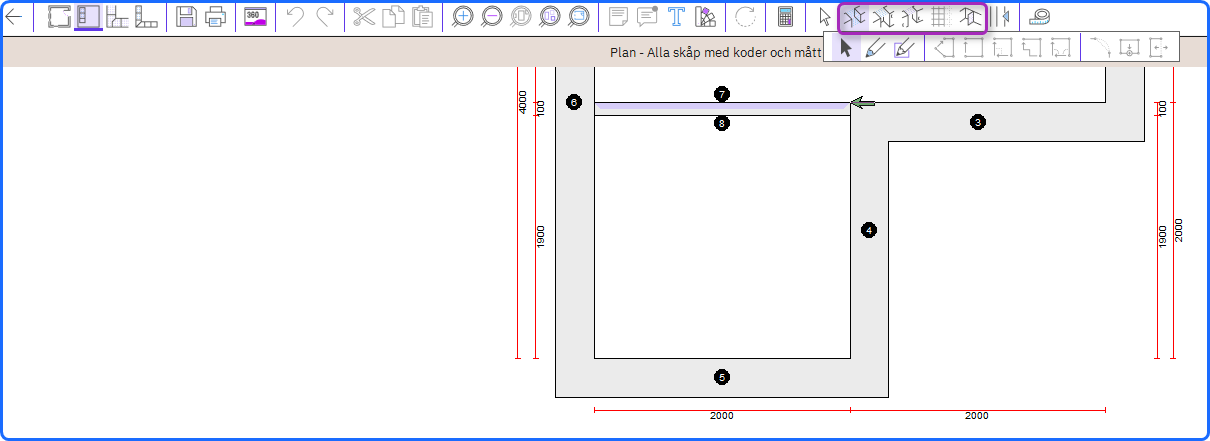

Seinä on nyt piirretty neljällä sivulla automaattisesti ilmoittamaasi paksuuteen.
