Tässä artikkelissa käydään läpi vaiheet ikkunan luomiseksi viistokattojen väliin:

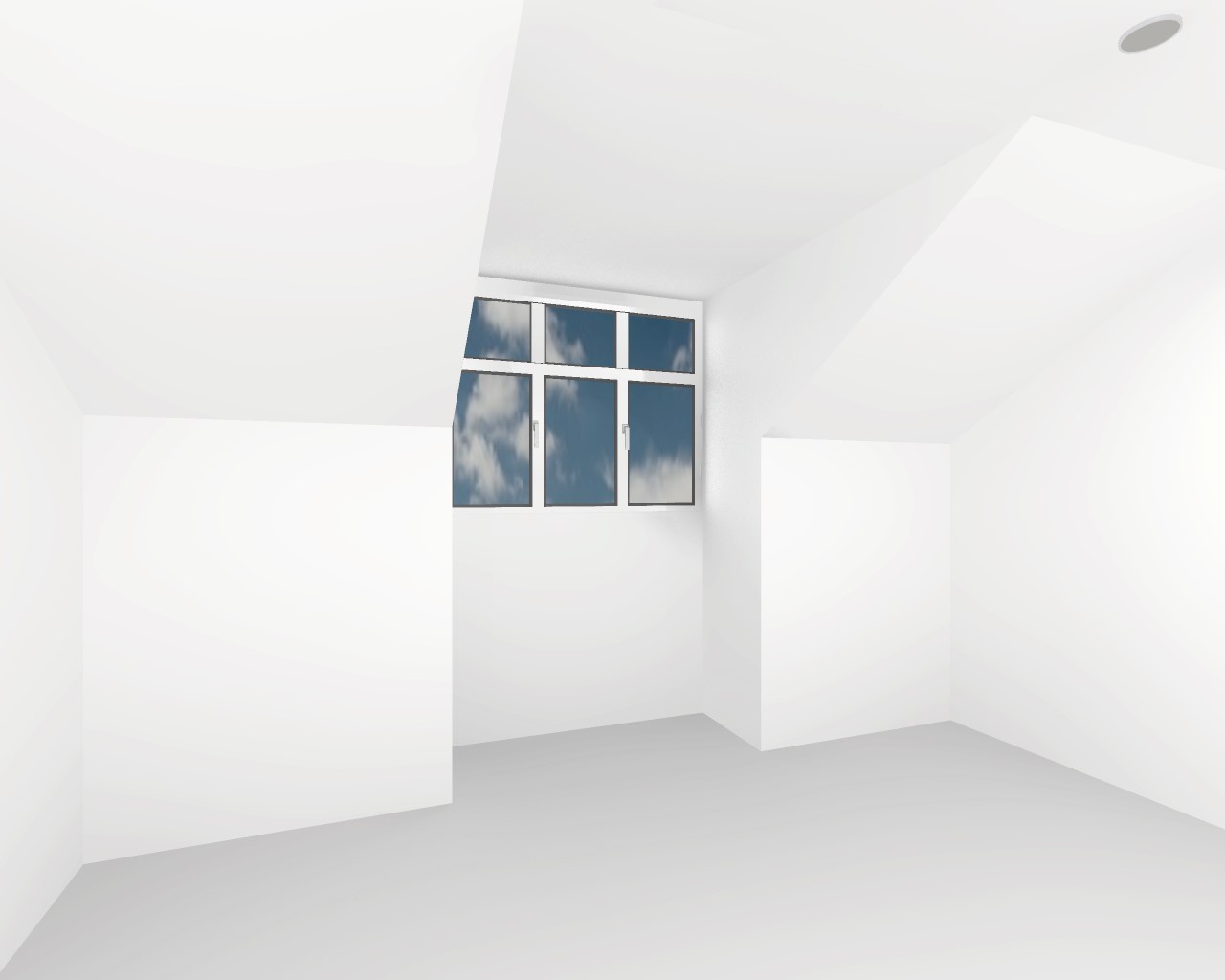

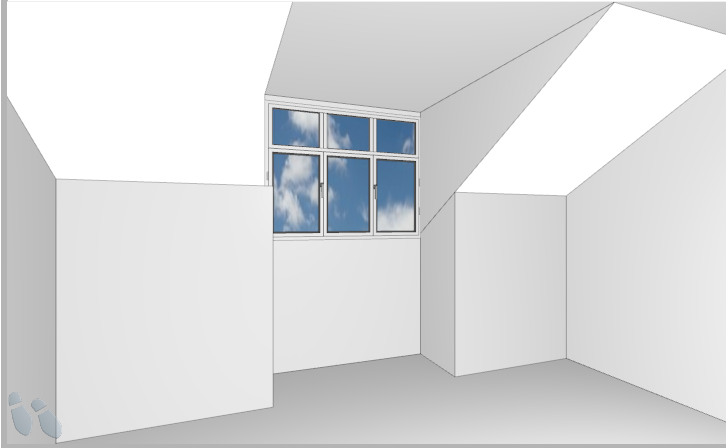

| Ennen renderöintiä: | Renderöinnin jälkeen: |
 |
 |
Huomaa: Jos tarvitset monimutkaisempaa rakennetta, ne voidaan luoda yhdistelemällä viistokattomuotoja ja sisäseiniä. Jos tarvitset apua tässä, ota yhteyttä paikalliseen Tukiryhmään ja toimita heille valokuvia tai piirros siitä, mitä haluat saavuttaa.
Vaihe 1 - Luo viistokatto aukolla
Huoneenmäärittely tilassa:
- Valitse ulkoseinä, johon viistokatto kiinnitetään.
- Klikkaa hiiten oikealla painikkeella ja valitse Lisää viistokattoelementti.
- Valitse kohde ikkunassa, valitse leikkauksesi muotoon sopiva katto ja klikkaa OK.
Huomaa: Esimerkissämme olemme käyttäneet Viistokatto neliö leikkauksella W005 009C. - Anna mitat Kohdeparametrit ikkunassa:
- Leveys - oletusarvoisesti valitun ulkoseinän leveys, mutta sitä voidaan muuttaa tarvittaessa.
- Korkeus - kuinka pitkälle alas seinää viistous tulee.
- Syvyys - kuinka pitkälle ulko seinää kaltevuus tulee huoneeseen (sivuttaissiirtymä).
- Aukon korkeus - Jos haluat aukon yläosan samalla tasolle katon kanssa (kuten esimerkissämme), aseta tämä samaksi kuin Korkeus.
- Etäisyys seinästä, vasen ja Etäisyys seinästä, oikea - Etäisyydet seinän vasemmasta ja oikeasta päästä mitattuna ikään kuin seisot kasvot valittua seinää vasten. Esimerkissämme olemme tehneet niistä yhtä suuria, koska halusimme avauksen olevan keskellä. Näitä asetuksia voidaan kuitenkin käyttää myös ikkunan siirtämiseksi haluttaessasi.
- Paina OK
Vaihe 2 - Luo pilarit sisäseinä toiminnolla
Huoneenmäärittely tilassa:
- Klikkaa Piirrä sisäseinä kuvaketta:
- Kun piirrä reuna työkalu on valittuna, klikkaa kerran ja vapauta se kohdasssa, josta haluat aloittaa sisäseinän piirtämisen, ja vedä sitten viiva ulos.
Huomaa: Tarkkojen mittojen syöttämiseksi klikkaa piirrettyä viivaa hiiren oikealla painikkeella ja valitse Ominaisuudet. Voit syöttää seinän tarkan pituuden tähän. - Klikkaa hiiren oikealla painikkeella ja valitse Täydennä kuvio annetulla syvyydellä.
- Täydennä: anna syvyys ikkunassa, syötä toisen sisäseinän mitta luodaksesi pilarin ja valitse kuvion sulkeutumissuunta:
- Vasen = Vastapäivään kohdistimen nuolen suunnasta.
- Oikea = Myötäpäivään kohdistimen nuolen suunnasta.
Huomaa: Näet suunnitelmassa varjostetun esikatselun seinästä.
- Sisäseinien ominaisuuksissa oletusarvona Korkeus on huoneen koko korkeus. Älä muuta tätä, koska pilarin on kohdattava katon viistous muodostaakseen saumattoman liitoksen. Sen sijaan, klikkaa vain OK.
Toista Vaihe 2 - Luo pilarit sisäseinä toiminnolla luodaksesi tarvittaessa toisen pilarin.
Vaihe 3 - Lisää ikkuna
Katso Ikkunan lisääminen seinälle saadaksesi ohjeet ikkunan lisäämiseen.
Huomaa: Kun olet lisännyt ikkunan, voit raahaa ja pudota ikkunan sijoittamiseksi seinälle. Voit myös klikata hiiren oikealla painikkeella ja valita Kohteen ominaisuudet parametrien, kuten kehyksen, listan ja syvyyden, muokkaamiseksi.
