Winnerissä sanaa asennus käytetään katkaisimille, putkille, pistorasioille. Joskus symbolit on esitettävä saarekkeessa tai seinässä, jossa on kulmia tai listoja. Käytä tätä varten poikkileikkausta.
Tämä artikkeli antaa ohjeita poikkileikkauksen sijoittamiseen ja kuinka asennussymboli sijoitetaan.
Poikkileikkauksen sijoittaminen
- Klikkaa kuvaketta Huoneenmäärittely tila vasemmassa yläkulmassa:
-
Koska on hyödyllistä nähdä keittiökalusteet pohjapiirustuksessa seuraavia vaiheita varten, klikkaa hiiren oikealla painikkeella pohjapiirustuksessa ja valitse Näytettävät kohteet.
-
Valitse Huone asennuksilla ja pöytäkaapeilla.
Huomaa: Muiden kalusteiden näyttäminen pöytäkaappien lisäksi: Näytettävät kohteet valikosta sinulla on valinta Määrittele profiili valitse tämä ja Kohteet näkyminen alueella, voit klikata painikkeita yksiköt ala-yläkaapin välissä ja/tai Seinäkaapit tarvittaessa.
-
Piirrä poikkileikkaus suunnitelmaan:
Katso artikkeli Poikkileikkaukset miten tämä tehdään.

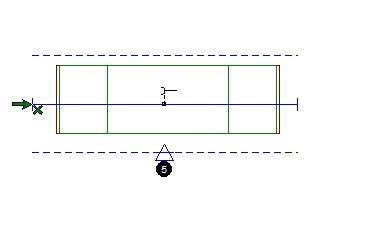

Esimerkki 1: Jos suunnitelmassasi on saareke, piirrä poikkileikkaus sen keskelle ja peitä sen koko pituus:

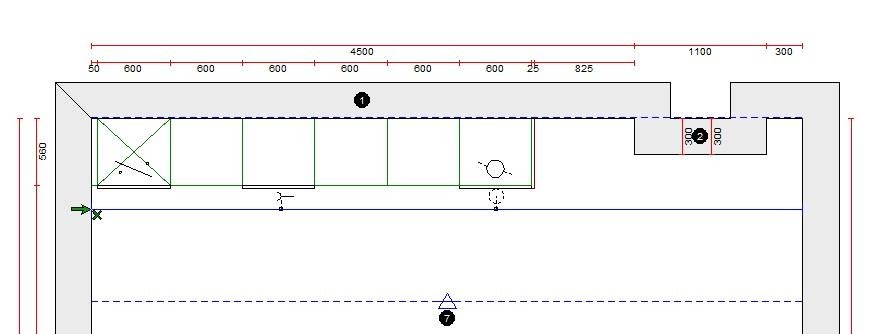

Esimerkki 2: Kun sinulla on lista tai seinä, jossa on kulmat, piirrä poikkileikkaus seinää vastapäätä, lähelle sitä ja peitä koko sen pituus:
- Klikkaa valitse reuna kuvaketta klikkaa sitten poikkileikkauksen viivaa. Valittuasi poikkileikkaus on aktiivinen ja näkyy keltaisena pohjapiirustuksessa. Tämä tarkoittaa, että voit valita erilaisia poikkileikkausnäkymiä hiiren oikealla painikkeella. Lisätietoja käytettävissä olevista valinnoista on artikkelissa Poikkileikkaukset.
Lisää asennukset poikkileikkaukseen
- Kun poikkileikkaus on aktiivinen (katso kohta 5 yllä), klikkaa hiiren oikeaa -painiketta.
- Valitse Lisää asennussymboli.
- Valitse haluamasi asennus ja klikkaa OK.
Vinkki: Pikahaku, asennussymbolit on luokiteltu eri ryhmiin vasemmalla puolella Valitse kohde -ikkunassa: sähkö, LVI, kaasu, määrä, kirjaimet ja sekalaiset.
Klikkaa oikealla olevaa hakupainiketta löytääksesi tarvitsemasi symbolin syöttämällä hakukenttään asennustyypin, esimerkiksi suorakaiteen muotoinen reikä. Winner näyttää sinulle kaikki symbolit, jotka sisältävät hakutekstin kuvauksessa.
-
Voit määrittää kohteen sijainnin Valitse kohteen sijoitus ikkunassa. Voit muokata parametrin eri arvoja klikkaamalla sen riviä ja kirjoittamalla arvon ikkunan alareunassa olevaan kenttään.
- Klikkaa OK ja näet symbolin pohjapiirustus- ja/tai naamakuvassa.
