En Winner, los usuarios pueden añadir un punto(s) a una pared exterior para dividirla y crear una nueva sección(es). Luego, una sección puede moverse, usando las funciones Agregar punto y Desplazamiento paralelo. Esto es útil para añadir una habitación extra a un diseño, por ejemplo un cuarto de servicio, o para modificar las dimensiones de una habitación sin eliminar ninguna pared exterior.
Este video muestra cómo añadir dos puntos y dividir la pared exterior en tres secciones, luego desplazando la sección central.
En el nivel Alternativo, en modo definición de habitación:
-
Haga clic izquierdo en una pared exterior para seleccionarla.
Luego en la versión 12.5a6 o superior
- Haga clic en el icono Agregar punto en la subbarra de herramientas:
O en versiones anteriores
- Haga clic derecho y seleccione Agregar punto.
- En el cuadro de diálogo Dividir línea en dos (agregar punto), introduzca un valor en milímetros (mm) en el campo para Distancia A o Distancia B.
Introducir un valor en Distancia A creará la nueva sección en el lado izquierdo de la pared.
Introducir un valor en Distancia B creará la nueva sección en el lado derecho de la pared.
Nota: Izquierda y derecha se determinan como si el usuario estuviera frente a la pared seleccionada.
- Haga clic en Aceptar.
- Si la pared debe dividirse/seccionarse en más de dos partes, repita los pasos 1 a 3 hasta crear la sección requerida.
Nota: Las paredes se renumeran automáticamente a medida que se crean nuevas secciones.
-
Haga clic izquierdo en la nueva sección de la pared exterior para seleccionarla.
- Haga clic derecho y seleccione Desplazamiento paralelo.
- En el cuadro de diálogo Desplazamiento paralelo de línea, introduzca un valor en milímetros (mm).
Nota: Introducir un + o - determinará la dirección del desplazamiento.
- Haga clic en Aceptar.
Nota: Se puede añadir una pared interior con una puerta para seccionar el área recién creada. Consulte los artículos Dibujar una pared interior y Insertar un objeto en una pared interior.

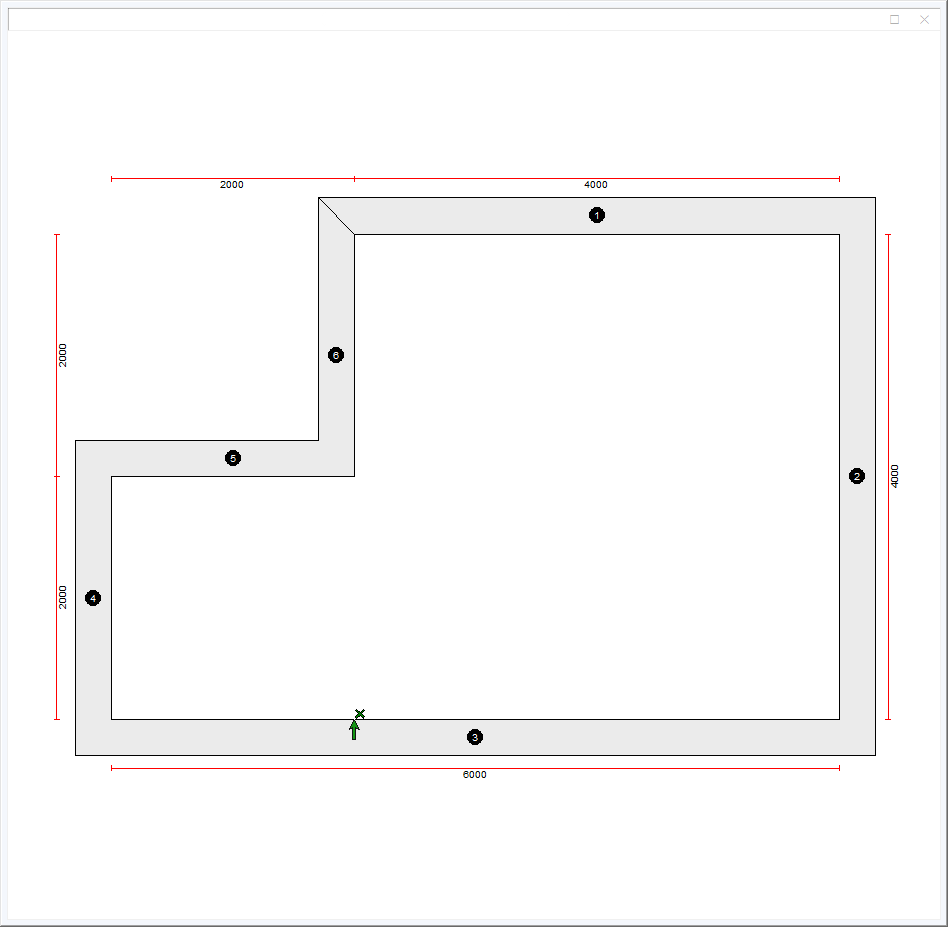

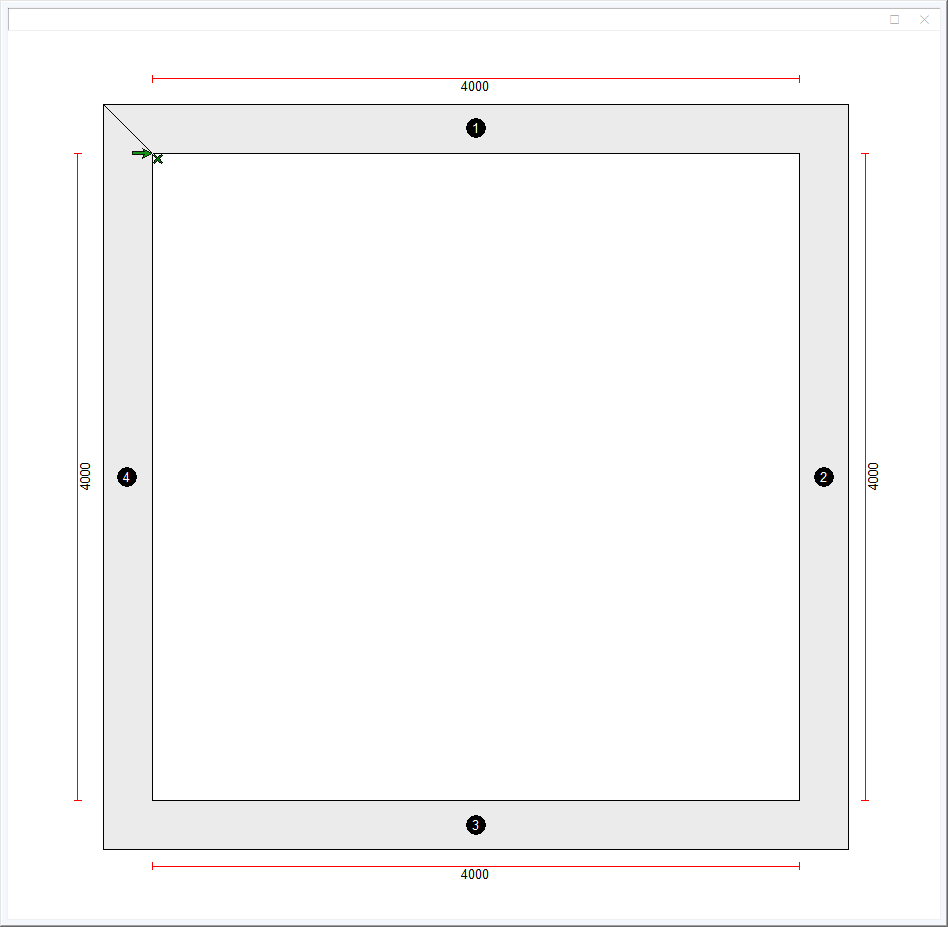

La ilustración a continuación muestra el resultado de añadir un solo punto y dividir la pared exterior en dos secciones:
| Antes | Después |
