El apartado Medidas en el menú Configuraciones del sistema le permite especificar cómo deben comportarse y aparecer las medidas en el dibujo.

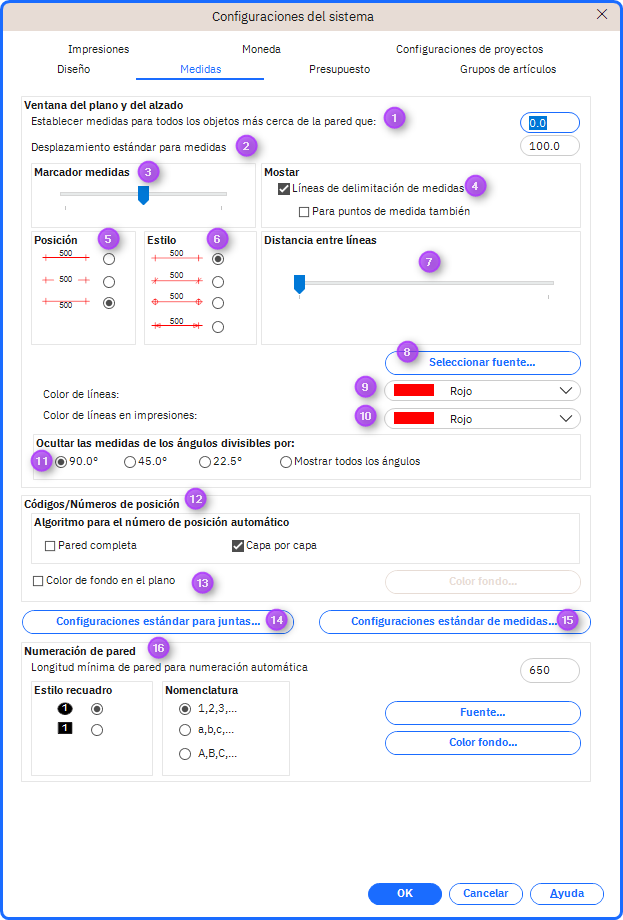

Puede acceder a la pestaña Medidas través del menú: Configuraciones generales Configuraciones del sistema
Cambiar la alternativa actual:

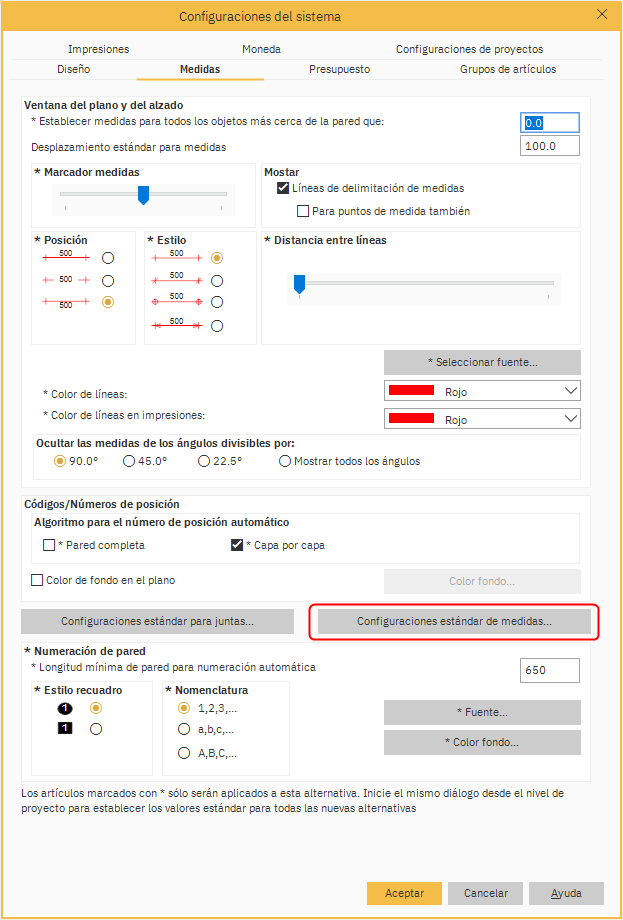

Si abre la opción de menú Configuraciones generales Configuraciones del sistema y selecciona la pestaña Medidas a nivel de la alternativa algunos de los campos están marcados con un asterisco (*) delante de ellos. Si cambia cualquiera de estos campos, los cambios solo afectarán a la alternativa actual, y a las nuevas alternativas que puedan ser creadas posteriormente en el mismo ambiente dentro del mismo proyecto.
Cambiar la configuración estándar para nuevos proyectos:
Si abres la opción de menú Configuraciones generales Configuración del sistema y selecciona la pestaña Medidas a nivel de proyecto, cualquier cambio solo afectará a los nuevos proyectos y alternativas.
-
Establecer medidas para todos los objetos más cerca de la pared que:
Winner mide automáticamente todos los objetos que se colocan en una pared. Especifique en mm a qué distancia de la pared se puede colocar un objeto y seguir midiéndose en la vista en planta y en alzado.
-
Desplazamiento estándar para medidas
En Winner puedes mover las medidas del esquema de encimeras a otra posición. Esto puede ser útil si, por ejemplo, las medidas se cruzan entre sí.
Aquí puede especificar la distancia entre las medidas y la encimera en el esquema de la encimera.
-
Marcador medidas
En este campo puede ajustar el tamaño del marcador de medidas.
Si arrastra el botón deslizante de ajuste hacia la derecha, el tamaño del marcador aumentará y viceversa.
-
Líneas de delimitación de medidas
Si no desea mostrar la línea discontinua que delimita la línea de medida en el plano, debe desmarcar la casilla Líneas de delimitación de medidas.
-
Posición
En esta sección puede definir cómo desea que aparezca el valor relacionado con las líneas de medición en el dibujo del plano y el dibujo del alzado.
-
Estilo
Seleccione cómo deben aparecer las medidas en el dibujo, marcando el formato de medida que prefiera.

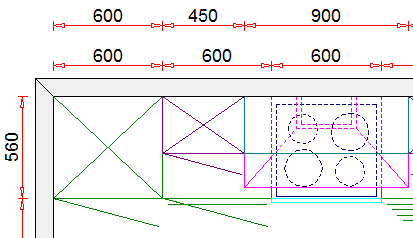

Cuando se selecciona una flecha como estilo de medida, las medidas tendrán este aspecto en el dibujo:
¡ NOTA! Cuando el espacio entre los puntos de medición sea inferior a 250 mm, las flechas desaparecerán.
-
Distancia entre líneas
Puede elegir la distancia entre las líneas de medición arrastrando el botón deslizante de ajuste. Si arrastra el botón deslizante de ajuste hacia la derecha, la distancia entre las líneas de medición aumentará y viceversa.
-
Seleccionar fuente
Haga clic en este botón si desea cambiar la fuente de las medidas (los números, no las líneas).
Cambie la fuente, el estilo de fuente, el tamaño de fuente, los efectos y/o el color. Se mostrará una vista previa de la configuración seleccionada en el campo Ejemplo. Hacer clic OK para guardar los cambios.
-
Color de líneas
Seleccione el color para las líneas de medición de la lista desplegable. Este cambio solo afectará la vista en pantalla (no las impresiones).
-
Color de línea en las impresiones
Seleccione el color de las líneas de medición en las impresiones en color de la lista desplegable.
-
Ocultar las medidas de los ángulos divisibles por:
Si no desea mostrar todas las medidas de los ángulos en el dibujo de la encimera, puede seleccionar ocultar algunas de ellas.
Si, por ejemplo, selecciona la opción 90,0°, todas las medidas de los ángulos divisibles por 90,0° se ocultarán en el dibujo.
-
Códigos/números de posición
Seleccione el posicionamiento de número de unidades. Capa por capa se numerará por la ubicación de la capa de altura de las unidades.
-
Color de fondo en el plano
Marque esta opción para cambiar el color de fondo en el plano. Haga clic Color de fondo.. . para seleccionar el color.
-
Configuraciones estándar para juntas
Haga clic en este botón para cambiar la configuración estándar de las juntas.
-
Configuraciones estándar de medidas
Haga clic en este botón para cambiar algunas de las medidas estándar en Winner en relación con el modo de definición de pieza o medidas estándar para accesorios/distancias a los productos estándar. Esto se aplica a cosas tales como techos, alturas de ventanas y puertas, etc. Ver artículo Medidas por defecto para más información
-
Numeración de pared
En este sección puede definir cómo deben presentarse los números de las paredes en el diseño.
Además, puede definir la longitud mínima de pared para la numeración automática.
-
Longitud mínima de pared para numeración automática
Registre la longitud mínima de las paredes a las que automáticamente se les debe asignar un número de pared. Las paredes con una longitud menor a la registrada no serán numeradas automoáticamente. -
Color de fuente y fondo
Haga clic en estos botones si desea cambiar la fuente o el color de fondo dentro del marco del número de la pared.
