Cuando comienza una nueva alternativa, le lleva automáticamente a las configuraciones de diseño. En esta ventana puede registrar información que solo aplica para esta alternativa y que tiene efecto tanto en el diseño como en el presupuesto.

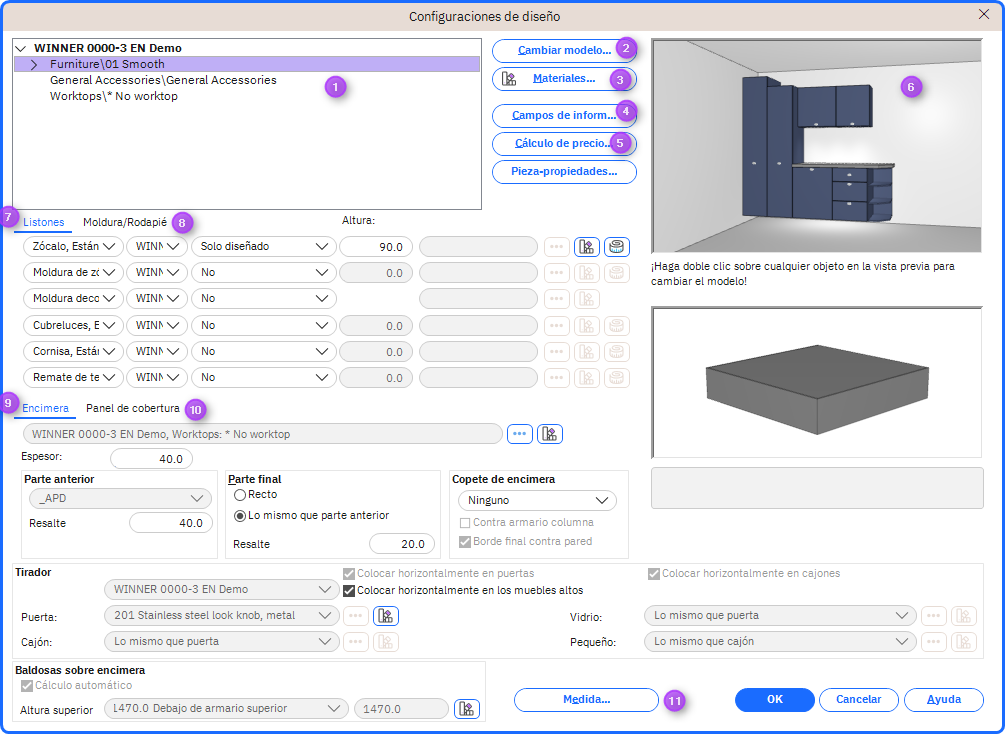

Puede hacer sus selecciones inmediatamente o hacerlas en una fecha posterior accediendo a las mismas opciones a través de Alternativa Configuraciones en la barra de menú. Atajo: F7 Esto le lleva a la ventana Configuraciones de diseño.
Catálogo / Modelo / Acabados

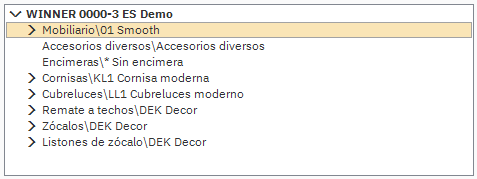

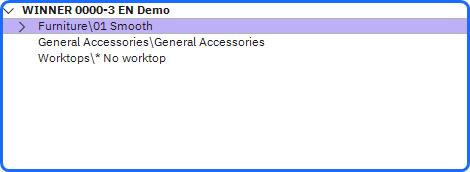

Todos los modelos/grupos de productos y acabados que se utilizan en la alternativa actual se muestran en una estructura de árbol:
Cambiar modelo
Cambias de modelo resaltando primero una línea en la lista Catálogo / Modelo / Acabados. Haga click en Cambiar modelo y seleccione un nuevo modelo junto con cualquier acabado.
Materiales
Al iniciar esta opción, puede cambiar la selección de material para los distintos modelos que aparecen en la lista Catálogo / Modelo / Acabados.
Primero resalte una línea en la lista Catálogo / Modelo / Acabados. Luego haga clic en el botón Materiales.
Campo de información
Cuando imprima un presupuesto, el nombre de todos los catálogos que se utilizan, así como su elección de modelo y acabados, se presentarán automáticamente en un bloque separado en el presupuesto. Para ingresar otra información en el mismo bloque para esta alternativa, use los campos de información.
Registras un campo de información resaltando primero una línea en la lista Catálogo / Modelo / Acabados que pertenezca al catálogo que desea. Luego haga clic en el botón Campos de información.
Cálculo de precio
Para anular los índices de precios del catálogo y los descuentos de clientes para esta alternativa, utilice esta función. Primero resalte una línea en la lista Catálogo / Modelo / Acabados que pertenezca al catálogo que desea. Luego haga clic en el botón Cálculo de precio.

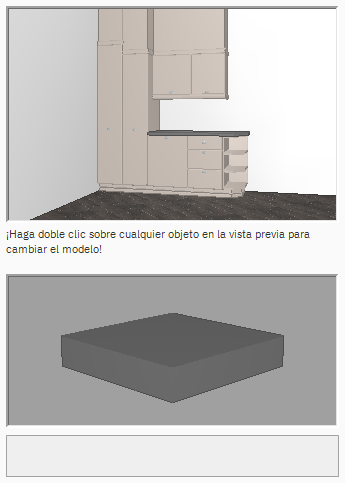

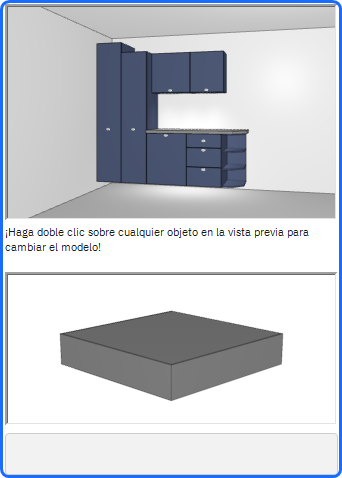

Vista previa de modelo y acabados
En la vista previa superior, Winner muestra el modelo seleccionado con los acabados seleccionados.
En la vista previa inferior, Winner muestra una vista previa de la encimera que ha seleccionado para esta alternativa.
Nota: la vista previa superior mostrará una sección de toda la cocina, pero la vista previa inferior mostrará lo que está ajustando actualmente.
Bordes
En esta pestaña se registra catálogo, código, altura y modelo de los zócalos, molduras de zócalo, molduras decorativas, cubreluces, cornisas y remates de techo que se van a utilizar en el diseño.

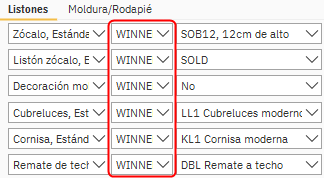

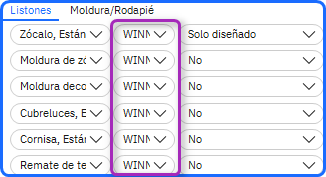

- Catálogo
Seleccione el catálogo que desee de la lista desplegable. Winner sugerirá automáticamente el catálogo principal para la alternativa. - Código

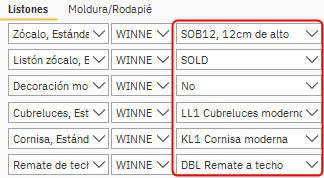

Seleccione el código de la lista desplegable. Winner mostrará los códigos del catálogo seleccionado.
Cuando haya seleccionado el código, automáticamente se le pedirá que seleccione el modelo y cualquier acabado disponible.

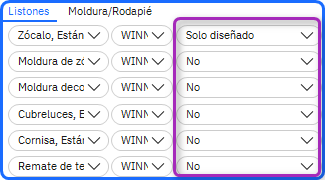

Los códigos que aparecen se obtienen del catálogo seleccionado. Si selecciona el valor solo diseñado, los listones se mostrarán en el dibujo, pero no se transferirán con código y precio al presupuesto. - Altura
Seleccione la altura. El campo no se puede editar si el catálogo controla la altura que se va a utilizar. - Modelo
Winner muestra el nombre del modelo que ha sido seleccionado. Para seleccionar otro modelo/acabado haga clic en el botón a la derecha del campo.
Moldura/Rodapié
En esta pestaña puede seleccionar las molduras y/o rodapiés que se van a usar en el diseño. Puede tener más de una opción para esto; consulte el artículo para obtener más información.
Se pueden seleccionar/deseleccionar molduras y zócalos por pared, tanto para paredes exteriores como tabiques, así como para bordes de tabiques. Esta selección se realiza en el diálogo de propiedades, que aparecerá cuando resaltes el muro, muro falso o borde de muro falso deseado y presiones Control + F5.
- Use molduras en remate de techo
Marque este campo si desea molduras en remate de techo.
¡NOTA! Este campo solo estará disponible cuando seleccione un código para la moldura. - Usar molduras en zócalos
Marque este campo si desea molduras sobre zócalos.
¡NOTA! Este campo solo estará disponible cuando seleccione un código para el zócalo. - Altura
Este campo solo se puede editar si ha seleccionado molduras/zócalos del catálogo de productos de Winner Standard.
Encimeras
En esta pestaña puedes registrar información general sobre las encimeras que utilizarás en el dibujo. Al hacer clic en el '... ' puede editar el modelo/acabados.
- Espesor/grosor
El espesor/grosor en mm. de encimeras que se crean automáticamente en el dibujo. Este espesor/grosor está registrado en el catálogo de su fabricante. Si cambia este valor, todas las encimeras creadas automáticamente cambiarán de grosor. Si dibujas una encimera a mano alzada, siempre te preguntarán qué grosor quieres que tenga la encimera.
Borde frontal
Forma del canto frontal de todas las encimeras del dibujo.
- Saliente
Voladizo en mm. de los cantos frontales de las encimeras creadas automáticamente en el dibujo. El voladizo se calcula a partir del marco del mueble (sin puerta).
Copete
En este cuadro de grupo puede seleccionar la forma del copete de todas las encimeras del dibujo.
- Forma del copete
Forma del borde final de todas las encimeras del dibujo. Puede seleccionar entre Derecho borde final y Igual que el copete delantero. - copete extremos salientes
Voladizo en mm. del copete de las encimeras creadas automáticamente en el dibujo.
Vertical
En este cuadro de grupo puede seleccionar el copete, así como si debe usarse contra una pared y/o una columna.
Esta función solo está disponible si el catálogo que se está utilizando para esta alternativa se modifica para ello.
Panel de cobertura
En esta pestaña puede registrar información general sobre los paneles de revestimiento que puede utilizar en el dibujo. Con el menú desplegable, puede desactivarlos o seleccionar la ubicación que los activa. Al hacer clic en el '... ' puede editar el modelo/acabados.
- Espesor/grosor
El espesor/grosor en mm. de cubrir paneles que se crean automáticamente en el dibujo. Este espesor/grosor está registrado en el catálogo de su fabricante. Si cambia este valor, todos los paneles de cobertura creados automáticamente cambiarán de grosor. Si dibuja un panel de cubierta a mano alzada, siempre se le preguntará qué grosor desea que tenga el panel de cubierta.
Borde frontal
Forma del borde frontal de todos los paneles de cobertura en el dibujo.
- Saliente
Voladizo en mm. de los bordes frontales de los paneles de cubierta creados automáticamente en el dibujo. El voladizo se calcula a partir del marco del mueble (sin puerta).
Copete
En este cuadro de grupo puede seleccionar la forma del borde final de todos los paneles de cobertura en el dibujo.
- Forma del copete
Forma del copete de todos los paneles de cobertura en el dibujo. Puede seleccionar entre Derecho borde final y Igual que el copete delantero. - copete extremos salientes
Voladizo en mm. del copete de los paneles de cubierta creados automáticamente en el dibujo.
Áreas disponibles en la pestaña del panel Encimera y Revestimiento:
Tiradores
Seleccione el código que desee de la lista desplegable. Los códigos que aparecen en la lista desplegable se obtienen del catálogo seleccionado para tiradores. Si selecciona el valor Solo Diseñado, el identificador seleccionado se mostrará en el dibujo, pero no se transferirá con el código, la cantidad y el precio a la presupuesto. En la ventana se mostrará una vista previa del controlador que se ha resaltado/seleccionado. Si hace clic en el icono de la paleta de colores, puede modificar el color del tirador.
Al hacer clic en el botón más opciones:
se abre el cuadro de diálogo "Seleccionar producto". Aquí puede seleccionar/modificar el tirador del catálogo seleccionado, además de poder buscar por código.
- Colocar horizontalmente en las puertas
Algunos tiradores se pueden colocar tanto horizontal como verticalmente en las puertas. La colocación vertical se sugiere automáticamente. Si selecciona este campo, todos los identificadores se colocarán horizontalmente en el dibujo. No puede cambiar esta ubicación para cada puerta individual. - Colocar horizontalmente en los cajones
Si marca este campo, todos los tiradores de los cajones se colocarán horizontalmente en el dibujo. Puede editar esta ubicación para cada sorteo individual. - Puerta
Tiradores que se colocan en todas las puertas. Seleccione el código que desee de la lista desplegable. Los códigos que aparecen en la lista desplegable se obtienen del catálogo que se define como el catálogo principal de la alternativa.
Si selecciona el valor Estándar, aparecerá un identificador estándar en el dibujo, pero no se transferirá con el número, el código y el precio al presupuesto. - Vidrio
Tiradores que se colocan en todas las puertas de cristal. Seleccione el código que desee de la lista desplegable. El valor Igual que la puerta se sugiere automáticamente. - Cajón
Tiradores que encajan en todos los cajones. Seleccione el código que desee de la lista desplegable. El valor Igual que la puerta se sugiere automáticamente. - Pequeña
Tiradores que caben en todos los cajones pequeños. Seleccione el código que desee de la lista desplegable. El valor Igual que el cajón se sugiere automáticamente.
Baldosas sobre encimera
En este cuadro de grupo puede registrar información sobre baldosas sobre encimeras.
Nota: Para evitar huecos no deseados en el revestimiento, las unidades deben colocarse exactamente en la pared (ya sea manualmente o utilizando la función de desplazamiento automático a la pared).
- Cálculo automático
Este campo se activa automáticamente cuando selecciona un patrón para los mosaicos. Puede activar o desactivar el campo como desee, marcando o desmarcando la casilla de verificación. Esto activará o desactivará la colocación automática de mosaicos.
Al hacer clic en la muestra de color, puede seleccionar el patrón en todas las baldosas sobre encimeras. Esta función se aplica a todas las paredes donde se colocan las baldosas automáticamente. Para seleccionar un patrón de mosaico para una pared en particular, haga clic para resaltar una pared en Modo de definición de habitación y luego haga clic en el Edite la configuración de color para la habitación y los objetos. icono
Nota: El único ajuste dimensional que puede realizar para la colocación automática de mosaicos es la altura superior, esto se ajusta mediante la lista desplegable.
Mediciones
Al iniciar esta función, puede cambiar todas las medidas estándar que están definidas en el catálogo. Si edita medidas estándar, los objetos afectados por estas medidas se editarán automáticamente en el dibujo.
