Para dibujar un techo inclinado en Winner, vea Colocar un abuhardillado en una pared.
Winner convertirá automáticamente estos objetos en Superficie abuhardillado. La selección de la superficie es lo que se necesita para colocar objetos como ventanas.
Agregar objeto abuhardillado
Todos los Objetos abuhardillados se componen de varias superficies de abuhardillado, por ejemplo, frente y lados.
Winner genera automáticamente las superficies de abuhardillado necesarias según la colocación del objeto abuhardillado en la pared.

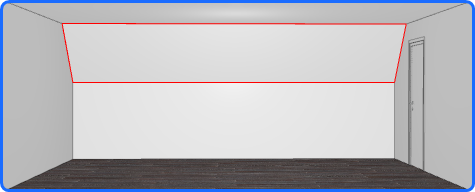

- Si el objeto abuhardillado tiene la misma anchura que la pared, solamente "el frente" del objeto abuhardillado se mostrará en la perspectiva, por tanto Winner sólo generará esta superficie:

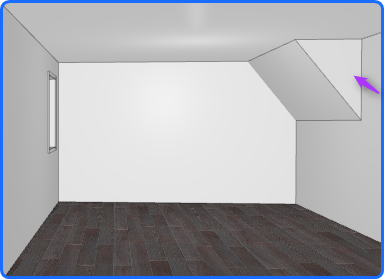

- Si el objeto abuhardillado es colocado en el centro de la pared, tanto el frente como los lados del objeto se mostrarán en la perspectiva:
Marcar Superficie abuhardillado
Todas las superficies de abuhardillado generadas se mostrarán bajo el objeto abuhardillado al que pertenezcan en la sección Superficies de pieza/objetos.

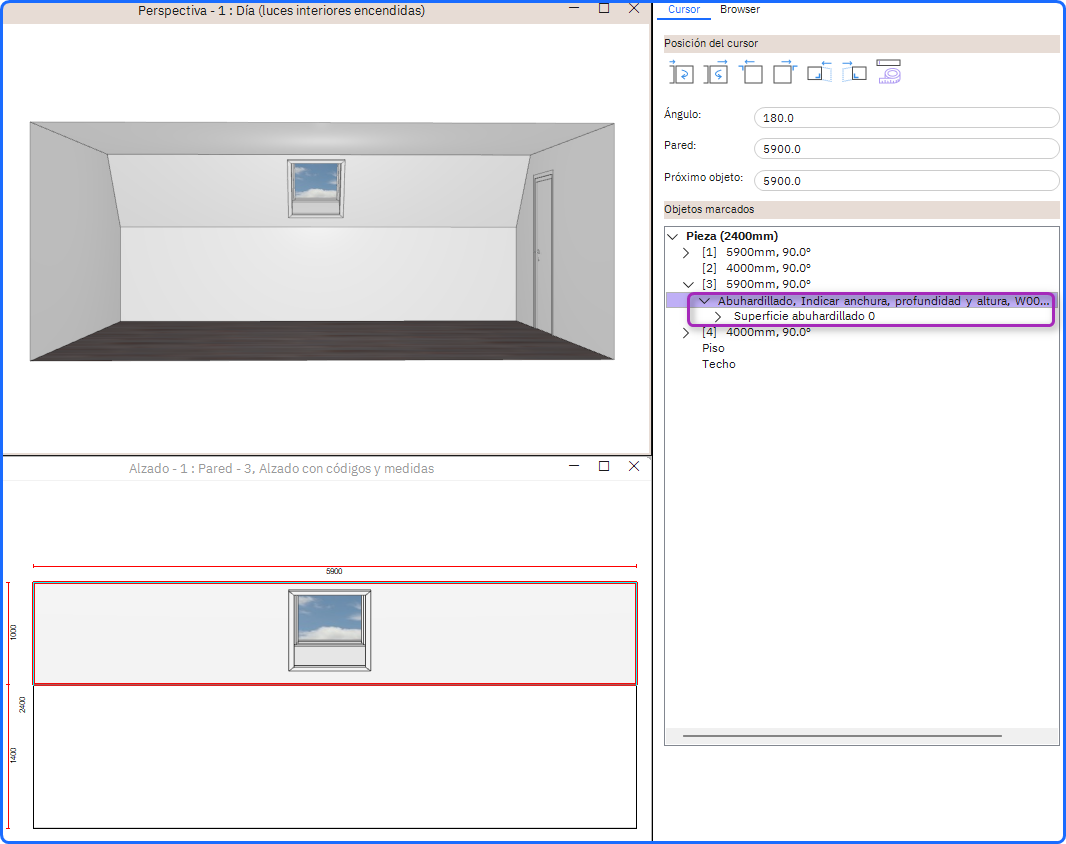

Utilice el cuadro de grupo para seleccionar el Superficie abuhardillado:

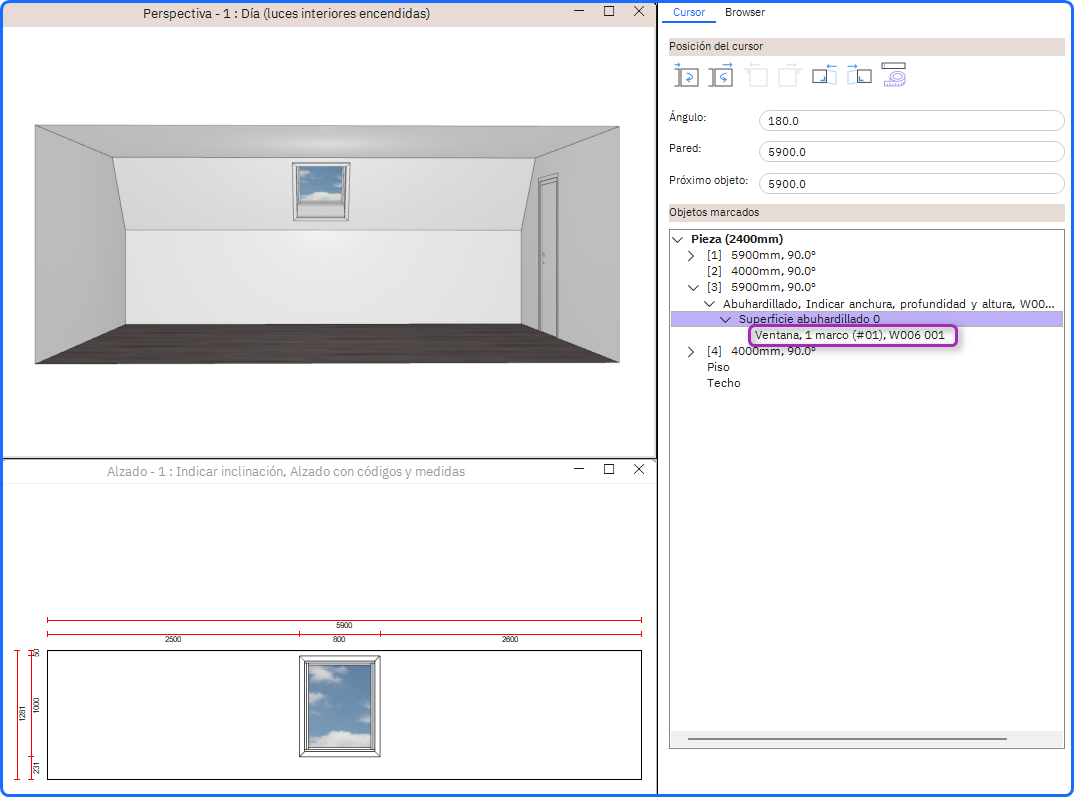

Si coloca un objeto de pared, por ejemplo una ventana, en un objeto abuhardillado, el objeto de pared se mostrará cuando seleccione la superficie de abuhardillado correspondiente.
Simultáneamente dicha superficie de abuhardillado se mostrará en la ventana del alzado:
Cómo se coloca un objeto de pared en una superficie de abuhardillado está descrito en la sección Cómo insertar una ventana en el techo o en el abuhardillado
