Puede crear una adición de un ventanal en su plan siguiendo los siguientes pasos:
Nota: este es el método de la versión 12.4a3 adelante.

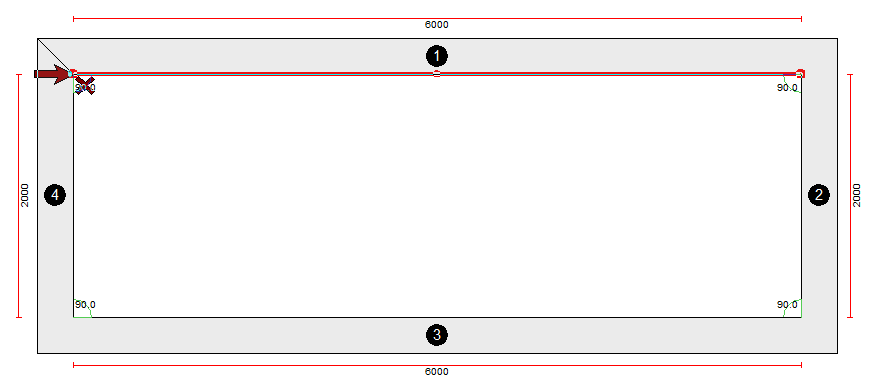

Comience insertando sus paredes.
- En este ejemplo, Pared 1 será la base para crear el ventanal.
Las medidas en este ejemplo son: - Ancho frontal del ventanal: 2000 mm
- Paredes a cada lado del ventanal: 1000 mm
- Por tanto, la longitud inicial de la pared requerida en este ejemplo será de 6000 mm.
Crear puntos en el Muro 1
- Haga clic derecho en Pared 1 y seleccione Agregar punto.
- En la ventana Dividir línea en dos, ingrese 1000 mm en Distancia A para crear la pared en el lado izquierdo del ventanal.
- Haga clic derecho en Pared 2 y repita el proceso: seleccione Agregar punto e introduzca 1000 mm en Distancia B para crear la pared lateral derecha.

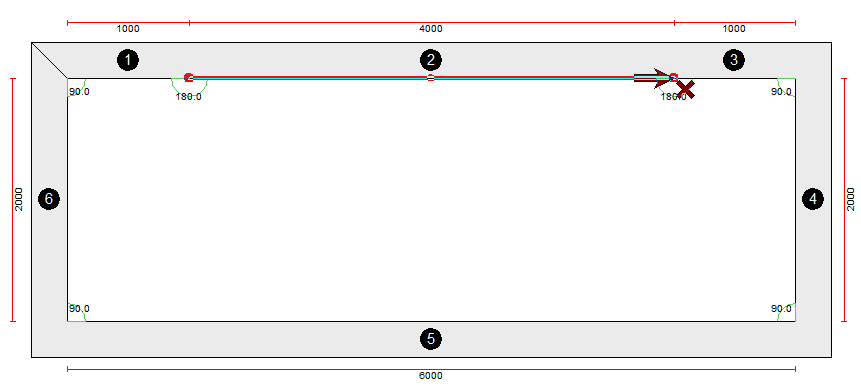

Ahora tendrás 3 paredes en la misma línea.

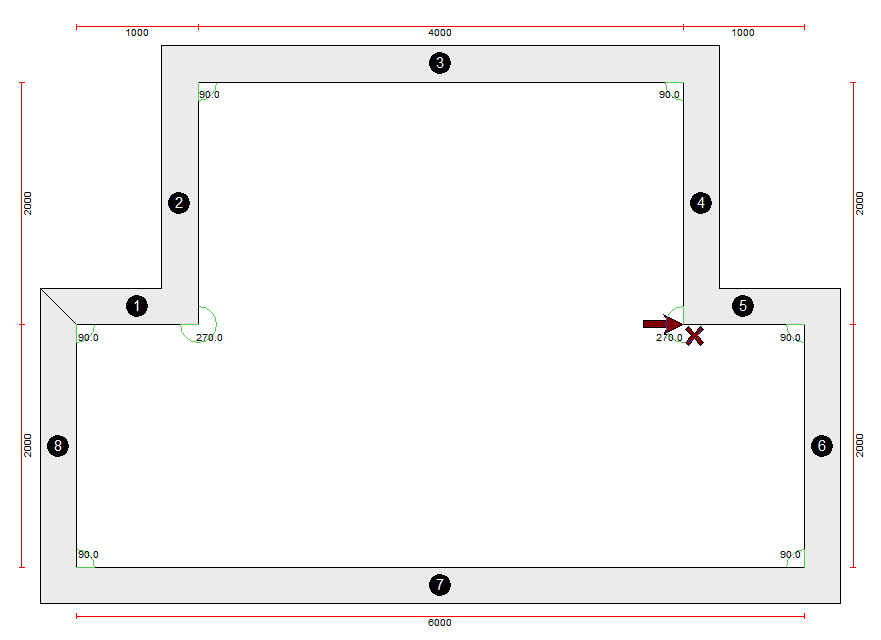

Muro de cambio paralelo 2
-
Haga clic derecho en la pared 2 y seleccione cambio paralelo.
- En la ventana Línea de cambio paralelo, ingrese la distancia que desea que se extienda la ventana salediza. En este ejemplo será de 2000 mm.
- Haga clic en OK.
Se han creado muros automáticamente en ambos lados.
Acortar la longitud de la pared 3
- Haga doble clic Pared 3.

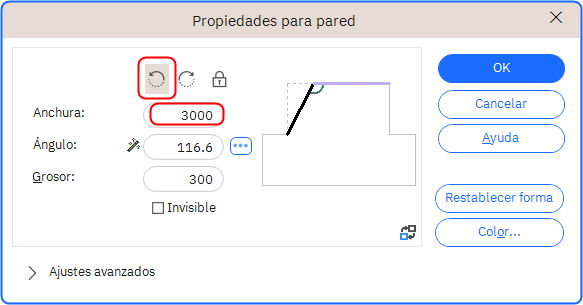

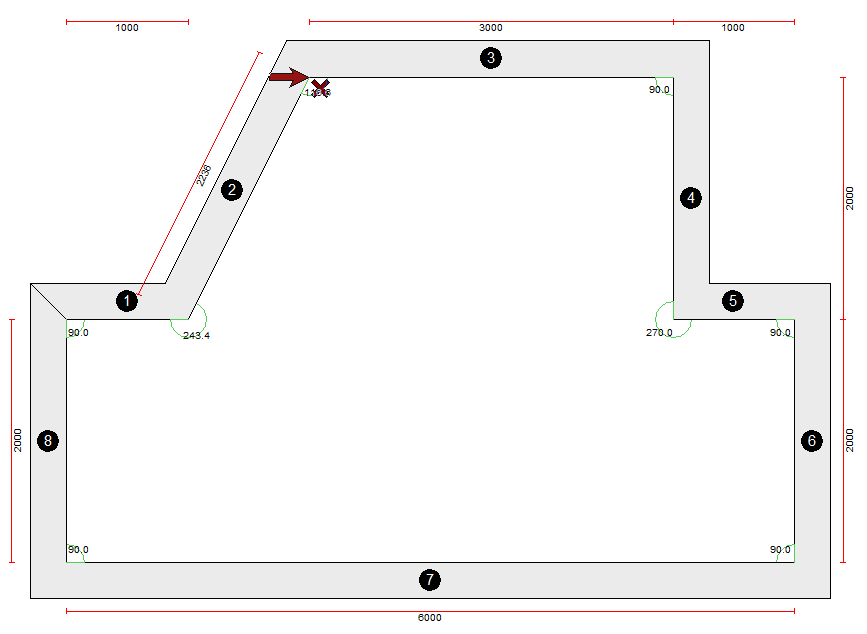

- En la ventana de propiedades de la pared, cambie el Longitud De 4000 a 3000.
- Selecciona el El cambio afectará al icono de la pared anterior.
- Haga clic en OK.
-
Haga doble clic en la pared 3 de nuevo.

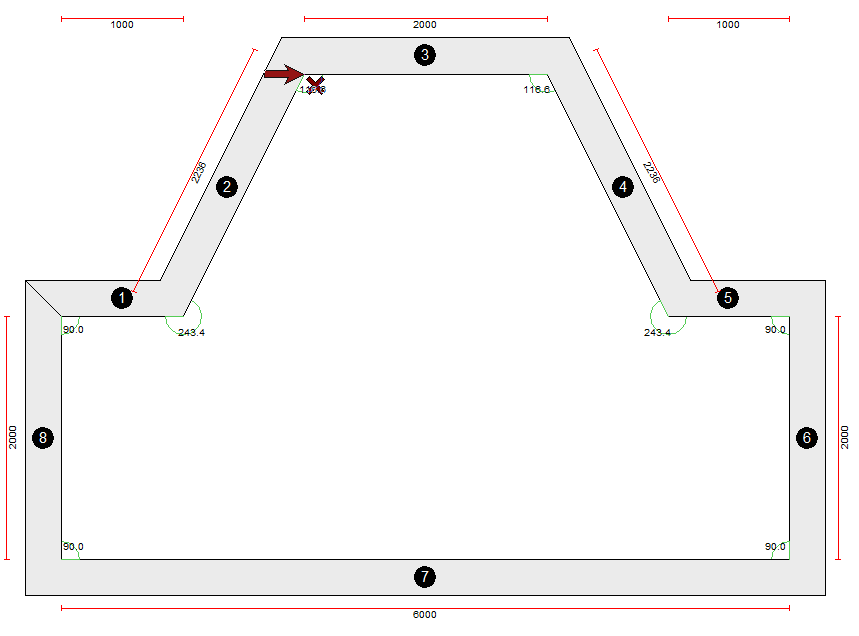

- Cambiar el Longitud esta vez de 3000 a 2000 mm.
- Selecciona el icono y El cambio afectará al siguiente de la pared.
- Si es necesario utilice el icono de alternancia
hasta que en la vista previa muestre la forma que necesita.
- Haga clic en OK.

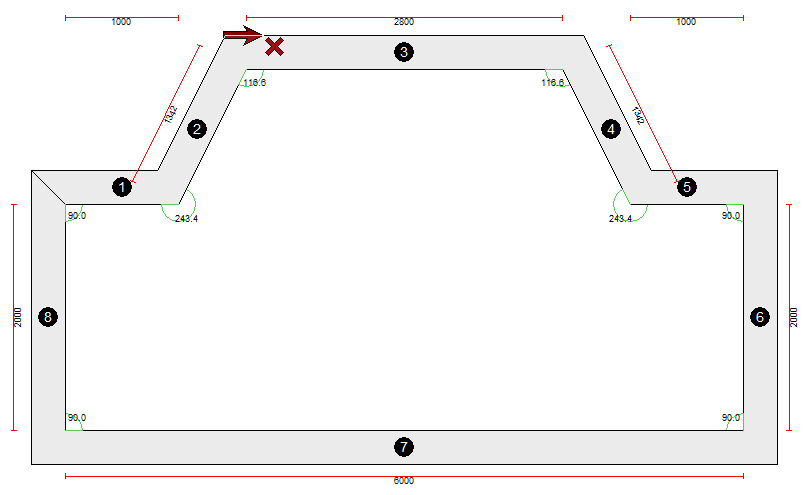

Ahora se ha agregado un ventanal al plan. Si la extensión es demasiado larga o corta, utilice el desplazamiento paralelo para realizar ajustes:
- Botón derecho del ratón Pared 3.
- Seleccionar Cambio paralelo.
- En la ventana Línea de desplazamiento paralela, ingrese la cantidad que desea ajustar la longitud extendida.
Nota: Introduzca una cifra negativa para acortar.
