En WInner se utilizan instalaciones para interruptores, tuberías, enchufes. A veces es necesario mostrar los símbolos en una isla o en una pared con esquinas o una moldura.
Por ejemplo:
“Quiero dibujar instalaciones en una isla de cocina, ¿cómo puedo hacerlo?”
“Tengo una moldura o una pared con esquinas pero no puedo ver las instalaciones en el alzado, ¿cuáles son mis posibilidades?”
Para ello, utiliza una vista en sección.
- Haga clic en el icono modo Definición de pieza en la esquina superior izquierda:
-
Como es útil ver los muebles de la cocina en el plano para los próximos pasos, haga clic con el botón derecho del mouse en el plano y seleccione Capas visibles.
-
Elige la opción Sala de instalaciones y muebles bajos.
Es posible que también necesite ver otros muebles además de las unidades bajas. En el mismo menú Capas visibles tienes la opción Definir perfil donde puede hacer clic en unidades entre B y W (base y pared) y unidad de pared botones que se encuentran en el Objetovisibilidad área.
Consejo: El menú Capas visibles también está disponible haciendo clic derecho en el Elevación vista donde puede encontrar opciones como Plano de instalación con objetos. o con objetos y códigos.
-
Dibuje una vista en sección en el plano:
ver artículo Vistas seccionales para saber cómo hacer esto.

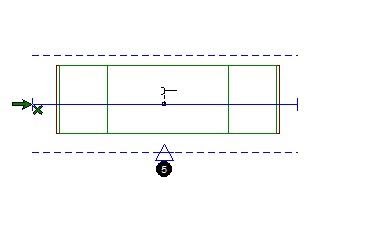

Ejemplo 1: si tiene una isla en el plano, dibuje la vista en sección en el medio y cubra toda su longitud:

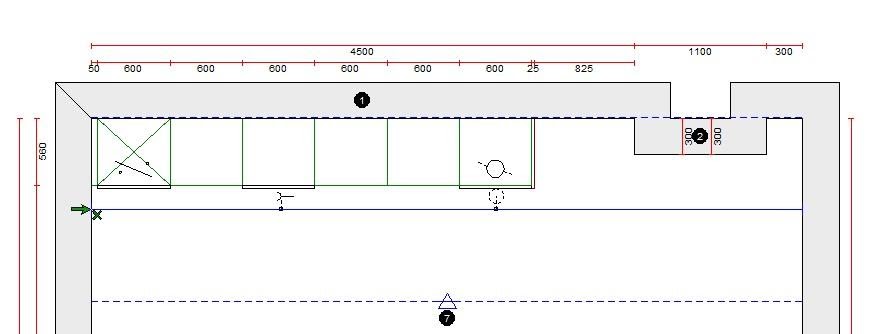

Ejemplo 2: Cuando tenga una moldura o una pared con esquinas, dibuje la vista en sección frente a la pared, ciérrela y cubra toda su longitud:
- Haga clic en la herramienta Seleccionar y luego haga clic en la línea de vista seccional. Una vez seleccionada, la vista en sección está activa y en el plano en amarillo Significa que puede elegir diferentes opciones de vista en sección con el botón derecho del mouse. Para obtener más detalles sobre las opciones disponibles, consulte el artículo Vistas seccionales.
Insertar instalaciones en una vista seccional
- Cuando la línea de vista seccional esté activa (ver punto 5 arriba), haga clic en el botón derecho del mouse.
- Seleccione añadir símbolo de instalación.
- Elija la instalación que desee como si fuera una pared y haga clic en OK.
Consejo: Para una búsqueda rápida, los símbolos de instalación se clasifican en diferentes grupos en la zona izquierda de la Seleccionar ventana de objeto: material eléctrico, de fontaneria, gas, números, letras y varios.
Haga clic en el botón de búsqueda a la derecha para encontrar el símbolo que necesita ingresando el tipo de instalación en el cuadro de búsqueda, por ejemplo, orificio rectangular. Winner te mostrará todos los símbolos que contienen el texto de búsqueda en la descripción.
-
Puede establecer la posición del objeto en la ventana Seleccione la ubicación del objeto. Puede modificar los diferentes valores de un parámetro haciendo clic en su línea e ingresando el valor en el campo de entrada en la parte inferior de la ventana.
- Hacer clic OK y verá el símbolo en la vista en planta o alzado
