Puede crear un dibujo libre de relleno en su Alternativa para que actúe como una pared curva o usar un bloque de construcción en los productos Estándar.
No se podrán insertar puertas ni ventanas en las paredes curvas como en una pared normal del plano.

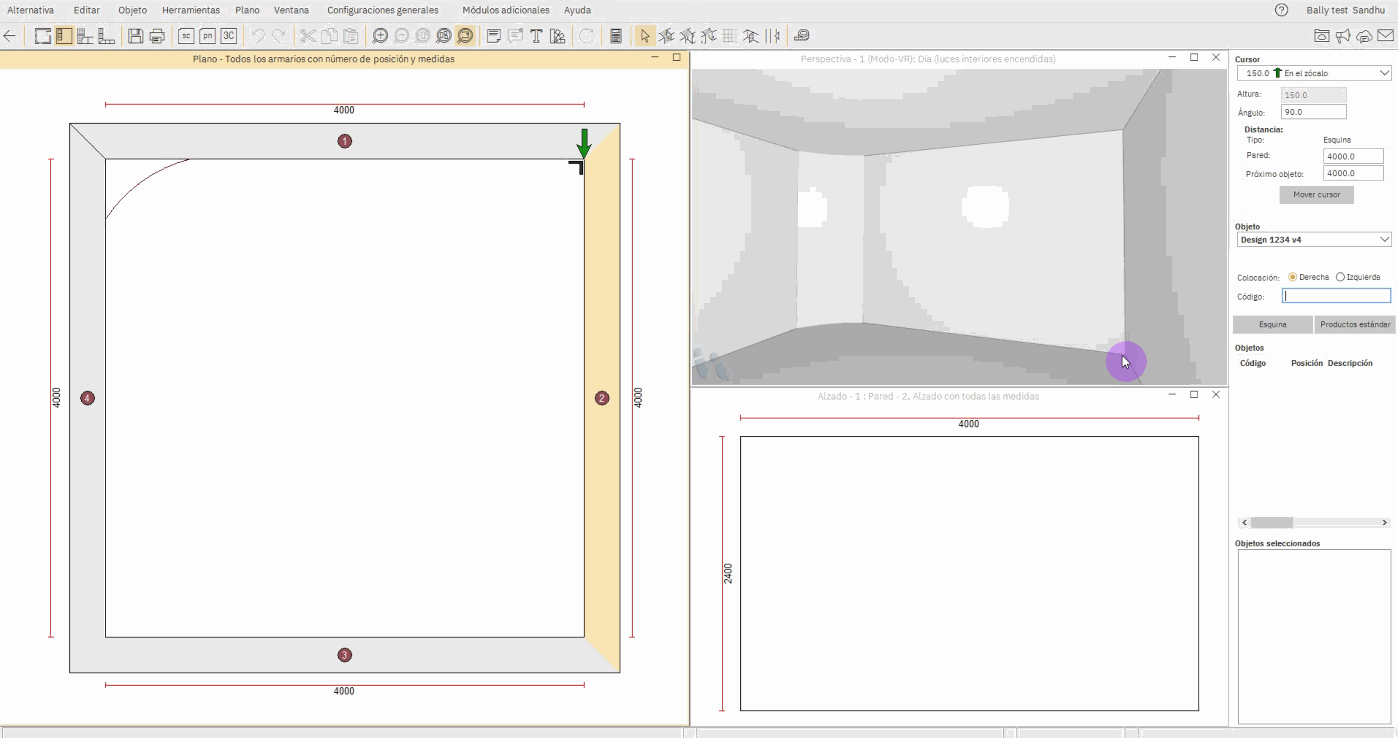

Productos estándar
- Mueva el cursor a la esquina de la habitación que desea que se vea curva.
- Seleccione la opción Productos estándar.
- Seleccione la opción del menú Interiores, bloques y cubos de madera.
- Seleccione el elemento Curva W500 214B.
- Hacer clic en OK.
- Establezca la posición de altura como En el piso, (Arriba) y haga clic OK.
- Coloque la Altura del objeto a la misma altura que las paredes del plano (la altura predeterminada es 2400 mm).
- Selecciona el Radio del objeto como el radio de la curva que necesita.
- Hacer clic en OK.

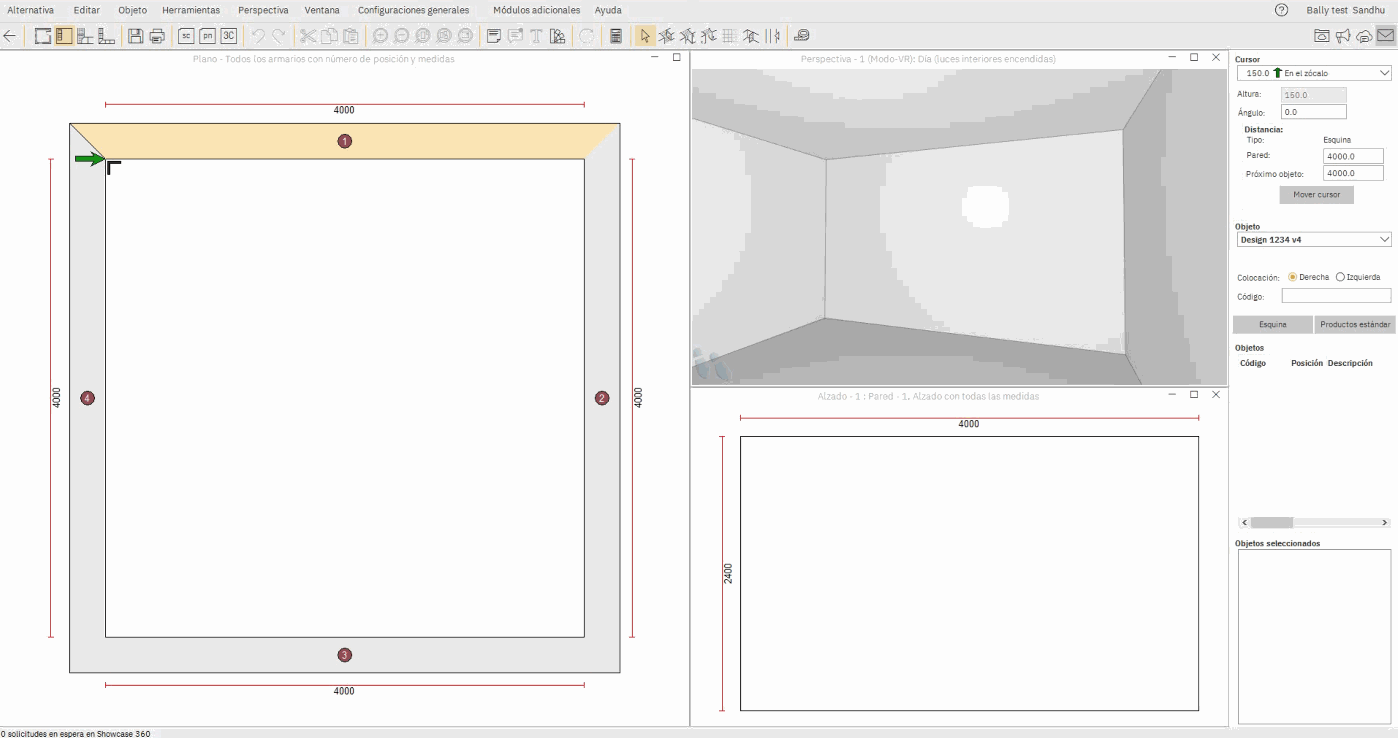

Diseño libre de revestimientos
- Haga click en el iconomodo mobiliario
- Haga click en el icono Diseño libre de revestimientos.
- Haga clic en la esquina interior donde desea tener una pared curva y arrástrela a la longitud que desea que siga la curva.
- Haga clic o arrastre la línea de revestimiento hacia donde terminará la curva en la pared opuesta.
- Haga click en el icono Cierra la figura con el icono de una línea.
- Como es un revestimiento, la ventana Seleccionar producto le pedirá que seleccione un código. Hacer clic en Omitir.
- En la ventana Propiedades del objeto , cambie la Altura del objeto a la misma altura que las paredes en el plano (la altura predeterminada es 2400 mm). Haga clic en Color y en el campo de Texto, en el menú desplegable seleccione pared para que el color sea el mismo que el de las paredes de la habitación.
- Haga clic en OK.
- Haga clic en el icono Diseño libre de revestimientos.
- Haga clic en el icono Herramienta de selección.
- Selecciona la línea del revestimiento dibujado que desea convertir en curva.
- Botón derecho del ratón E ir a Cambiar entre línea/arco.
- Haga clic y mantenga presionado el punto central de la línea curva y arrastre hacia adentro o hacia afuera para aumentar el radio de la curva según sea necesario.
NOTA: Para arrastrar en incrementos más pequeños, mantenga presionada la tecla Mayús o Mayús y la tecla Ctrl mientras arrastra.
El revestimiento curvo ahora está completo y aparecerá uniforme cuando se renderice.
