En la ventana Propiedades de medida, puede realizar más ajustes a las medidas que ya se han creado.
Para abrir propiedades de medida:
- En Alternativa, seleccione el icono de Agregar medidas de dibujo libre en la barra de herramientas.
- Haga clic en el icono Herramienta en la barra de herramientas.
- En la ventana Plano, haga clic en la medida que desea ajustar.
- Botón derecho del ratón y seleccione Propiedades, o presione Control + F5.
En la ventana de propiedades de Medida, hay áreas donde puede hacer ajustes. Cada área tiene varias opciones:
MostrarPuede ajustar cómo se presenta la medida.

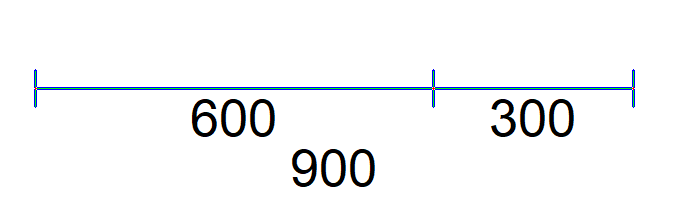

- Largo total – si tiene puntos de división, al marcar Longitud total se mostrará la medida total, así como las secciones de puntos de división:
- Líneas compensadas – Si movió la medida desde donde se dibujó originalmente, al marcar esto se resaltará desde dónde se movió la medida.
- Distancia desde el punto de medición anterior – tener esto seleccionado presenta la longitud de una medición de punto a punto, como se muestra arriba.

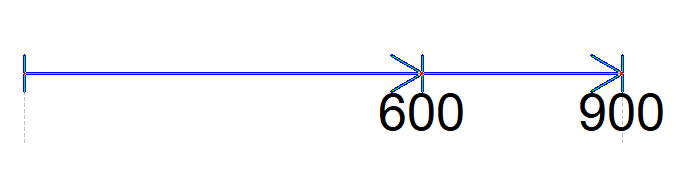

- Distancia desde la línea de medición inicial – tener esto seleccionado presenta la medición desde el punto de partida original, y cada punto posterior se suma a la figura, como se muestra a continuación:
Ver también Cambiar dirección.
Mostrar en
Puede seleccionar en qué modo desea ver las medidas marcando o desmarcando las casillas correspondientes.
Mostrar con capa de medida
Puede elegir dónde desea que se muestre su medida dibujada libremente seleccionando una capa de medida específica.
Alineación (para medidas de pared exterior)
Hay tres opciones para la alineación de las medidas de la pared exterior:
- Auto (igual que la pared)
- cerca de la pared
- Manualmente

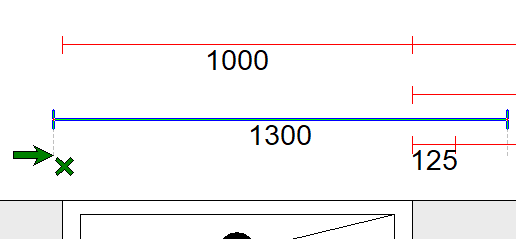

Auto (igual que la pared) alineará la medida con la pared más exterior del lado del plano en el que se coloca, siempre que la medida no cruce la otra pared:
Auto es el valor predeterminado para cualquier automático mediciones.

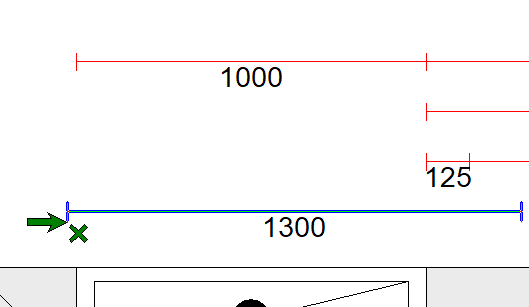

cerca de la pared alineará la medida cerca de la pared, ignorando otras paredes con las que pueda entrar en conflicto:
Las medidas específicas de dibujo libre fuera de las paredes de la habitación se establecen de forma predeterminada como cerca de la pared. Esto significa que siempre que los haya dibujado fuera de las paredes, aparecerán como la medida más cercana a la pared.
Manual se alineará con sus propios requisitos específicos.
Seleccione Manual y haga clic OK. Ahora podrá elegir la ubicación de su medida dibujada libremente, arrastrándola a su posición:
Largo total
Cambie la longitud total ingresando la cifra en el cuadro.
Cambiar dirección

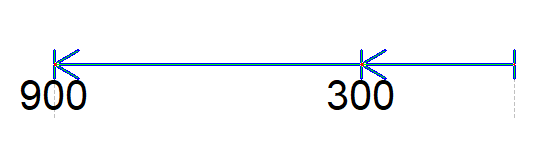

Si Distancia desde la línea de medición inicial está seleccionado, hacer clic en este botón cambiará la dirección desde la que se presenta la información:
Para confirmar los cambios realizados, haga clic en el botón OK .
