Dieser Artikel führt Sie durch die Schritte zum Erstellen einer einfachen Dachlaterne:
Hinweis: Wenn Sie eine komplexere Struktur benötigen, wenden Sie sich bitte an Ihr lokales Support-Team und übermitteln Sie Fotos oder eine Skizze von dem, was Sie erreichen möchten.

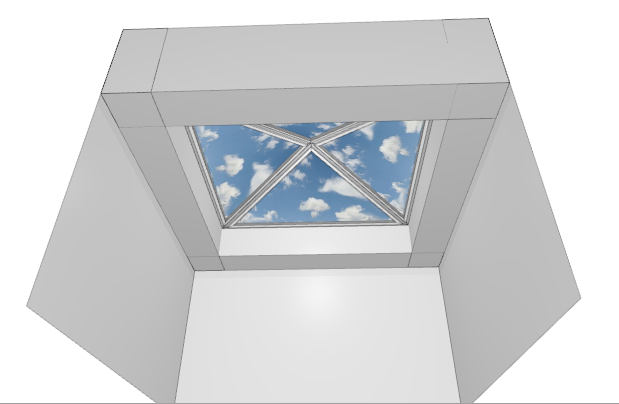

Erstellen einer Dachlaterne
Im Raumdefinitions modus:
- Stellen Sie im Fenster Raumeigenschaften die Deckenhöhe auf den gewünschten Scheitelpunkt der Dachlaterne ein, an dem das Glasdach spitz zuläuft.
Hinweis: Weitere Informationen finden Sie unter So ändern Sie die Deckenhöhe. - Wählen Sie eine Außenwand aus und fügen Sie eine Leichtbauwand dagegen ein. In dem Komplettieren zur Bezugslinie Fenster, stellen Sie die Tiefe der Leichtbauwand ein, um den flachen Bereich der Decke zu simulieren; Eine geringere Tiefe entspricht einer größeren Dachlaterne und eine größere Tiefe einer kleineren Dachlaterne. Klicken Sie OK.
Hinweis: Weitere Informationen finden Sie unter Zeichnen einer Leichtbauwand. - In dem Eigenschaften der Leichtbauwand Fenster, stellen Sie die Höhe als Differenz zwischen der gewünschten Deckenhöhe und dem Scheitelpunkt der Dachlaterne ein. Wenn beispielsweise der Scheitelpunkt 3000 mm hoch und die gewünschte Deckenhöhe 2400 mm hoch wäre, würde der Unterschied 600 mm betragen. Klicken Sie dann auf das Erweiterte Einstellungen Dropdown-Menü und stellen Sie den Abstand vom Boden auf die gewünschte Deckenhöhe ein und klicken Sie OK.
Hinweis: Weitere Informationen finden Sie unter Eigenschaften der Leichtbauwand. - Wählen Sie dann die Innenkante der Leichtbauwand aus rechtsklicken Sie und wählen Sie Dachschräge einfügen aus.
Hinweis: Möglicherweise müssen Sie zuerst die Innenwand per Drag-and-Drop in Position bringen. - In dem Objekt auswählen Fenster wählen Sie W005 001 aus und klicken anschließend auf OK.
Hinweis: Diese Dachschräge ermöglicht es Ihnen, die erforderliche Höhe und Tiefe festzulegen. - Im Fenster Parameter für das Objekt festlegen, geben Sie die Maße für Ihre Dachlaterne ein:
- Breite = Würde normalerweise der Breite der ausgewählten Leichtbauwandkante entsprechen.
- Höhe = Geben Sie den Wert ein, der die Differenz zwischen der Decke und dem Scheitelpunkt ist. Dieser Wert sollte mit der Höhe der zuvor eingefügten Leichtbauwand übereinstimmen.
- Tiefe = Wie weit von der Neigung hervorsteht (die seitliche Verschiebung). Dieser Wert sollte bis zur Spitze der Dachlaterne reichen, wo alle Schrägen zu einem Punkt zusammenlaufen.
- Im Fenster Platzierung von dem Objekt auswählen, geben Sie im Feld Abstand von0 ein.
Hinweis: Sie können das Objekt ziehen und ablegen, um es später bei Bedarf neu zu positionieren. - Wählen Sie die Leichtbauwand mit der angebrachten Dachschräge aus, rechtsklicken Sie und klicken Sie auf Kopieren.
- Wählen Sie sie einzeln aus und fügen Sie sie auf die drei verbleibenden Außenwände ein. In unserem Beispiel sind diese alle gleich lang. Wenn Sie Außenwände unterschiedlicher Länge haben, müssen Sie die Länge der Leichtbauwand und die Objektbreite der schrägen Decke an die Außenwand anpassen, an der sie befestigt sind.
- Im Perspektive Fenster, wählen Sie eine der Seiten der Schrägen aus, rechtsklicken Sie und wählen Objekt hinzufügen aus.
- In dem Objekt auswählen Fenster, wählen Sie ein entsprechend geformtes Fenster aus. In unserem Beispiel haben wir Giebelfenster W006 004 verwendet. Klicken Sie anschließend auf OK.
- Im Fenster Parameter einstellenfür das Objekt, geben Sie die Breite und Höhe der Schräge ein und klicken Sie auf OK. Im Fenster Platzierung von dem Objekt wählen, vergewissern Sie sich, dass beide Abstandswerte auf 0 stehen und klicken Sie auf OK.
Hinweis: Sie sollten diese Maße im Fenster Ansicht sehen können - Wählen Sie dann das soeben platzierte Fenster aus rechtsklicken Sie und wählen Eigenschaften aus. Geben Sie im Fenster Objektparameter die Tiefe als 0 ein und klicken Sie OK.
Hinweis: Hier können Nutzer auch andere Einstellungen vornehmen, wie zum Beispiel die Breite des Fensterrahmens und des Flügels. - Wiederholen Sie die 10 bis 13 für die drei verbleibenden Schrägflächen.
