Jeder Teil Ihres Plans, der gezeichnet ist (zum Beispiel Arbeitsplatten, Wände und Fliesen), kann bearbeitet werden, indem eine der gezeichneten Linien/Kanten in zwei oder mehr neue Linien/Kanten unterteilt wird.
Hinweis: Unser Beispiel verwendet Wände, um die Methode zu veranschaulichen. Die Schritte können jedoch auch auf Arbeitsplatten, Abdeckplatten, Füllstücke, Fliesenkanten usw. angewendet werden.
- Klicken Sie in Ihrer Alternative auf die Linie, die Sie teilen möchten, um sie hervorzuheben.
Hinweis: Stellen Sie sicher, dass Sie sich im richtigen Definitionsmodus befinden (z. B. für Außenwände wählen Sie den Raumdefinitionsmodus).
Möglicherweise müssen Sie das Zeichenwerkzeug auswählen, mit dem Sie die Linie ursprünglich erstellt haben, und auf das Symbol Auswahlwerkzeug in der Symbolleiste klicken:
- Nachdem die Linie hervorgehoben ist, klicken Sie auf das Symbol Punkt hinzufügen in der Symbolleiste (oder ab Version 12.5a6 in der Unter-Symbolleiste) oder klicken Sie mit der rechten Maustaste und wählen Sie Punkt hinzufügen.

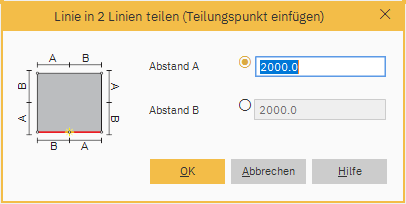

- Das Fenster Linie in zwei Teile teilen (neuen Punkt hinzufügen) erscheint:

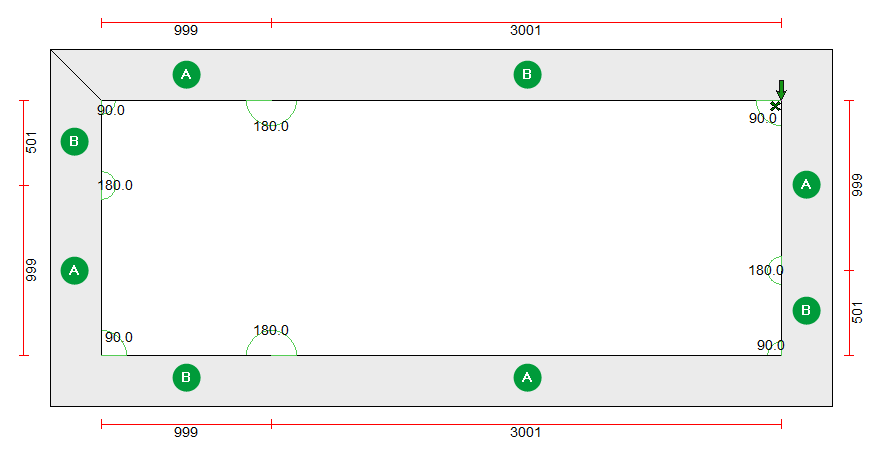

Die Positionierung der Bilder A und B dient zur besseren Visualisierung der Entfernung jedes Abschnitts im Raum.
Wenn zum Beispiel die obere Wand Ihres Plans geteilt werden soll und die linke Seite 999 mm betragen soll, geben Sie 999 bei Entfernung A ein. Wenn es die untere Wand auf der linken Seite sein soll, geben Sie 999 bei Entfernung B ein:
- Geben Sie Entfernung A oder Entfernung B an. Wenn Sie zum Beispiel Entfernung A ändern, berechnet Winner automatisch Entfernung B.
- Klicken Sie auf OK.
Hinweis: Wiederholen Sie die Schritte 1 bis 5, wenn Sie mehr als zwei Abschnitte an einer Kante erstellen möchten.
Jeder der Abschnitte wird nun zu einer separaten Linie/Kante, die unabhängig voneinander hervorgehoben und geändert werden kann. Zum Beispiel können Sie eine Kante zu einem Bogen ändern oder die Kanten-Eigenschaften einer der Linien anpassen. Sie können eine Kante auch verschieben oder parallel verschieben.
