Die Funktion Das Objekt parallel zur gezeichneten Linie komplettieren ist ein Werkzeug, das in den folgenden Zeichenoptionen verwendet wird:
| Außenwand zeichnen |  |
Freizeichnen von Passstücken |
|
|
| Zeichne Leichtbauwand |  |
Arbeitsplatte |  |
|
| Flächendekor zeichnen |  |
Abdeckboden zeichnen |  |
|
| Freizeichnen von Fliesen |  |
Dieses Werkzeug ist nützlich, wenn Sie sehr spezifische Maßen für die Tiefe benötigen und auch, um Ihre Zeichnung mit höherer Geschwindigkeit abzuschließen. Das Symbol erscheint in der Symbolleiste, sobald Sie eine Linie gezeichnet haben.
Befolgen Sie die nachstehenden Schritte als Beispiel für die Verwendung der Funktion Das Objekt parallel zur gezeichneten Linie komplettieren :
In diesem Beispiel wird eine Leichtbauwand erstellt. Dies kann im Raumdefinitionsmodus oder im Möblierungsmodus erfolgen:
- Klicken Sie in den Grundriss der Planung. Klicken Sie auf das Symbol Leichtbauwand zeichnen :

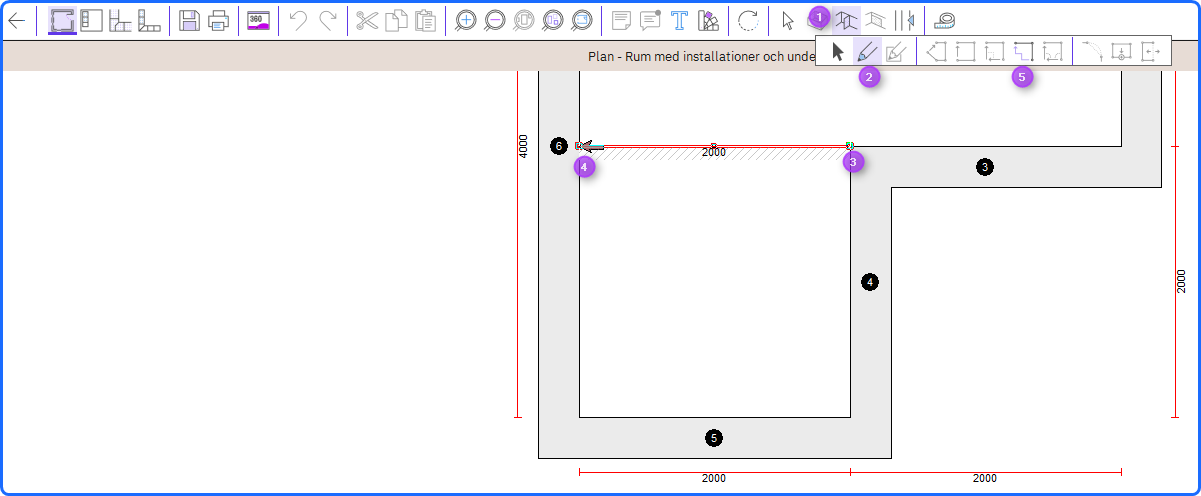

- Symbole für Zeichenwerkzeuge werden nun rechts neben dem Symbol zeichne Leichtbauwand eingeblendet. Das Symbol
Zeichenstift zum Freihandzeichnen zeichnet eine einzelne Linie. - Klicken Sie an die Stelle, an der Sie mit dem Zeichnen beginnen möchten.
- Klicken Sie erneut auf die Stelle, an der Sie die Linie vervollständigen möchten.

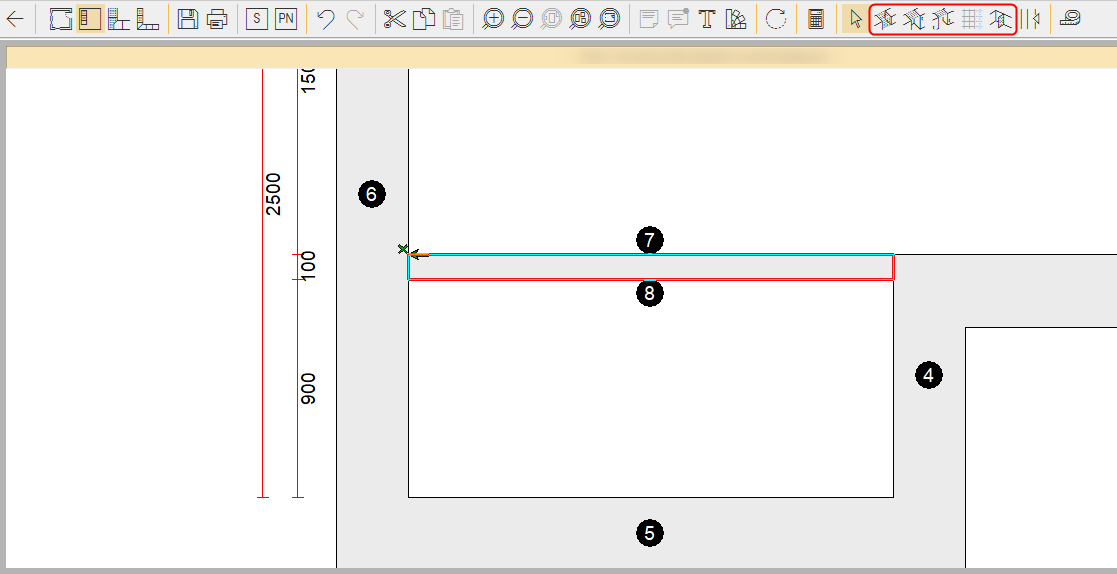

- Die gezeichnete Linie sollte jetzt hervorgehoben werden und das Symbol Das Objekt parallel zur gezeichneten Linie komplettieren verfügbar sein.
- Klicken Sie auf dieses Symbol oder, wenn Sie es vorziehen, auf das weiße Pfeilsymbol
und das folgende Dialogfeld wird angezeigt:

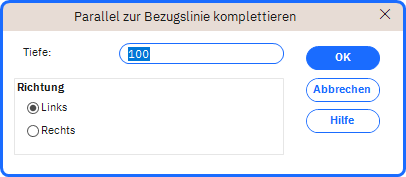

- Im Fenster Parallel zur Bezugslinie komplettieren geben Sie die Tiefe und Richtung der Wand an.
- In diesem Beispiel sind die vorgeschlagenen 100 mm in Ordnung, aber die Richtung muss geändert werden auf Links (entgegen dem Uhrzeigersinn), sodass die Leichtbauwandwand bündig mit der Außenwand abschließt.
Hinweis : Die Richtung wird bezogen auf den Cursorpunkt berechnet - Einmal ausgewählt klicken Sie OK .
- Bestätigen Sie die Details im sich anschließenden Fenster Eigenschaften der Leichtbauwand und klicken Sie erneut OK.

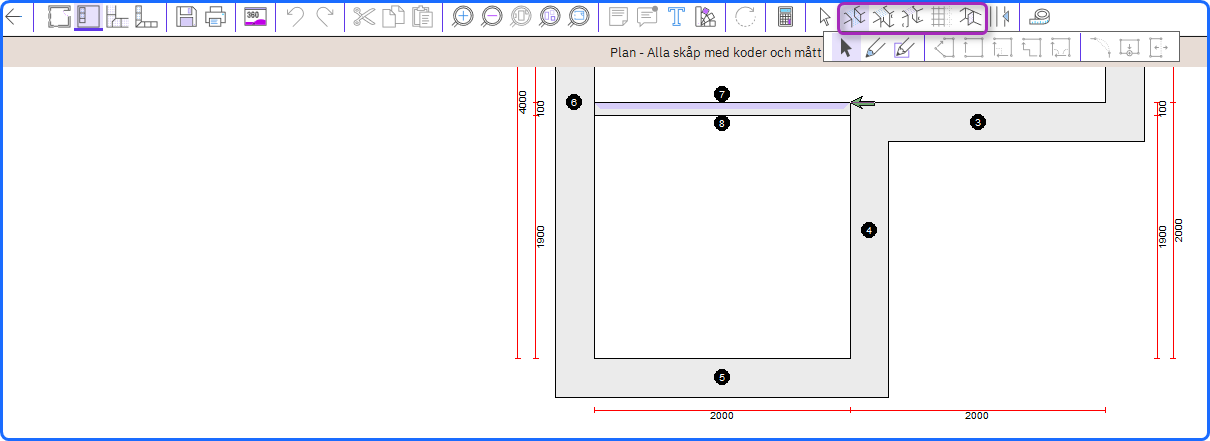

Die Wand wurde nun mit vier Seiten automatisch auf Ihre angegebene Tiefe gezeichnet.
