Tegn en indvendig væg

Caroline
  • Opdateret

Når de udvendige vægge er blevet tilføjet til et alternativ, kan værktøjet til at tegnet indvendige vægge bruges til at indsætte indvendige vægge eller halvmure. For eksempel at tilføje en skillevæg eller et bryggers.

I alternativt niveau, i rumdefineringen eller i møbleringen:

  1. Klik på ikonet Tegn skillevæg:


  2. Klik på Tegneredskab:


    Bemærk     : Værktøjet Tegn rektangel kan også bruges:


    Det er dog nemmere at angive længden og bredden på hver væg ved at bruge Tegneværktøjet .
    Instruktionerne nedenfor henviser til brugen af Tegneværktøjet .
  3. Klik på plantegningen, hvor skillevæggen skal begynde. Startpunktet vil være markeret med en rød firkant i en sort cirkel.
    Bemærk: Venstreklik og hold for at få vist mål langs ydervæggen, hvilket muliggør en mere nøjagtig placering.

  4. Venstre-klik på det indstillede startpunkt, træk og slip for at tegne væggen, repræsenteret ved en røde linje og skraverede område.
    Bemærk: For at angive nøjagtige dimensioner, for eksempel længden, skal du højreklikke på den markerede røde linje og vælge Egenskaber. Højreklik og brug Vælg værktøjet for at markere tidligere tegnede linjer:


  5. Når du er færdig, skal du klikke på Fuldførelse af objektet ved at angive tykkelsen ikonet eller klik på Vælg ikonet, som automatisk åbner Fuldførelse af objektet ved at angive tykkelsen:

    close_figure_with_indicated_thickness.png eller Switch_mode_white_arrow.png

  6. I Komplementer: Angiv tykkelse tast tykkelsen af væggen (væggene) i Dybde.
    Retning (Venstre = mod uret og Ret = med uret) bestemmer, hvordan Winner lukker figuren. Dette er baseret på hvor markøren er placeret, og bestemmer hvilken side af den/de tegnede væg(e) den specificerede Dybde af væggen tilføjes.

  7. Klik OK.

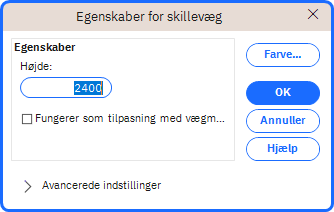

  8. I Egenskaber for indvendig væg kan yderligere justeringer foretages, se artiklen Egenskaber for indvendig væg. Klik på Avancerede indstillinger for at se alle muligheder.


    Bemærk : Ved at vælge funktionen Fungerer som tilpasning med vægmateriale, vil den indvendige væg(e) fungere som en tilpasning, hvilket betyder, at den ikke bliver nummereret.

  9. Klik OK.
