I Winner anvendes ordet installationer om afbrydere, rør, stikkontakter. Nogle gange skal du vise symbolerne på en ø eller i en væg med hjørner eller en liste. For at gøre dette bruger du et vægafsnit.
Denne artikel giver instruktioner om placering af vægafsnittet og hvordan man indsætter installationsobjektet.
Placering af et vægafsnit
- Klik på ikonet Rumdefinering i øverste venstre hjørne:
-
Da det er nyttigt at se køkkenmøblerne i plantegningen for de næste trin, skal du højreklikke med musen på plantegningen og vælge Vis.
-
Vælg muligheden Rum med installationer og underskabe.
Bemærk: For at se andre møbler udover underskabe: I Vis menuen har du muligheden Definer profil vælg denne og under Objektersynlighed området, kan du klikke på knapperne Skabe mellem U & O (underskab og overskab) og/eller Overskab som ønsket.
-
Tegn et vægafsnit i plantegningen:
Se artiklen Vægafsnit for at se hvordan man gør dette.

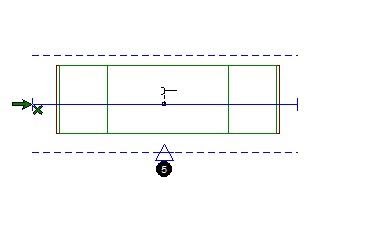

Eksempel 1: Hvis du har en ø på plantegningen, tegn vægafsnittet i midten af den, og så den dækker hele dens længde:

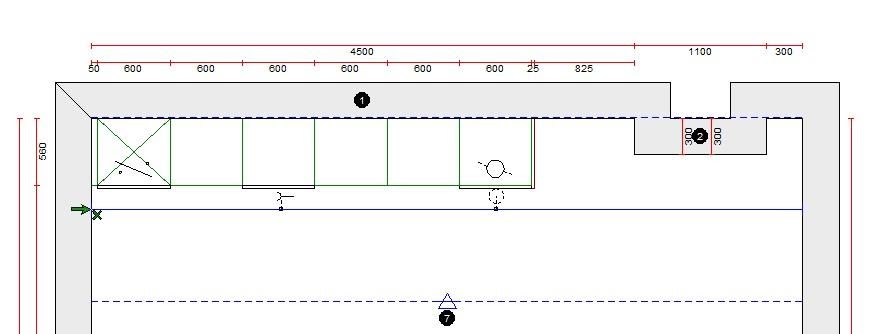

Eksempel 2: Når du har en liste eller en væg med hjørner, tegner du vægafsnittet modsat væggen, tæt på den og dækker hele dens længde:
- Klik på ikonet Vælg værktøj
klik derefter på vægafsnit linjen. Når den er valgt, er vægafsnittet aktiv og gul i plantegningen. Det betyder, at du kan vælge forskellige muligheder for vægafsnit ved hjælp af højre museknap. For flere detaljer om de tilgængelige muligheder, se artiklen Vægafsnit.
Indsæt installationer på et vægafsnit
- Når vægafsnitslinjen er aktiv (se punkt 5 ovenfor), skal du klikke på højre muse knap.
- Vælg Tilføj installationssymbol.
- Vælg den ønskede installation og klik OK.
Tip: For en hurtig søgning, er installationssymbolerne klassificeret i forskellige grupper i venstre område af Vælg objektvindue: Elektrisk, VVS-udstyr, gas, nummer, bogstaver og diverse.
Klik på søgeknappen til højre for at finde det symbol, du skal bruge, ved at indtaste installationstypen i søgefeltet, for eksempel rektangulært hul. Winner vil vise dig alle de symboler, der indeholder søgeteksten i beskrivelsen.
-
Du kan indstille objektets position i Vælg placering for objekt vinduet. Du kan ændre de forskellige værdier af et parameter ved at klikke på dens linje og indtaste værdien i feltet nederst i vinduet.
- Klik OK og du vil se symbolet i plan- og/eller opstaltstegningen.
