Winner kan placera handtag automatiskt baserat på den höjdnivå som enheten placeras på. Om en basenhet till exempel står på socklar placeras handtaget högst upp. Om samma enhet flyttas till en position i vägghöjd placeras handtaget automatiskt längst ned på luckan.
Detta kan ändras för alla enheter i ritningsinställningarna och för enskilda enheter i objektparametrarna:

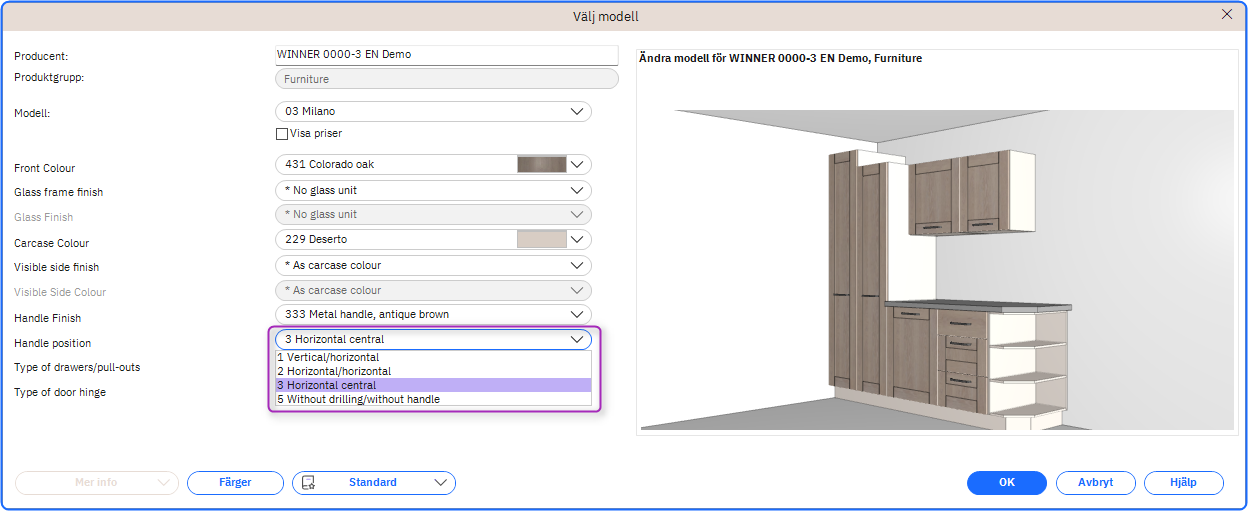

Ändra handtagets position via Välj modell i ritningsinställningarna
- Klicka på Design i menyraden och välj Inställningar, eller tryck på F7 på tangentbordet.
- Klicka på knappen Ändra modell... högst upp i fönstret Ritningsinställningar.
- I Välj modell kan du välja handtagsalternativ och placering, beroende på vilken katalog som används.
Klicka på listrutan Handtagsposition och välj en position.
- Klicka på OK.
Detta påverkar alla artiklar i ritningen som inte redan har fått handtaget ändrat i de individuella objektparametrarna.

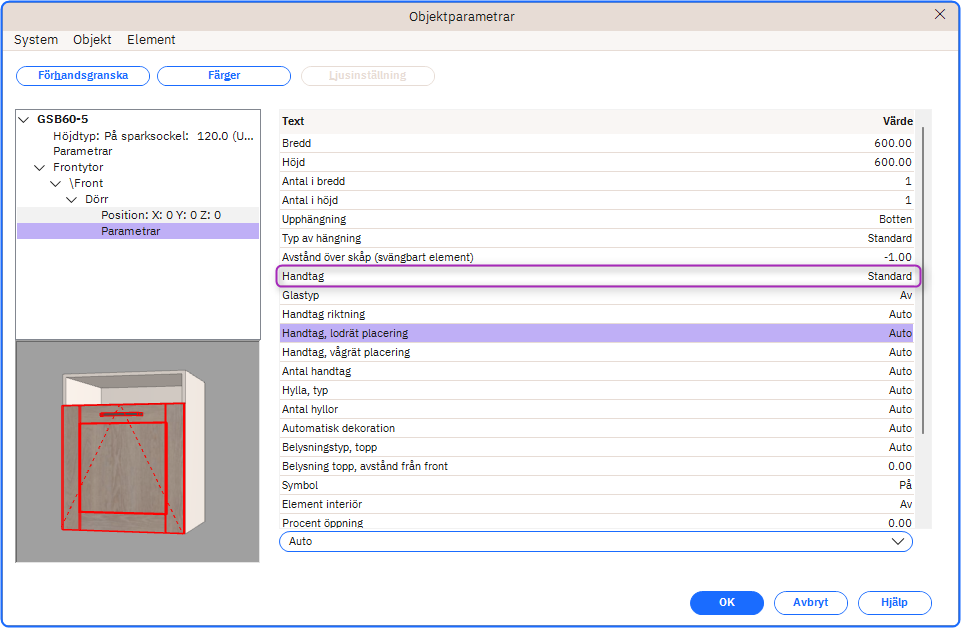

Ändra handtagets position på en enskild enhet via objektparametrarna
- Dubbelklicka i Design på den enhet vars handtagsposition du vill ändra.
- Klicka på listrutan Framsidor i fönstret Objektparametrar.
- Klicka på listrutan som innehåller handtaget, i detta exempel Lucka.
- Välj Parametrar.
Obs!: Du kan välja Handtag och sedan klicka på listrutan längst ned för att ändra handtaget till Av om det behövs.
- Välj Handtag, vertikal placering.
- I listrutan längst ned finns nu flera alternativ som du kan välja för att säkerställa att placeringen förblir där du behöver den.
Om du vill tvinga handtagen att förbli högst upp väljer du Alltid högst upp.
Om du vill tvinga handtagen att förbli längst ned väljer du Alltid längst ned.
Obs!: Handtag, horisontell placering kan justeras på samma sätt, där du kan tvinga handtagen att förbli på sidan (mittemot gångjärnet) eller i mitten.

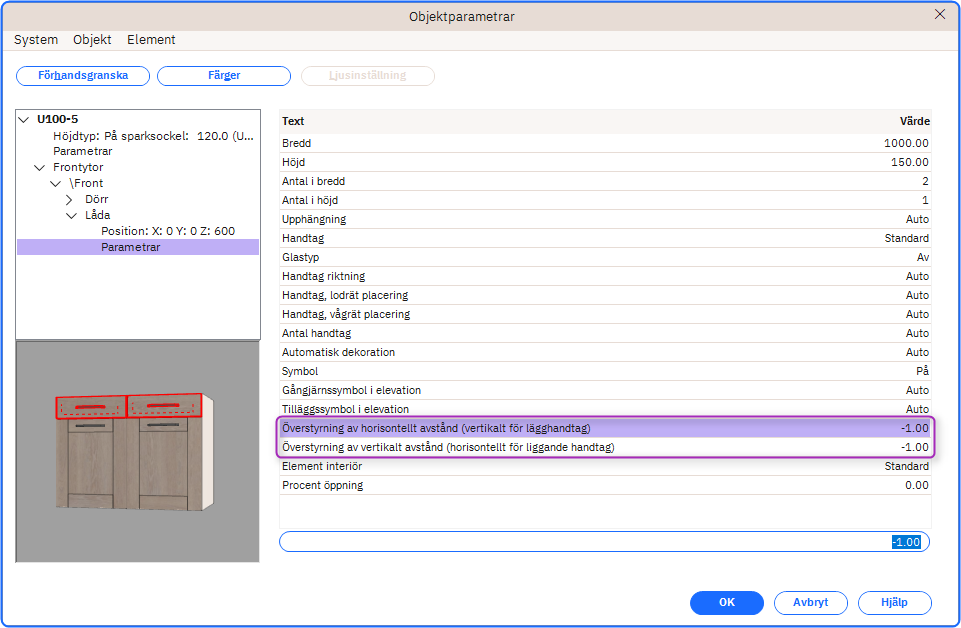

- Du kan även manuellt åsidosätta avståndet för horisontell och/eller vertikal placering i dialogrutan för objektparametrar:
Handtag/handtagslister som försvinner
Handtagslister kan försvinna i ritningen om enheten placeras på en viss höjdnivå, eftersom vissa enheter och lådor på mellanhöjd inte kräver en handtagslist.
Det innebär att om enheten placeras mellan golvhöjd och vägghöjd kan listen försvinna, eftersom den tekniskt sett inte skulle användas på den höjd där enheten har placerats.
Du kan tvinga handtagslisten att visas i objektets objektparametrar. Öppna parametrarna för luckan eller lådan och ställ sedan in handtagsplaceringen på alltid högst upp eller alltid längst ned.
