Personanpassa en ritning genom att importera bilder som anpassade material. De filer du kan importera är: jpg, jpeg, tga, dds, png.
De kan tilldelas vilken ritningsyta som helst, t.ex. som fönsterbakgrund eller som golvtextur.
Följ dessa steg för att lägga till anpassat material:
- I din design, klicka på ikonen Redigera färginställningar:

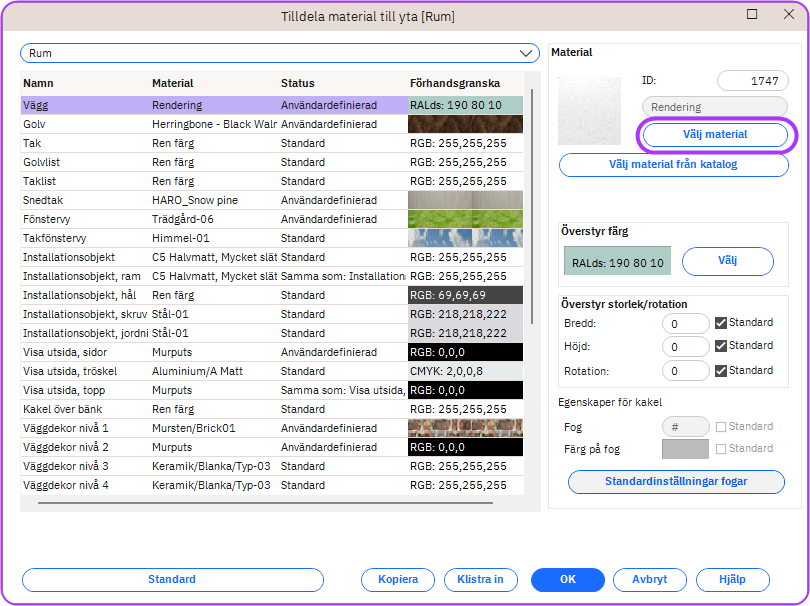

- I fönstret Tilldela material till yta, klicka på knappen Välj material… till höger.

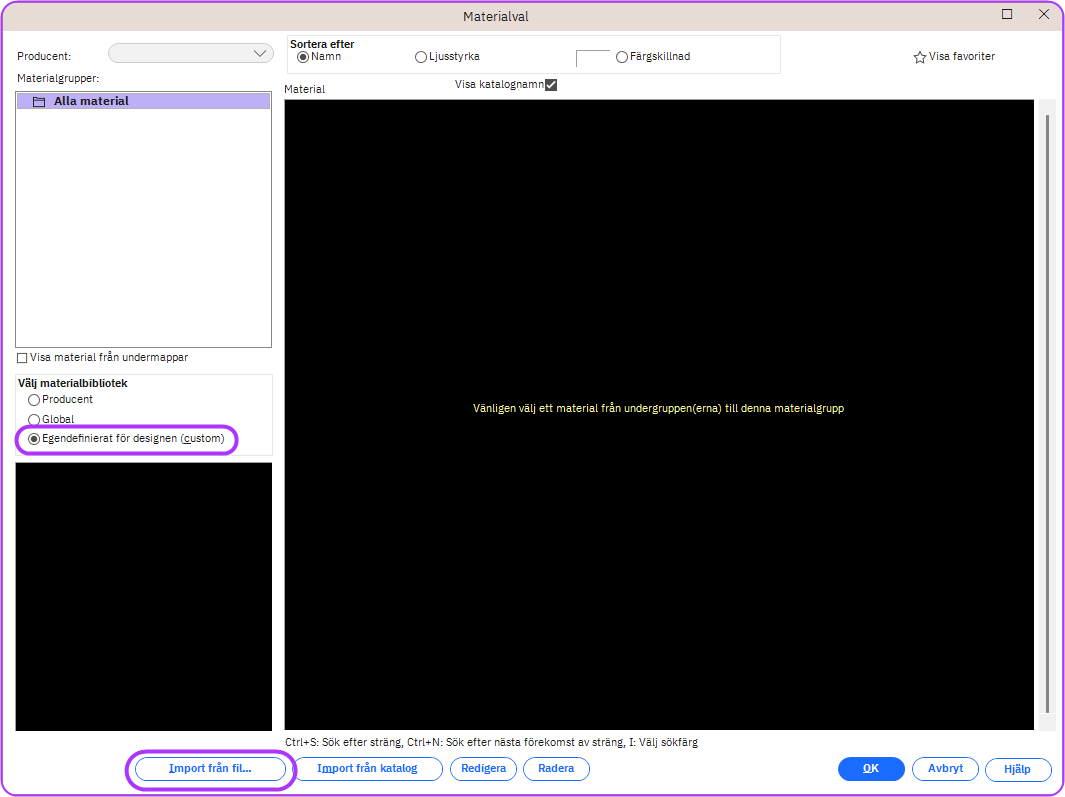

- I fönstret Materialval, välj Egendefinierat för designen (custom) i avsnittet Välj materialbibliotek:
- Klicka på Importera från fil…
- Bläddra till materialfilen du vill importera och tryck på OK.
Efter att materialet har importerats framgångsrikt öppnas fönstret Egenskaper för kundmaterial. Du kan tilldela olika funktioner till varje importerat material:
- Namn: Redigera materialets namn här.
- Sträck till ytas storlek: Denna inställning är förkryssad som standard och sträcker bilden till storleken på den valda ytan.
- Specificerad storlek: Om du vill att ditt material ska upprepas med specifik bredd och höjd på en ritningsyta ska denna radioknapp vara markerad. Detta alternativ bör väljas för kakelmaterial.
- Ytans utseende: I rullgardinsmenyn finns 6 förvalda mallar från ”Extra matt” till ”Glans 100%”. Det 7e alternativet ”användardefinierat” kan användas för att manuellt definiera glans- och reflektivitetsvärden.
- Är kakel: Om en specificerad storlek definierades i punkt 2, aktiverar kryssrutan detta kakelfunktionaliteten i dialogrutan ”Tilldela material”.
- Visa i linjeritning: Om du har importerat texturen av en elektrisk apparat kan du vilja visa en symbol i perspektivets och elevationens linjeritningsläge. Genom att kryssa i detta alternativ kan du via extra dialogfönster välja mellan olika symboler som spishällar eller ugnar.
- Användning av alfakanal: Om din importerade bild innehåller en alfakanal (t.ex. i en tga-fil) kan du bestämma om denna data ska användas som antingen ”transparent karta” eller ”3D bump-karta”.
Bekräfta dina inställningar och tryck på OK. Bilden kommer nu att listas i fönstret Materialval.
