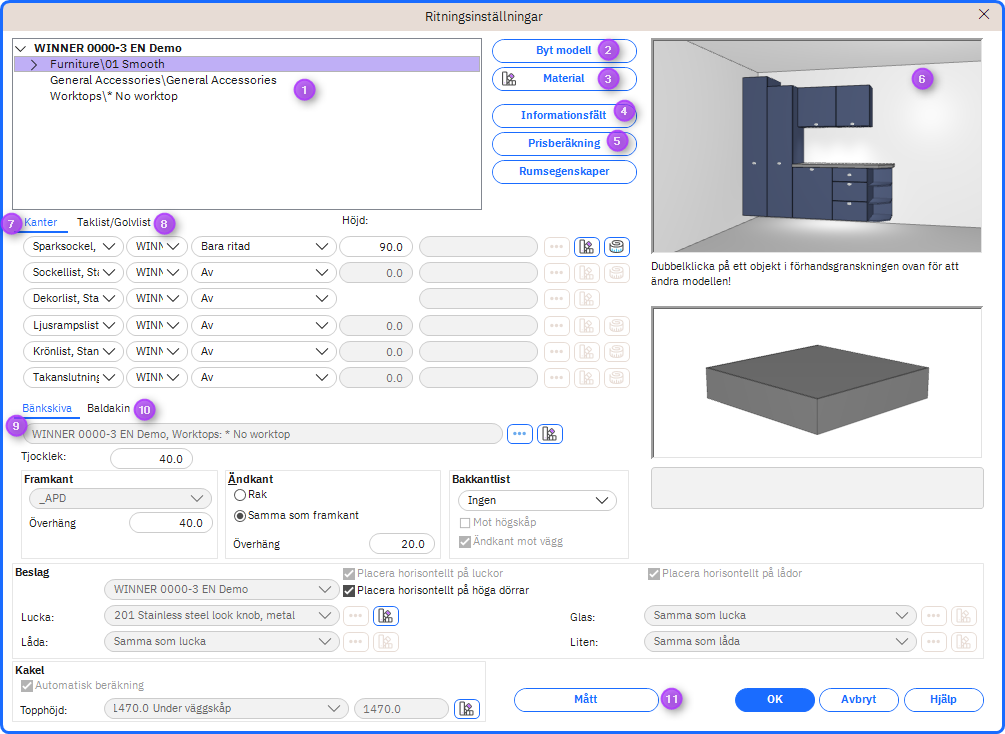

När du startar ett nytt alternativ kommer du automatiskt till alternativets inställning. I detta fönster kan du registrera uppgifter som endast gäller detta alternativ och som påverkar både ritning och offert.
Du kan göra dina val direkt eller göra dem vid ett senare tillfälle genom att komma åt samma alternativ via Alternativ > Inställningar på menyraden. Genväg: F7 Detta tar dig till Ritningsinställningarna.
| Katalog / Modell / Finish |
|
|
| Byt modell | Material |
Informationsfält |
Prisberäkning |
Rumsegenskaper |
Kanter |
Taklist/Golvlist |
Bänkskivor |
Framkant |
Ändkant |
Baldakinlist |
Överhäng |
| Beslag |
Kakel |
Mått |
Katalog / Modell / Finish

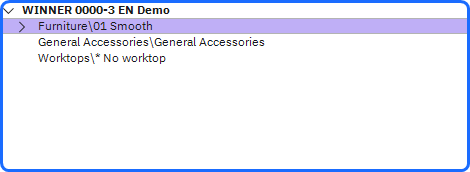

Alla modeller/produktgrupper och ytbehandlingar som används i det aktuella alternativet visas i en trädstruktur:
Byt modell
Du byter modell genom att först markera en rad i listan Katalog / Modell / Finish. Klicka sedan på Byt modell knappen och välj en ny modell tillsammans med eventuella ytbehandlingar.
Material
Genom att starta detta alternativ kan du ändra materialvalet för de olika modellerna som visas i Katalog / Modell / Finish listan.
Markera först en rad i Katalog / Modell / Finish listan. Klicka sedan på knappen Material.
Informationsfält
När du skriver ut en offert kommer namnet på alla kataloger som används samt ditt val av modell och finish automatiskt att presenteras i ett separat block i offerten. För att ange annan information i samma block för detta alternativ, använd informationsfält.
Du registrerar ett informationsfält genom att först markera en rad i listan Katalog / Modell / Finish som hör till den katalog du vill ha. Klicka sedan på Informationsfält knappen.
Prisberäkning
För att åsidosätta katalogens prisindex och kundrabatter för detta alternativ använder du denna funktion. Markera först en rad i listan Katalog / Modell / Finish som hör till den katalog du vill ha. Klicka sedan på knappen Prisberäkning.
Rumsegenskaper

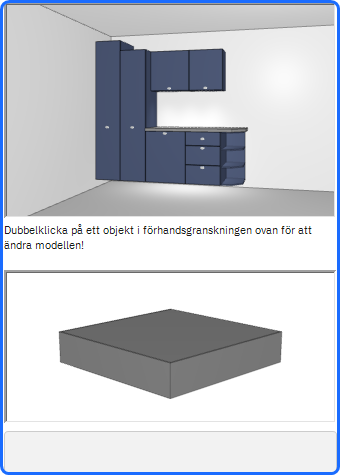

I förhandsgranskningen uppe till höger visar Winner den valda modellen med de valda finisherna.
I den nedre förhandsgranskningen visar Winner en förhandsvisning av bänkskivan du har valt för detta alternativ.
OBS! den övre förhandsgranskningen visar en del av hela köket, men den nedre förhandsgranskningen visar vad du justerar just nu.
Kanter
I denna flik registrerar du katalog, koder, höjd och modell för de socklar, sockellister, dekorlister, ljusramplister, krönlister och takanslutningar som ska användas i ritningen.
- Katalog

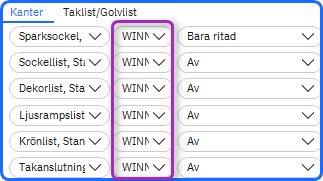

Välj den katalog du vill ha från rullgardinsmenyn. Winner kommer automatiskt att föreslå huvudkatalogen för alternativet. - Koda
Välj koden från rullgardinsmenyn. Winner kommer att visa koderna för den valda katalogen.
När du har valt koden kommer du automatiskt att bli ombedd att välja modell och eventuell finish.

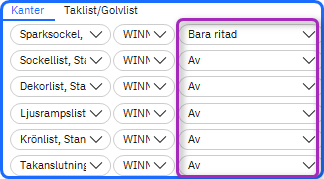

Koderna som visas är hämtade från den valda katalogen. Om du väljer värdet Bara ritad, kommer listerna att visas på ritningen, men inte överföras med kod och pris till offerten. - Höjd
Välj höjd. Fältet kan inte redigeras om katalogen styr höjden som ska användas. - Modell
Winner visar namnet på modellen som har valts ut. För att välja en annan modell/finish klicka på knappen till höger om fältet.
Taklist/Golvlist
På den här fliken kan du välja Taklist och/eller Golvlist som ska användas i ritningen. Du kan ha mer än ett alternativ för detta - se artikeln för mer information.
Tak- och golvlist kan väljas/tas bort per vägg, både för vanliga väggar och infällda väggar, samt för innerväggar. Detta val görs i egenskapsdialogen som visas när du markerar önskad vägg, falsk vägg eller falsk väggkant och trycker på Ctrl + F5.
- Använd takllist på takpassbitar
Kryssa i detta fält om du vill ha taklister på takpassbitar.
OBS! Detta fält kommer endast att vara tillgängligt när du väljer en kod för taklister. - Använd list på sockel
Kryssa för detta fält om du vill ha listen på socklar.
OBS! Det här fältet kommer bara att vara tillgängligt när du väljer en kod för list. - Höjd
Detta fält kan endast redigeras om du har valt golv-/taklister från Winner Standards produktkatalog.
Bänkskivor
På denna flik kan du registrera allmän information om de bänkskivor som du kommer att använda i ritningen. Genom att klicka på '... '-knappen kan du redigera modell/finish.
- Tjocklek
Tjockleken i mm. av bänkskivor som skapas automatiskt i ritningen. Denna tjocklek är registrerad i din tillverkares katalog. Om du ändrar detta värde kommer alla automatiskt skapade bänkskivor att ändra tjocklek. Om du ritar en bänkskiva på fri hand får du alltid frågan vilken tjocklek du vill att bänkskivan ska ha.
Framkant
Form på framkant på alla bänkskivor på ritningen.
- Överhäng
Överhäng i mm. av framkanter av automatiskt skapade bänkskivor i ritningen. Överhänget beräknas från skåpens ram (utan dörr).
Ändkant
I denna gruppruta kan du välja formen på ändkanten på alla bänkskivor i ritningen.
- Form på ändkant
Form på ändkant på alla bänkskivor på ritningen. Du kan välja mellan Rak ändkant och Samma som framkant. - Överhängande ändkanter
Överhäng i mm. av ändkant på automatiskt skapade bänkskivor i ritningen.
Bakkantlist
I denna gruppbox kan du välja bakkantlist, samt om denna ska användas mot vägg och/eller högskåp.
Denna funktion är endast tillgänglig om katalogen som används för detta alternativ är modifierad för detta.
Baldakin
På denna flik kan du registrera allmän information om de baldakiner som du kan använda i ritningen. Med hjälp av rullgardinsmenyn kan du stänga av dem eller välja placering som aktiverar dem. Genom att klicka på '... '-knappen kan du redigera modell/finish.
- Tjocklek
Tjockleken i mm. av baldakiner som skapas automatiskt i ritningen. Denna tjocklek är registrerad i din tillverkares katalog. Om du ändrar detta värde kommer alla automatiskt skapade baldakiner att ändra tjocklek. Om du ritar en baldakin på fri hand kommer du alltid att få frågan vilken tjocklek du vill att baldakinen ska ha.
Framkant
Form på framkant av alla baldakiner på ritningen.
- Överhäng
Överhäng i mm. av framkanter av automatiskt skapade baldakiner i ritningen. Överhänget beräknas från skåpens ram (utan dörr).
Ändkant
I denna gruppruta kan du välja formen på ändkanten på alla baldakiner i ritningen.
- Form på ändkant
Form på ändkant på alla baldakiner på ritningen. Du kan välja mellan Rak ändkant och Samma som framkant. - Överhängande ändkanter
Överhäng i mm. av ändkant av automatiskt skapade baldakiner i ritningen.
Ytor tillgängliga på både bänkskivan och fliken baldakiner:
Beslag
Välj den kod du vill ha från rullgardinsmenyn. Koderna som visas i rullgardinsmenyn hämtas från den katalog som valts för handtag. Om du väljer värdet Bara ritad kommer det valda handtaget att visas på ritningen, men inte överföras med kod, kvantitet och pris till offerten. En förhandsvisning av handtaget som har markerats/valts visas i fönstret. Om du klickar på färgpalettikonen kan du ändra färgen på handtaget.
Genom att klicka på knappen för fler alternativ:
dialogrutan "Välj produkt" öppnas. Här kan du välja/ändra handtaget från den valda katalogen, samt att kunna söka på kod.
- Placera horisontellt på dörrar
Vissa handtag kan placeras både horisontellt och vertikalt på dörrar. Den vertikala placeringen föreslås automatiskt. Om du väljer detta fält kommer alla handtag att placeras horisontellt i ritningen. Du kan inte ändra denna placering för varje enskild dörr. - Placera horisontellt på lådor
Om du kryssar i detta fält kommer alla handtag på lådorna att placeras horisontellt i ritningen. Du kan redigera denna placering för varje enskild ritning. - Lucka
Handtag som är placerade på alla luckor. Välj den kod du vill ha från rullgardinsmenyn. Koderna som visas i rullgardinsmenyn hämtas från den katalog som är definierad som huvudkatalog för alternativet.
Om du väljer värdet Standard kommer ett standardhandtag att synas på ritningen men inte överföras med nummer, kod och pris till offerten. - Glas
Handtag som placeras på alla glasdörrar. Välj den kod du vill ha från rullgardinsmenyn. Värdet Samma som lucka föreslås automatiskt. - Låda
Knoppar som passar på alla lådor. Välj den kod du vill ha från rullgardinsmenyn. Värdet Samma som lucka föreslås automatiskt. - Liten
Handtag som passar på alla små lådor. Välj den kod du vill ha från rullgardinsmenyn. Värdet Samma som lucka föreslås automatiskt.
Kakel
I denna gruppruta kan du registrera information om kakel över bänkskivor.
OBS! För att undvika oönskade glapp i plattsättningen måste enheterna placeras exakt mot väggen (antingen manuellt eller genom att använda den automatiska offset till väggfunktionen).
- Automatisk beräkning
Detta fält aktiveras automatiskt när du väljer ett mönster för kaklet. Du kan slå PÅ/AV fältet som du vill genom att bocka eller avmarkera kryssrutan. Detta kommer att slå på eller av den automatiska placeringen av kaklet.
Genom att klicka på färgpaletten
, kan du välja mönstret på allt kakel över bänkskivor. Denna funktion gäller alla väggar där kaklet placeras automatiskt. För att välja ett kakelmönster för en viss vägg, klicka för att markera en vägg i Rumsdefinitionen och klicka sedan på Redigera färginställningar för rum och objekt ikonen
OBS! Den enda dimensionsjustering kan du göra för den automatiska placeringen av kakel är Topphöjden, denna justeras med hjälp av rullgardinsmenyn.
Mått
Genom att starta denna funktion kan du ändra alla standardmått som är definierade i katalogen. Om du redigerar standardmått kommer objekt som påverkas av dessa mått automatiskt att redigeras i ritningen.
