Du kan skapa ett tillägg av ett burspråk i din plan genom att ta följande steg:
Notera: detta är metoden från version 12.4a3 framåt.
Börja med att sätta in dina väggar.
- I det här exemplet, kommer Vägg 1 att vara basen för att skapa burspråket.
Måtten i detta exempel är: - Fönstrets frontbredd: 2000mm
- Väggar på varje sida av burspråk: 1000mm
- Så den ursprungliga vägglängden som krävs i detta exempel kommer att vara 6000 mm.

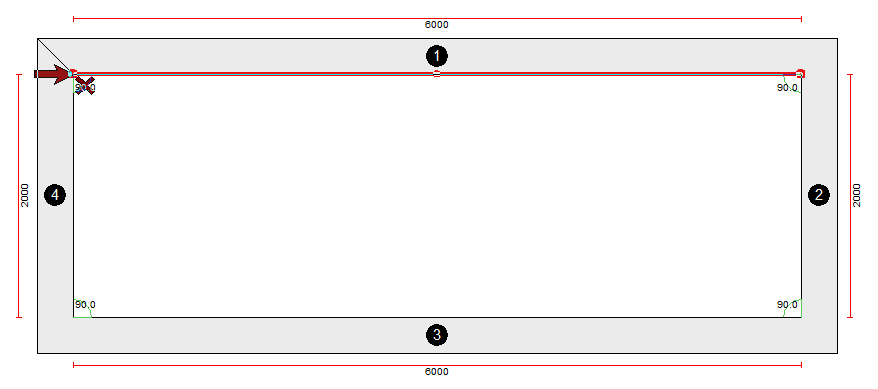

Skapa punkter i vägg 1
- Högerklicka på Vägg 1 och välj Lägg till punkt.
- I fönstret Dela raden i två anger du 1000 mm Avstånd A för att skapa väggen på vänster sida av burspråket.
- Högerklicka på Vägg 2 och upprepa processen: välj Lägg till punkt och skriv 1000 mm i Avstånd B för att skapa den högra sidoväggen.

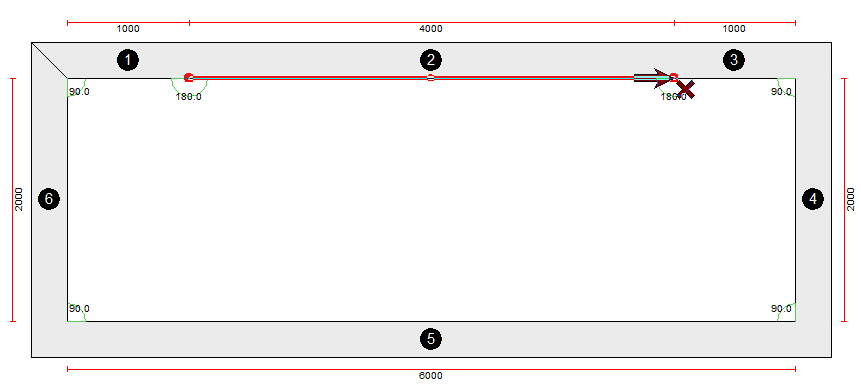

Du kommer nu att ha 3 väggar på samma linje.
Parallellförskjut vägg 2
-
Högerklicka på vägg 2 och välj Parallellförskjutning.
- I Parallellförskjutnings fönstret, ange det avstånd du vill att burspråket ska sträcka sig ut. I det här exemplet blir det 2000 mm.
- Klicka på OK.

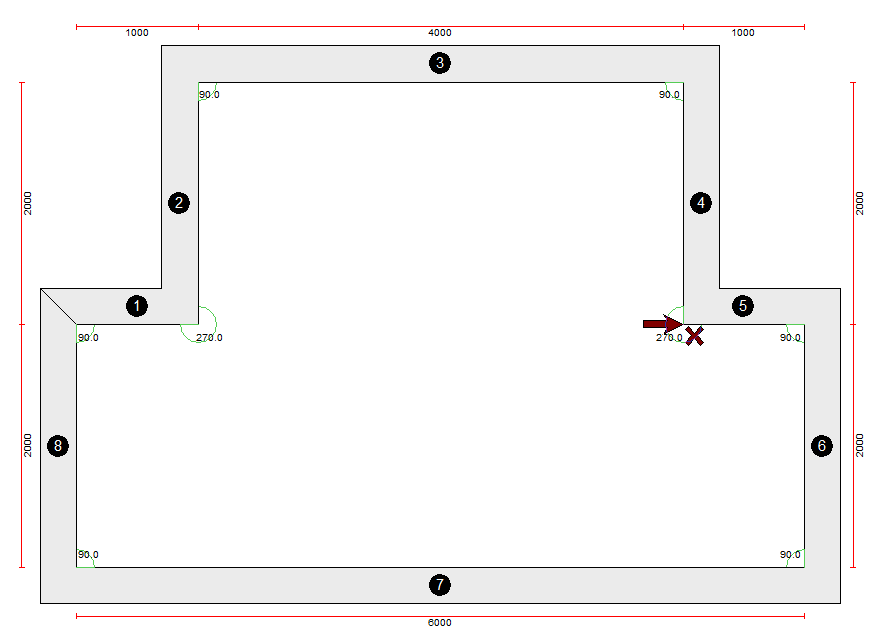

Väggar har skapats automatiskt på båda sidor.

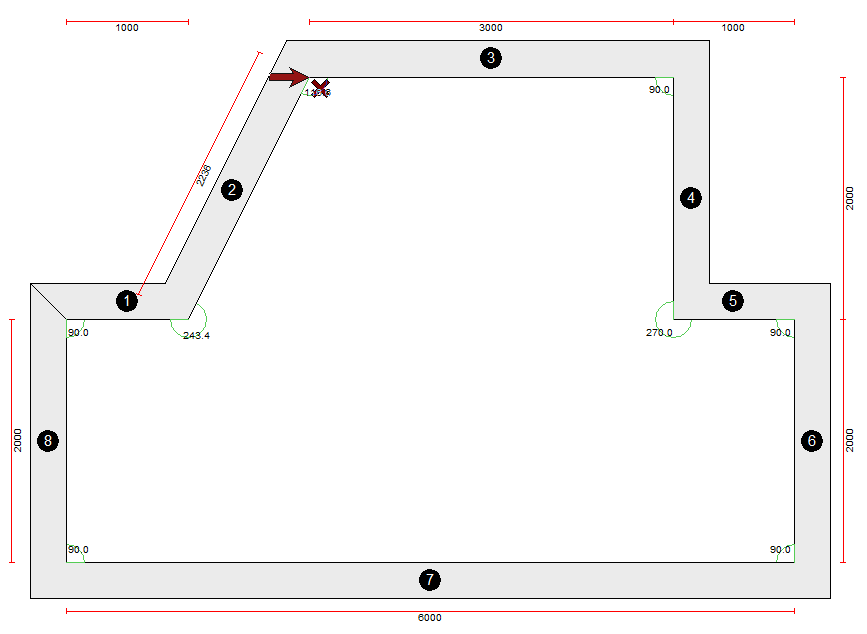

Förkorta längden på vägg 3
- Dubbelklicka Vägg 3.

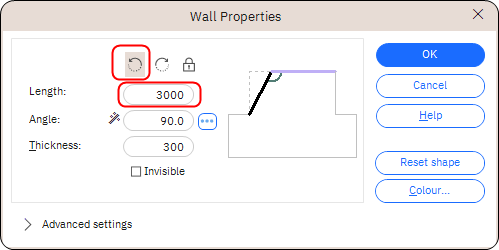

- Ändra i fönstret Väggegenskaper Längd från 4000 till 3000.
- Välj ändring kommer att påverka den föregående väggikonen
- Klicka på OK.
-

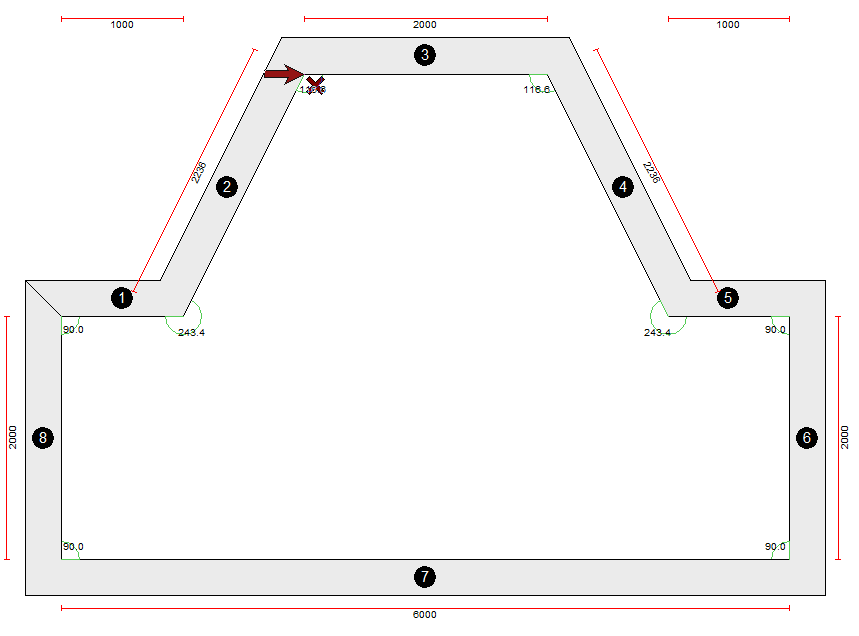

Dubbelklicka på vägg 3 igen.
- Ändra Längd denna gång från 3000 till 2000mm.
- Välj förändring kommer att påverka nästa väggikon
- Använd vid behov växla ikonen
tills förhandsgranskningen visar den form du behöver.
- Klicka på OK.

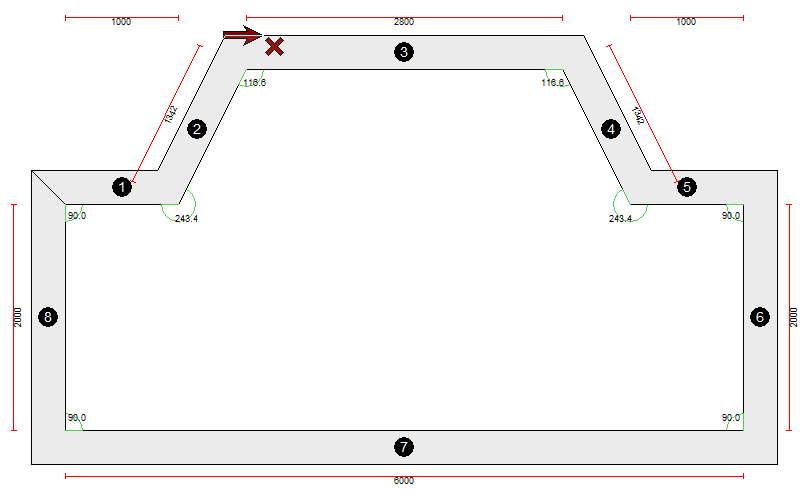

Ett burspråk har nu lagts till i planen. Om förlängningen är för långt eller kort, använd Parallellförskjutning för att göra justeringar:
- Högerklicka Vägg 3.
- Välj Parallellförskjutning.
- I Parallellförskjutnings fönstret, ange hur mycket du vill justera den utökade längden.
Notera: Ange ett minustal för att förkorta.
