Du kan skapa friritning av passbitar i ditt alternativ för att fungera som en böjd vägg, eller använda ett byggblong i standardprodukter.
Böjda väggar kommer inte att kunna ha dörrar eller fönster insatta som en riktig vägg i ritningen.
Standardprodukter
- Flytta markören till det hörn av rummet som du vill placera din böjda vägg.
- Välj alternativet Standardprodukter.
- Välj alternativet Interiör, byggblock från menyn.
- Välj objektet Båge W500 214B.
- Klicka på OK.
- Ställ in höjdpositionen som På golvet, (upp) och klicka OK.
- Sätt Höjden av objektet till samma höjd som väggarna i planritningen (standardhöjden är 2400 mm).
- Ställ in Radie av objektet till radien av kurvan som du behöver.
- Klicka på OK.
Friritning av passbit
- Gå in i Möbleringsläget
- Klicka på Friritning av passbit i ikonfältet.
- Klicka på det inre hörnet där du vill ha en böjd vägg och dra den till den längd som du vill att kurvan ska följa.
- Klicka eller dra passbiten till där kurvan kommer att sluta på den motsatta väggen.
- Klicka på Stäng figur med en rad ikonen.
- Eftersom det är en passbit Välj produkt fönstret kommer att uppmana dig att välja en kod. Klicka på Hoppa över.
- I Objektegenskaper rutan, ändra Höjd av objektet till samma höjd som väggarna i planritningen (standardhöjden är 2400 mm). Klicka på Färg och välj i rullgardinsmenyn Vägg då färgen blir samma som väggarna i rummet.
- Klicka OK.
- Klicka på Fririta en passbit i ikonfältet.
- Klicka på Pekverktyg för friritning ikonen.
- Välj linjen av det ritade fyllmedlet du vill göra krökt.
- Högerklicka och gå till Växla mellan en rak linje/båge.
- Klicka och håll ned mittpunkten på den böjda linjen och dra inåt eller utåt för att öka kurvradien efter behov.
NOTERA: För att dra i mindre steg, håll nere shift eller shift och Ctrl-tangenten medan du drar.

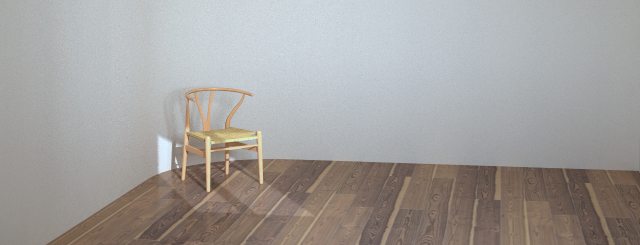

Den böjda passbiten är nu färdig och kommer att se sömlöst ut när det renderas.
