Hur man ändrar mått i måttegenskaper

I fönstret Måttegenskaper kan du göra ytterligare justeringar av mått som redan har skapats.


Så här öppnar du Måttegenskaper:

1. I alternativt läget, välj Lägg till friritade mått ikonen i verktygsfältet.




2. Klicka på Pekverktyg för friritning.




3.  Klicka på måttet du vill justera i Planritiningen.


4. Högerklicka och välj Egenskaper, eller tryck Ctrl + F5.

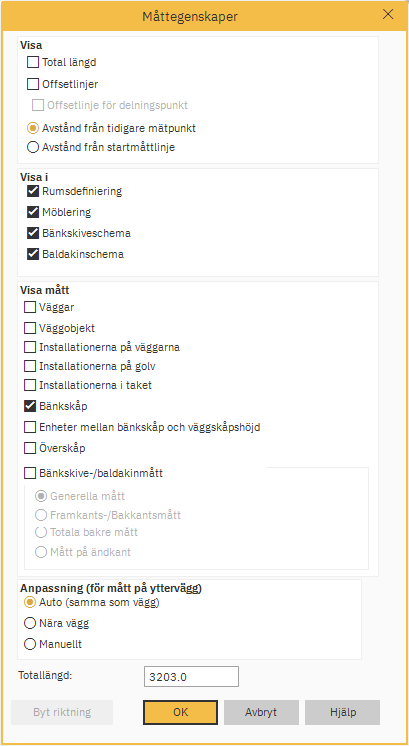

   I fönstret Måttegenskaper finns områden där du kan göra justeringar. Varje område har flera alternativ:


   Visa

   Du kan justera hur måttet presenteras.

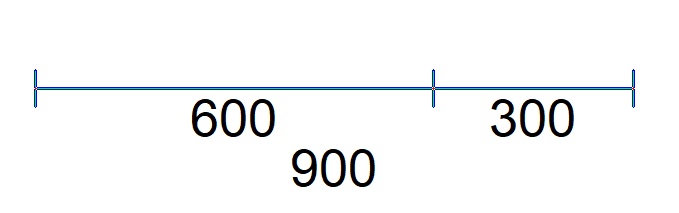

• Total längd – om du har delade punkter, kryssar du för Total längd visar det totala måttet såväl som sektionerna för delad punkt:

• Förskjutna linjer – Om du har flyttat måttet från där det ursprungligen ritades, markerar du varifrån måttet har flyttats genom att markera detta.


• Avstånd från föregående måttpunkt – att ha valt detta visar längden på en mätning från punkt till punkt, som visas ovan.

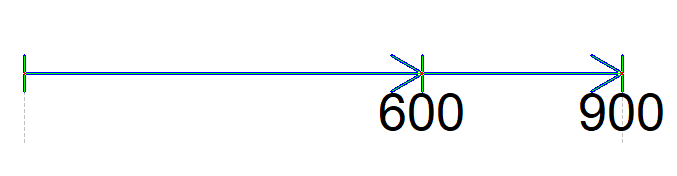

• Avstånd från startmåttslinjen – om detta är valt presenteras mätningen från den ursprungliga startpunkten, och varje punkt efter läggs till i figuren, som visas nedan:

Visa i

Du kan välja i vilket läge du vill se måtten genom att bocka eller avmarkera relevanta rutor.

Visa mått

När du väljer ett specifikt måttlager kan du välja var du vill att ditt friritade mått ska visas.

Anpassning (för mått på yttervägg)

Det finns tre alternativ för anpassning av ytterväggsmåtten:

• Auto (samma som vägg)
• Nära vägg
• Manuellt

Auto (samma som vägg) kommer att anpassa måttet till den yttersta väggen på den sida av planen den är placerad, så länge som måttet inte korsar den andra väggen:

Auto är standard för alla automatiska mätningar.

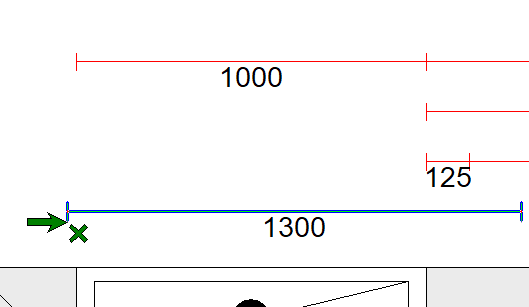

Nära vägg kommer att rikta måttet nära väggen, ignorera andra väggar som det kan komma i konflikt med:

Fridragna specifika mått utanför rummets väggar är som standard inställda som Nära vägg. Det betyder att var du än har ritat dem utanför väggarna kommer de att visas som måtten närmast väggen.

Manuellt kommer att anpassas till dina egna specifika krav.

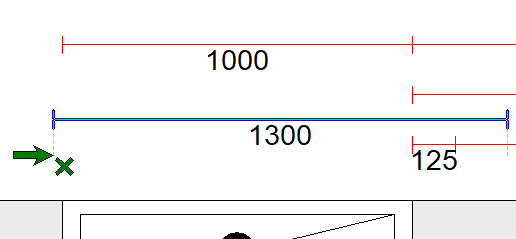

Välj Manuellt och tryck OK. Du kommer nu att kunna välja placeringen av ditt friritade mått genom att dra det till position:

Total längd

Ändra den totala längden genom att ange siffran i rutan.


Byt riktning

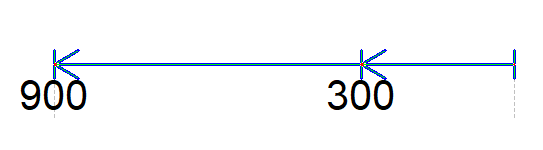

Om Avstånd från startmätlinjen är vald, klicka på den här rutan för att byta riktning från vilken informationen presenteras:

För att bekräfta eventuella ändringar, klicka på OK knappen.
