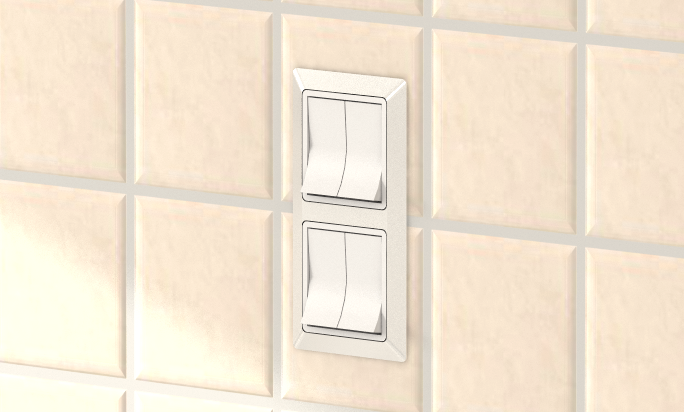

Hvis du legger til installasjoner i en plan, kan du skrive ut installasjonsplaner for håndverkerne og tillate nøyaktige plasseringer av de synlige stikkontaktene og bryterne som kunden kan se.
Hvordan legge til et installasjonsobjekt med mulighet for å feste et symbol til det
- I alternativet ditt klikker du på ikonet for rom-definisjon modus
- Klikk på en overflate som installasjonsobjektet skal plasseres på (for eksempel en vegg)
- Klikk på Legg til installasjonsobjekt ikon:

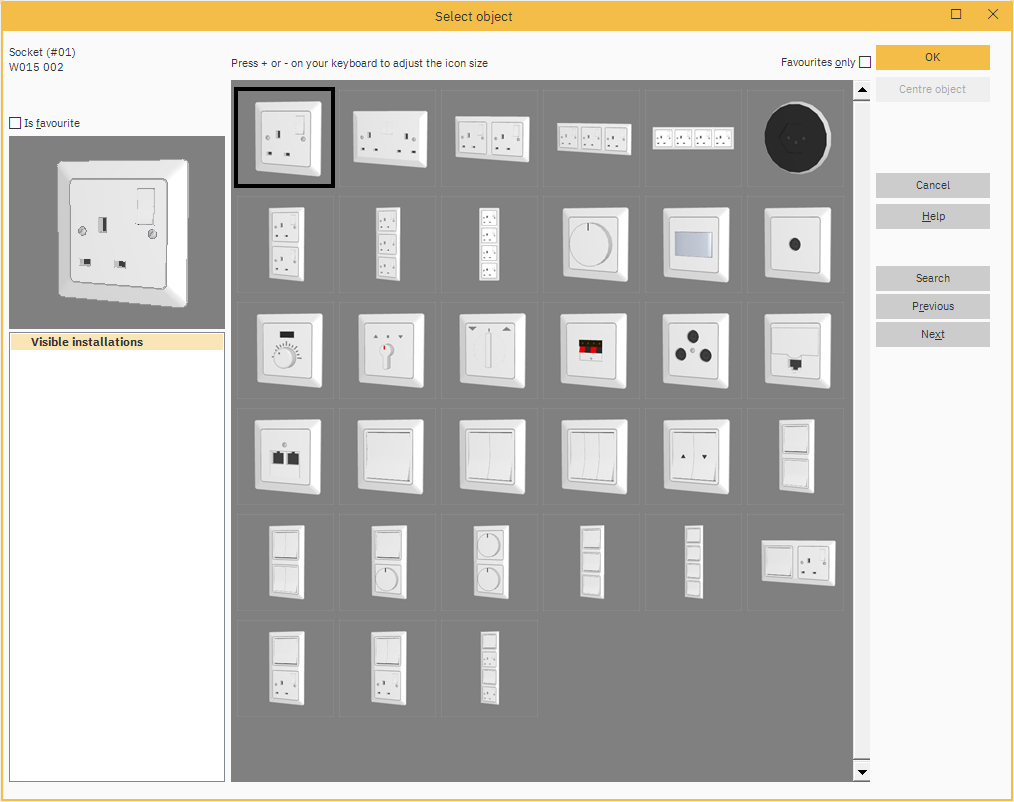

- I Velg objekt vindu, for synlige installasjoner, klikk for å markere valget ditt og klikk OK.
- Still inn avstanden fra vegg- og veggplassering av objektet, klikk OK etter hvert valg. Merk: Avstand fra Venstre/Høyre måles som om du står foran veggen. Plasseringen kan endres senere ved å dra og slippe installasjonsobjektet.

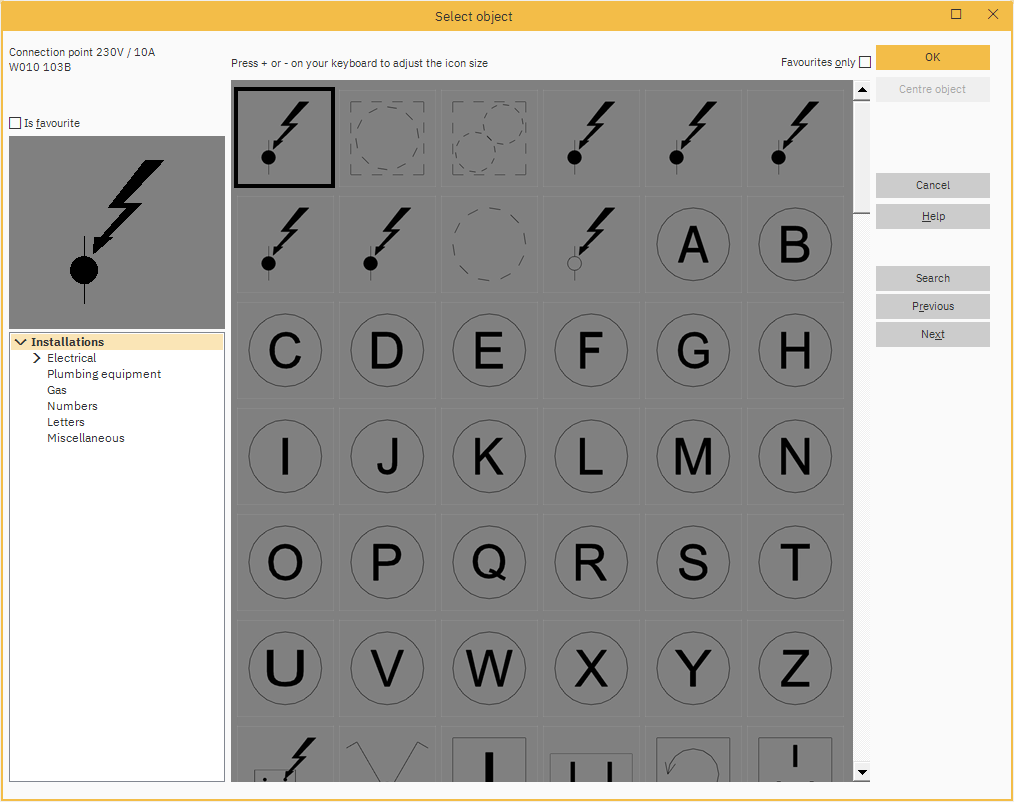

- De Velg objekt vindu for installasjonssymboler åpnes nå automatisk, klikk og velg det aktuelle symbolet som skal festes til objektet og klikk OK. Note: Hvis du ikke vil ha et symbol knyttet til 3D-objektet, klikk Kansellere.
- Når den er plassert, for å gjøre andre justeringer av parameterne:

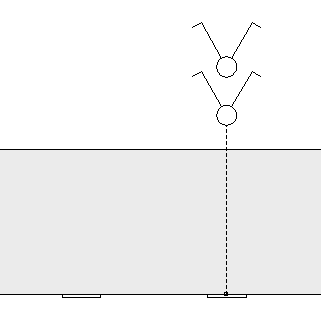

i Romdefinisjon modus, få tilgang til installasjonen via Romflater/gjenstander listen på høyre side. Du må utvide pil-symbolet ved siden av veggen som er oppført for å se alle gjenstander festet til veggen. Høyreklikk på objektet og velg Installasjon egenskaper, her kan du tilpasse mange attributter for installasjonsobjektet.Note: I Plan-vinduet under har installasjonsobjektet til høyre et symbol knyttet til objektet. Hvis du kobler et symbol til installasjonsobjektet, vil Winner huske hvilket du valgte og foreslå det samme symbolet neste gang du legger til det installasjonsobjektet.
Hvordan legge til et installasjonssymbol uten å vise objektet
1. I alternativet ditt klikker du på ikonet for romdefinisjonsmodus
2. Klikk på en overflate som installasjonssymbolet skal plasseres på (for eksempel en vegg)
3. Klikk på Legg til installasjonssymbol ikon:
- I Velg objekt vindu for installasjonssymboler, klikk og velg det aktuelle symbolet og klikk OK.
- Still inn veggplasseringen til objektet. Merk: Avstand fra Venstre/Høyre måles som om du står foran veggen. Plasseringen kan endres senere ved å dra og slippe installasjonsobjektet.
