Å legge til installasjoner i en plan gjør det mulig å skrive ut installasjonsplaner for håndverkerne og gir nøyaktige plasseringer av synlige stikkontakter og brytere slik at kunden kan se dem.
Merk: Hvis du ikke kan se installasjonsobjektet i romdefinisjonsmodus, høyreklikk i planen og velg Synlige lag. Sørg for at du velger et alternativ som sier med installasjoner. Hvis du ikke ser det i møbelmodus, høyreklikk i planen og velg Synlige lag > Definer profil og under Rom-seksjonen sørg for at avkrysningsboksen er merket under Vis-kolonnen.
Klassisk katalogleser
Hvordan legge til et installasjonsobjekt med mulighet for å feste et symbol til det
- I designet ditt, klikk på ikonet for romdefinisjonsmodus
- Klikk på en overflate der installasjonsobjektet skal plasseres (for eksempel en vegg)
- Klikk på ikonet Legg til installasjonsobjekt:

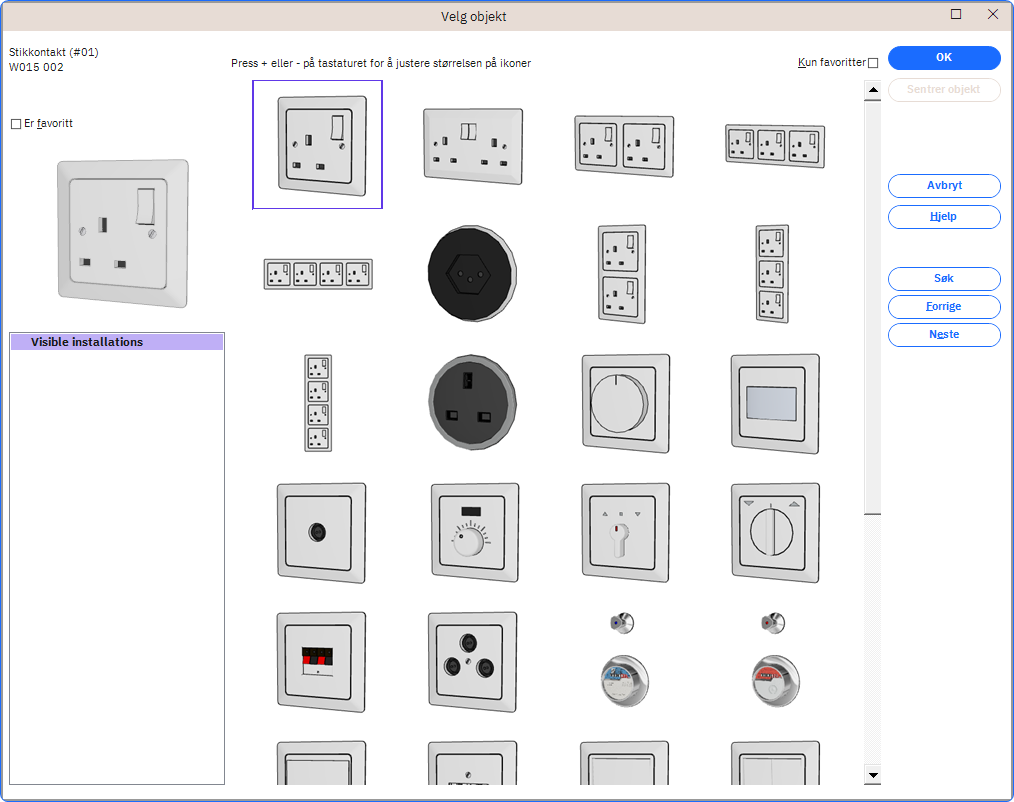

- I vinduet Velg objekt, for synlige installasjoner, klikk for å markere valget ditt og klikk OK.
- Angi avstanden fra veggen og plasseringen på veggen for objektet, klikk OK etter hvert valg. Merk: Avstand fra venstre/høyre måles som om du står foran veggen. Plasseringen kan endres senere ved å dra og slippe installasjonsobjektet.

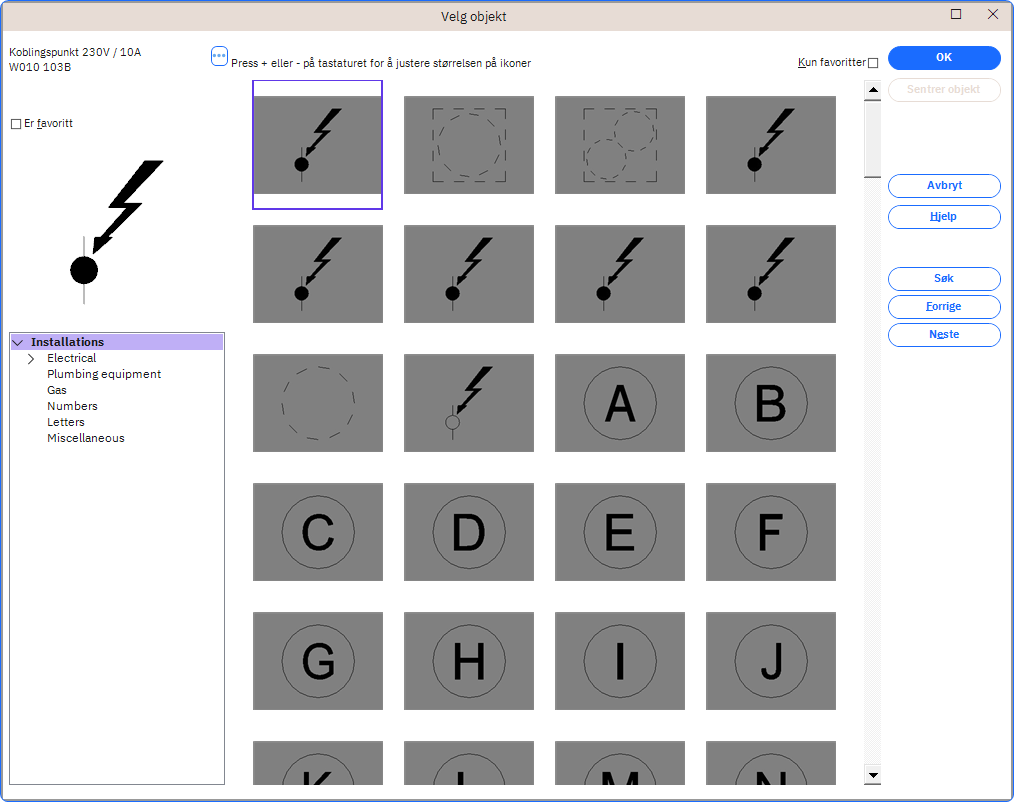

- Vinduet Velg objekt for installasjonssymboler åpnes nå automatisk. Klikk og velg relevant symbol som skal festes til objektet og klikk OK. Merk: Hvis du ikke ønsker et symbol knyttet til 3D-objektet, klikk Avbryt.
-
Når det er plassert, for å gjøre andre justeringer i parametrene:

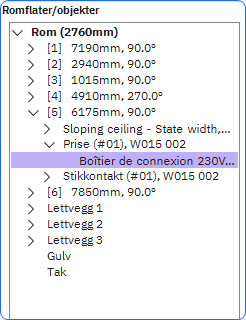

i Romdefinisjon-modus, få tilgang til installasjonen via listen Romflater/objekter på høyre side. Du må utvide pilikonet ved siden av veggen som er oppført for å se alle objekter knyttet til den veggen. Høyreklikk på objektet og velg Installasjonsegenskaper, her kan du tilpasse mange attributter for installasjonsobjektet.Merk: I planvinduet nedenfor har installasjonsobjektet til høyre et symbol knyttet til objektet. Hvis du knytter et symbol til installasjonsobjektet, vil Winner huske hvilket du valgte og foreslå det samme symbolet neste gang du legger til det installasjonsobjektet.
Hvordan legge til et installasjonssymbol uten å vise objektet
1. I ditt alternativ, klikk på ikonet for romdefinisjonsmodus
2. Klikk på en overflate der installasjonssymbolet skal plasseres (for eksempel en vegg)
3. Klikk på ikonet Legg til installasjonssymbol:
- I vinduet Velg objekt for installasjonssymboler, klikk og velg relevant symbol og klikk OK.
- Angi veggplasseringen av objektet. Merk: Avstand fra venstre/høyre måles som om du står foran veggen. Plasseringen kan endres senere ved å dra og slippe installasjonssymbolet.
- For å slette det elektriske symbolet, velg det på den indre veggkanten og trykk slett på tastaturet ditt.
Ny katalogleser
For å legge til et installasjonsobjekt
- I designet ditt, klikk på ikonet for romdefinisjonsmodus
- Klikk på en overflate der installasjonsobjektet skal plasseres (for eksempel en vegg).
- I nettleseren klikker du på fanen Installasjoner, dette vil vise alle installasjonsobjekter og symboler.
- Under Type velg Synlige installasjoner, dette filtrerer for å vise kun synlige installasjonsobjekter.
- Velg ønsket objekt og klikk på Legg til-knappen eller dobbeltklikk alternativt objektet for å legge det til.
- Angi avstanden fra veggen og veggplasseringen av objektet, klikk OK etter hvert valg. Merk: Avstand fra venstre/høyre måles som om du står foran veggen. Plasseringen kan endres senere ved å dra og slippe installasjonsobjektet.
-
Dialogboksen for installasjonssymboler åpnes nå, og du kan legge til et symbol til objektet og klikke OK eller lukke boksen hvis du ikke trenger et elektrisk symbol.
- Når det er plassert, for å gjøre andre justeringer i parametrene:
I Romdefinisjon-modus, få tilgang til installasjonen ved å klikke på fanen Kursor i katalogleseren. Du må utvide pilikonet ved siden av veggen som er oppført for å se alle objekter knyttet til den veggen. Høyreklikk på objektet og velg Installasjonsegenskaper, her kan du tilpasse mange attributter for installasjonsobjektet.
Hvordan legge til kun et elektrisk installasjonssymbol
- I designet ditt, klikk på ikonet for romdefinisjonsmodus
- Klikk på en overflate der installasjonsobjektet skal plasseres (for eksempel en vegg).
- I nettleseren klikker du på fanen Installasjoner, dette vil vise alle installasjonsobjekter og symboler.
- Under Type velg Elektrisk, dette filtrerer for å vise kun elektriske symboler.
- Velg ønsket symbol og klikk på Legg til-knappen eller dobbeltklikk symbolet for å legge det til.
- Angi plasseringen Merk: Avstand fra venstre/høyre måles som om du står foran veggen. Plasseringen kan endres senere ved å dra og slippe symbolet.
- Klikk OK.
- For å slette det elektriske symbolet, velg det på den indre veggkanten og trykk slett på tastaturet ditt.
