Aangezien u Winner Flex op verschillende apparaten (inclusief tablets) kunt gebruiken, is het handig om: Een foto te maken of te laden en voeg metingen en notities toe. Het is ook handig om te gebruiken wanneer u bij een klant bent om ideeën te schetsen.
Met de whiteboard-functie kunt u snel iets schrijven of tekenen en inhoud op een afbeelding markeren met de Whiteboard-werkbalk. Open het document later vanaf elke locatie via het Compusoft Flex-platform.
Met de Whiteboard kunt u:

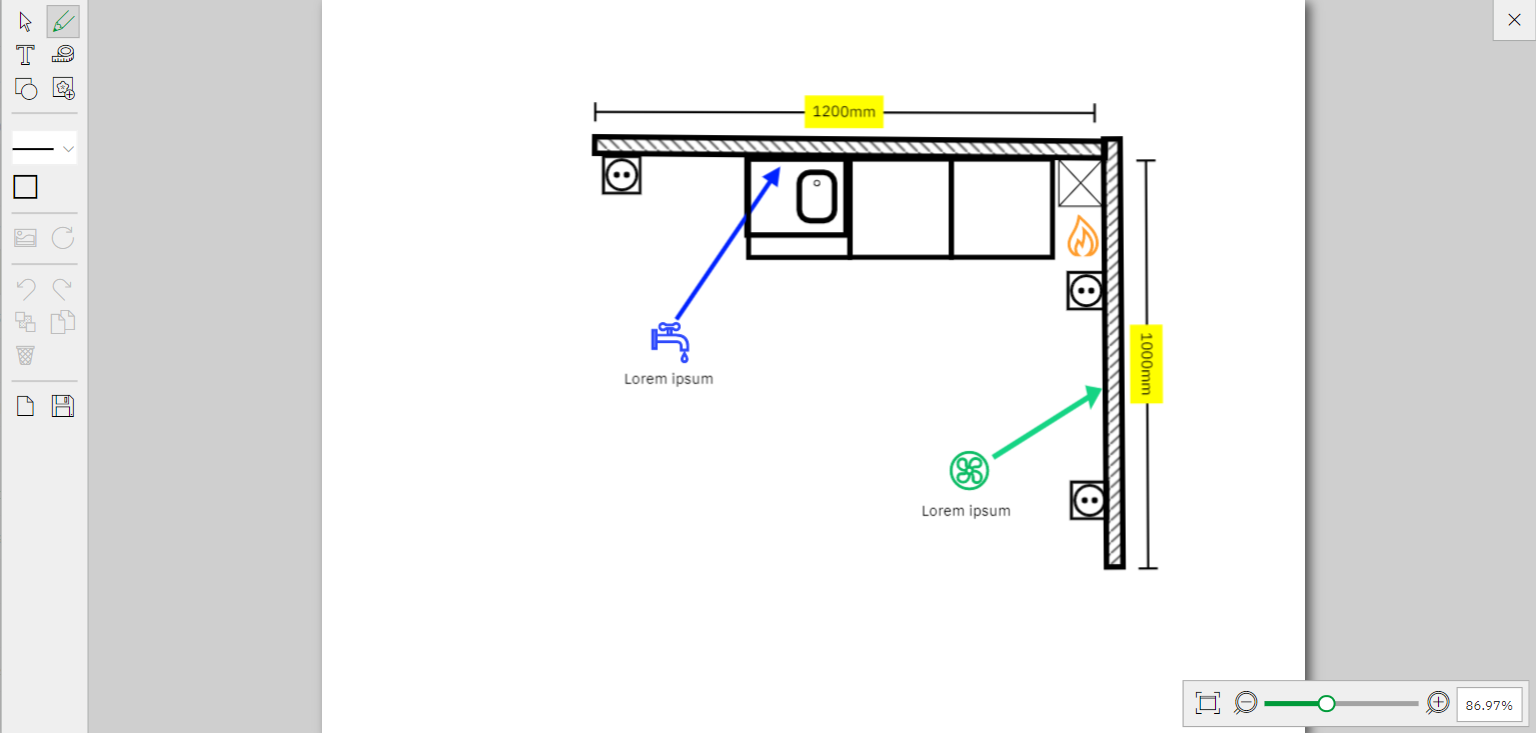

Een nieuwe whiteboard tekening maken

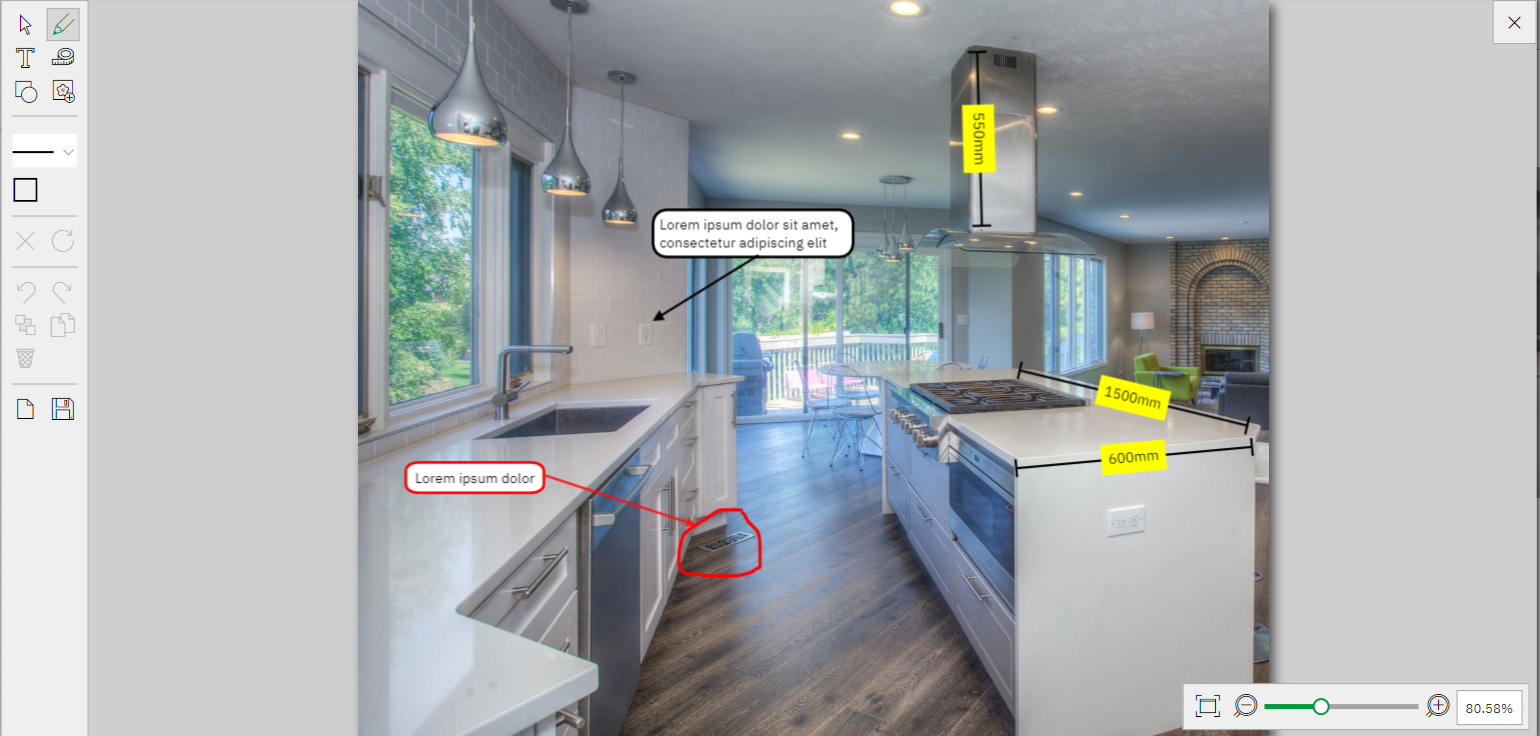

Upload een afbeelding en voeg notities, afmetingen, symbolen enz. toe.
Een afbeelding bewerken die al op het Flex-platform staat.
Nieuwe whiteboard tekening
-
Ga naar de Flex platform.
-
Selecteer de Documenten tabblad.
-
Klik op Nieuw whiteboard.
- Selecteer Vrij tekenen.
-
U kunt nu de tools gebruiken om te tekenen, notities, afmetingen, symbolen enz. toe te voegen.
Opmerking: Als u eenmaal bent begonnen met tekenen, kunt u geen achtergrondafbeelding laden, tenzij u de inhoud van het whiteboard wist.
Upload een afbeelding
-
Ga naar de Flex platform.
-
Selecteer de Documenten tabblad.
-
Klik op Nieuw whiteboard.
-
Selecteer Afbeelding Laden.
-
Blader naar waar uw afbeelding is opgeslagen en klik op Openen om het te laden.
- U kunt nu de tools gebruiken om notities, afmetingen, symbolen enz. toe te voegen.
Een afbeelding bewerken die al op het Flex-platform staat
-
Ga naar de Flex platform.
- Selecteer de Documenten tabblad.
-
Klik op het selectievakje aan de zijkant van het grafische document om deze te bewerken.
Opmerking: u kunt alleen de bestandsindelingen .jpg, .png of .bmp bewerken.
- Dit opent Detailweergave aan de rechterkant van het scherm.
- Klik op het weglatingsteken
- Selecteer Bewerk afbeelding.
- U kunt nu de tools gebruiken om notities, afmetingen, symbolen enz. toe te voegen.
- Als u klaar bent met bewerken, klikt u op de Sparen icoon
- Klik indien nodig:
- Niet opslaan
- Sparen
- Opslaan als = slaat het op als een nieuw Whiteboard-document
De whiteboard-werkbalk
-
Welke optie u ook selecteert, u ziet een werkbalk op het whiteboard:
Opmerking: sommige iconen verschijnen of worden pas actief afhankelijk van wat je al getekend of geüpload hebt.
De werkbalk sectie 1
Opmerking: het geselecteerde pictogram verandert in een gouden kleur.
Deze bestaat uit de volgende tools:
Selecteer - gebruikt om bestaande bewerkingen te selecteren om dingen te doen zoals verwijderen, kleur veranderen, naar voor/achter verplaatsen etc.
Vrij tekenen - verandert de muisaanwijzer in een kruis waarmee je gratis kunt tekenen
tekst - klik met de muis waar u tekst wilt invoeren en een vervolgkeuzelijst voor lettergrootte wordt actief.
Meting - selecteer een meeteenheid, teken een lijn en voer de waarde handmatig in.
Basisfiguur invoegen - kies een vorm uit de vervolgkeuzelijst en teken deze vervolgens met de muis.
Symbool invoegen - kies een symbool uit de vervolgkeuzelijst en teken het vervolgens met de muis.
De werkbalksecties 2 en 3 als er geen afbeelding is geladen
Deze bestaat uit de volgende tools:
Penseelgrootte - stelt de breedte van de lijn in op het gratis tekengereedschap en de randbreedte.
Randkleur - stelt de kleur in voor de rand van ingevoegde vormen.
Opvulkleur stelt de kleur in voor het vullen van ingevoegde vormen.
Achtergrondafbeelding laden alleen actief als het canvas helemaal leeg is.
Draai doek - Draait de achtergrondafbeelding 90 graden met de klok mee. Opmerking: Dit is alleen actief als er niets bovenop de achtergrondafbeelding is geplaatst.
De werkbalksecties 2 en 3 wanneer afbeelding al is geladen
De knop Afbeelding laden is vervangen door: Afbeelding verwijderen en Draaien knop wordt actief.
De werkbalk sectie 4 en 5
Deze bestaat uit de volgende tools:
ongedaan maken
Opnieuw doen
Beweging - brengt een geselecteerd item naar voren of naar achteren, gebruik eerst de selectietool om te kiezen wat u wilt verplaatsen. Opmerking: je kunt dingen niet verplaatsen ten opzichte van je geüploade achtergrondafbeelding, omdat dit nu je canvas is
Duplicaat - gebruik eerst de selectietool om te kiezen wat u wilt dupliceren.
Verwijderen - gebruik eerst de selectietool om te kiezen wat u wilt verwijderen.
Duidelijk canvas - veegt het whiteboard schoon, inclusief de achtergrondafbeelding.
Sparen - Als u een whiteboard opslaat, blijft het bewerkbaar in Flex. Opmerking: bij het downloaden of delen wordt het een PNG-afbeelding die niet kan worden bewerkt.
NOTITIE : Als u over een pictogram beweegt, krijgt u een tooltip.
-
Gebruik de werkbalk rechtsonder om in en uit te zoomen.
